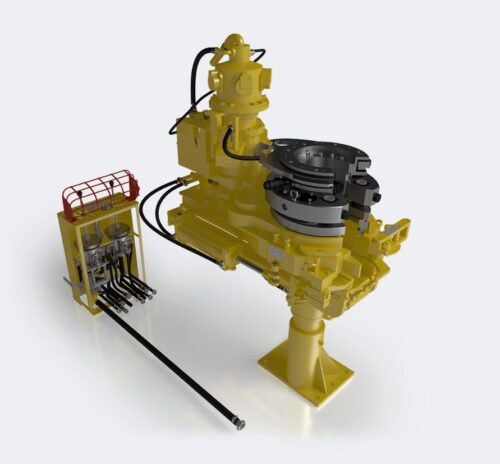

РТИ для буровых ключей АКБ-3М, АКБ-4

Комплектующие РТИ для буровых ключей АКБ-3М и АКБ-4 представляют собой специализированные резиновые изделия, обеспечивающие работоспособность пневматических и гидравлических узлов автоматических ключей бурильщика. Основное назначение данного оборудования — механизация процессов свинчивания и развинчивания бурильных и обсадных труб при спуско-подъемных операциях. Резинотехнические изделия в составе ключей выполняют функции герметизации цилиндров, защиты подвижных элементов от загрязнений и амортизации ударных нагрузок, возникающих при захвате трубы.

Для получения технической консультации, уточнения состава ремкомплектов или формирования заявки на поставку оптом, главные механики и специалисты по снабжению могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: РТИ для ключей АКБ

Номенклатура изделий включает диафрагмы, манжеты, кольца и прокладки, работающие в пневмосистеме ключа (давление воздуха до 1.0 МПа) и гидросистеме (для модификаций с гидроприводом).

Основные элементы

1. Диафрагма (мембрана) пневмоцилиндра: Ключевой элемент привода обжимного устройства. Представляет собой эластичную резиновую пластину (часто армированную тканью), которая под давлением воздуха передает усилие на шток зажима челюстей.
2. Манжеты пневматические: Уплотняют поршни цилиндров подвода и отвода ключа.
3. Амортизаторы и буферы: Гасят удары при движении каретки ключа.
4. Рукава (шланги): Соединяют пневмолинии ключа с пультом управления.

Материаловедение

Учитывая условия работы на буровой (перепады температур, контакт с маслами), РТИ изготавливаются из маслобензостойких резин (МБС) на основе нитрильного каучука.

• Твердость: 60–80 единиц по Шору А.
• Температурный диапазон: От -45°С (для северного исполнения) до +80°С.
• Стойкость: К сжатому воздуху с парами масла, атмосферным осадкам.

Нормативные стандарты и параметры

Производство запасных частей для бурового оборудования регламентируется техническими условиями заводов-изготовителей (Ишимбайский машзавод, ВЗБТ) и отраслевыми стандартами. РТИ должны соответствовать чертежам и требованиям ТУ 38 105 376-92.

Типоразмеры и совместимость

Изделия выпускаются строго под геометрические размеры узлов ключей АКБ-3М2 и АКБ-4.

• Диафрагма: Имеет специфический профиль и крепежные отверстия.
• Манжеты: Соответствуют ГОСТ 6678-72 (для пневматики).

Техническое предупреждение: При замене диафрагмы пневмоцилиндра обжима необходимо следить за равномерностью затяжки болтов крышки. Перекос или чрезмерная затяжка могут привести к прорыву резины в месте крепления. Также перед установкой рекомендуется проверить состояние внутренней поверхности цилиндра: наличие задиров или коррозии приведет к быстрому износу новой диафрагмы.

Сравнение модификаций ключей:

Сферы применения в нефтегазовой отрасли

РТИ для буровых ключей АКБ-3М, АКБ-4 являются расходным материалом при обслуживании буровых установок:

• Бурение: Обеспечение бесперебойной работы ключа при наращивании колонны.
• КРС (Капитальный ремонт скважин): Использование ключей для свинчивания НКТ (в модификациях для ремонта).
• Сервис: Планово-предупредительный ремонт (ППР) ключей в условиях механических мастерских.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках ЗИП для бурового оборудования.
Условия работы:

• Ассортимент: В наличии полные ремкомплекты РТИ (кольца, манжеты, диафрагмы) и отдельные позиции для ключей АКБ.
• Производство: Возможно изготовление нестандартных уплотнений по образцам.
• Ценообразование: Цена зависит от комплектации набора и объема закупки. Чтобы рассчитать стоимость, направьте заявку. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку в регионы нефтедобычи.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. Как часто менять диафрагму в ключе АКБ?
Диафрагма испытывает циклические нагрузки при каждом срабатывании ключа. Ее ресурс зависит от интенсивности бурения и качества воздуха (отсутствие влаги). Рекомендуется менять диафрагму при каждом капитальном ремонте ключа или при появлении признаков утечки воздуха (падение усилия зажима).

2. Чем отличается «северное» исполнение манжет?
Манжеты в северном исполнении (ХЛ) изготавливаются из резины с добавлением пластификаторов, которые предотвращают её «стеклование» при температурах до -60°С. Обычная резина на морозе дубеет и крошится, что приводит к отказу пневматики.

3. Входит ли в ремкомплект смазка?
Стандартный комплект РТИ включает только резиновые изделия. Смазку для пневмосистем и механической части необходимо приобретать отдельно.

4. Подходят ли манжеты от АКБ-3М к АКБ-4?
Ключи имеют схожую конструкцию, и часть уплотнений (кольца, стандартные манжеты) унифицирована. Однако основные диафрагмы и уплотнения силовых цилиндров могут отличаться по размерам. Необходимо сверять каталожные номера.

5. Почему диафрагма рвется?
Основные причины: превышение рабочего давления в пневмосистеме (свыше 10-12 атм), попадание масла или реагентов, разрушающих резину, естественное старение или механическое повреждение при монтаже.
