РТИ для БРС

Резинотехнические изделия для быстроразъемных соединений (РТИ для БРС) представляют собой категорию сменных уплотнительных элементов, предназначенных для обеспечения герметичности узлов стыковки трубопроводов высокого давления. БРС (Hammer Union, Fig) широко применяются в нефтегазовой, горнодобывающей и строительной отраслях для оперативного монтажа и демонтажа манифольдов, насосных линий и систем подачи растворов без использования специального инструмента. Уплотнительные кольца и манжеты являются критически важным компонентом, отвечающим за безопасность персонала и предотвращение утечек агрессивных сред (бурового раствора, цемента, кислот) под давлением до 105 МПа (15000 psi).

Для получения технической консультации, подбора уплотнений под тип соединения (Fig 100-1502) или формирования заявки на поставку оптом, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: РТИ для БРС

Уплотнители для БРС (Seal Rings) изготавливаются методом компрессионного формования из специальных эластомерных композиций. Конструктивно они представляют собой профильные манжеты с металлической пружиной (для некоторых типов) или массивные кольца прямоугольного/трапециевидного сечения.

Материаловедение и свойства

Выбор материала определяется условиями эксплуатации и типом перекачиваемой среды:

1. NBR (Нитрил): Стандартное исполнение. Стойкость к нефти, буровым растворам на водной основе. Температура: -30°С … +100°С.
2. HNBR (Гидрированный нитрил): Для работы с сероводородом (H2SH2​S), высокотемпературными растворами (до +150°С) и нефтью с высоким содержанием ароматических углеводородов. Обладает повышенной прочностью на разрыв.
3. FKM (Фторкаучук, Viton): Для экстремальных условий. Стойкость к кислотам, щелочам, углеводородам и температурам до +200°С. Используется при кислотной обработке скважин (ГРП).

Типы уплотнений по конструкции БРС

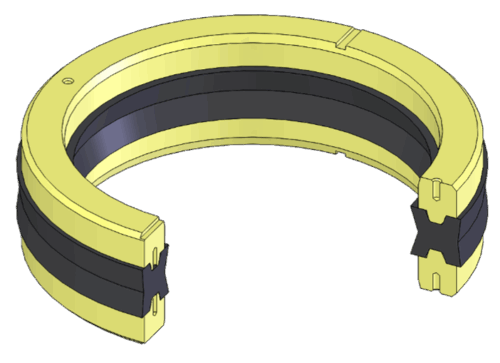

• Манжетное уплотнение (Lip Seal): Имеет эластичную кромку («губу»), которая прижимается давлением среды. Используется в БРС Fig 200, 206, 602, 1002, 1502. Часто комплектуется латунным или стальным антиэкструзионным кольцом.
• Уплотнительное кольцо (O-Ring): Применяется в соединениях низкого и среднего давления (Fig 100).

Нормативные стандарты и параметры

Производство БРС и уплотнений к ним регламентируется международными стандартами API и российскими ГОСТ 28996-91, ТУ 3660-001-XXXXXX.

Классификация БРС (Fig)

Уплотнения подбираются в строгом соответствии с типом соединения (Figure):

• Fig 100 (1000 psi): Резиновое кольцо прямоугольного сечения. Среда: вода, воздух, нефть низкого давления.
• Fig 200/206 (2000 psi): Манжетное уплотнение с O-Ring.
• Fig 602 (6000 psi): Манжетное уплотнение с латунным кольцом.
• Fig 1502 (15000 psi): Манжетное уплотнение с сегментным металлическим кольцом. Стандарт для цементирования и ГРП.

Техническое предупреждение: При замене уплотнений в БРС Fig 602, 1002, 1502 категорически запрещается использовать манжеты без металлических (латунных) опорных колец или с поврежденными кольцами. При высоких давлениях резина подвергается экструзии (выдавливанию) в зазор между ниппелем и муфтой, что приводит к мгновенному разрушению уплотнения и аварийному выбросу жидкости.

Сравнение материалов уплотнений БРС:

Сферы применения в нефтегазовой отрасли

РТИ для БРС являются расходным материалом при обслуживании манифольдов и трубопроводных обвязок:

• Цементирование скважин: Линии высокого давления цементировочных агрегатов (ЦА-320).
• Гидроразрыв пласта (ГРП): Манифольды подачи проппанта и геля под давлением до 100 МПа.
• Бурение: Системы очистки бурового раствора, стояки.
• Капитальный ремонт скважин: Промывочные агрегаты.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках ЗИП для нефтепромыслового оборудования.
Условия работы:

• Ассортимент: Постоянное наличие на складе уплотнений для БРС диаметром 2″, 3″, 4″ (Fig 100 — Fig 1502).
• Комплектация: Возможна поставка ремкомплектов (резина + металлическое кольцо).
• Ценообразование: Цена зависит от типа соединения, материала и объема партии. Чтобы рассчитать стоимость заказа, направьте спецификацию с указанием типа Fig и диаметра. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку в регионы добычи.
• Гарантия: Предоставляем сертификаты соответствия.

FAQ: Часто задаваемые вопросы

1. Как определить тип БРС, чтобы подобрать уплотнение?
Тип БРС (Fig) обычно выбит на гайке или корпусе. Также можно определить по цвету гайки (стандартная кодировка):

• Fig 100 — Желтый/Черный
• Fig 200 — Синий
• Fig 602 — Оранжевый
• Fig 1502 — Красный
  Также отличаются геометрические размеры и тип резьбы (ACME).

2. Можно ли использовать обычное резиновое кольцо в БРС высокого давления?
Нет. В БРС высокого давления (Fig 602 и выше) используются специальные профильные манжеты (Lip Seals) с металлическими опорными кольцами. Обычное кольцо круглого или прямоугольного сечения не выдержит давления, будет выдавлено и разрушено.

3. Подходят ли ваши уплотнения для американских БРС (Weco, FMC)?
Да, мы поставляем уплотнения, полностью совместимые с оригинальными соединениями Hammer Union производства FMC, SPM, Weco и их китайскими/российскими аналогами. Размеры соответствуют стандартам API.

4. Как часто менять уплотнения?
Уплотнение БРС является одноразовым элементом при разборке соединения после работы под высоким давлением. При каждой сборке линии рекомендуется устанавливать новые манжеты для гарантии безопасности. При визуальном осмотре: любые трещины, порезы или деформация — повод для замены.

5. Выдержит ли уплотнение кислотную обработку?
Стандартная резина NBR не стойка к сильным кислотам (соляной, плавиковой). Для кислотных обработок (СКО) необходимо использовать уплотнения из фторкаучука (FKM) или специального кислотостойкого состава. Обязательно укажите рабочую среду при заказе.
