Пробки цементировочные 4-х лепестковые

Цементировочные пробки 4-х лепестковые (разделительные пробки) — это модернизированная версия технологической оснастки для крепления скважин, отличающаяся повышенной надежностью герметизации и устойчивостью в стволе скважины. Наличие четырех эластичных манжет (лепестков) обеспечивает улучшенную центровку пробки в обсадной колонне и более эффективную очистку стенок труб от бурового раствора по сравнению с классическими 3-х лепестковыми моделями. Данный тип пробок рекомендован для использования в наклонно-направленных и горизонтальных скважинах, где высок риск перекоса и потери герметичности разделителя.

Для получения технической консультации, подбора типоразмера под конкретную обсадную колонну или формирования заявки на поставку оптом, специалисты буровых предприятий могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и конструкция: пробки 4-х лепестковые

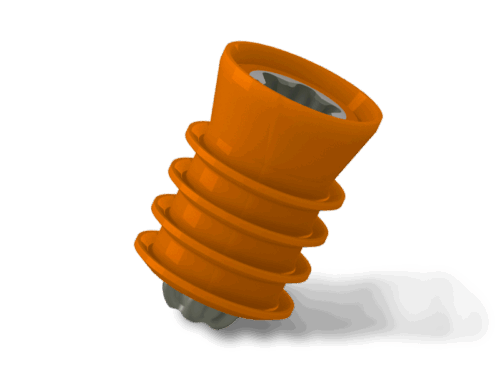

Изделие представляет собой полый или монолитный цилиндрический корпус, на котором последовательно расположены четыре кольцевые манжеты чашеобразного профиля.

Комплектность

Как и в стандартных системах, комплект состоит из двух пробок:

1. Нижняя пробка (ЦПН): Оснащена разрывной диафрагмой (мембраной), которая разрушается при перепаде давления после посадки пробки на упорное кольцо, открывая путь для цементного раствора.
2. Верхняя пробка (ЦПВ): Имеет сплошное тело. Служит для разделения тампонажного раствора и продавочной жидкости, а также для получения сигнала «Стоп» при окончании цементирования.

Материаловедение и производство

• Корпус: Изготавливается из легкоразбуриваемых материалов (алюминий, реактопласты, композиты), что позволяет минимизировать время на разбуривание цементного стакана (ОЗЦ) и исключить повреждение долота.
• Манжеты: Выполняются из маслобензостойкой резины (NBR) или полиуретана. Четырехконтурное уплотнение гарантирует герметичность даже при наличии дефектов на внутренней поверхности обсадных труб.
• Сердечник: Усиленный, для предотвращения смятия пробки высоким давлением продавки.

Нормативные стандарты и параметры

Производство пробок регламентируется ГОСТ 26-02-1097-89, ТУ 37-058.006-92 и стандартами API Spec 10D.

Типоразмеры

Пробки выпускаются для всех стандартных диаметров обсадных колонн (по ГОСТ 632-80):

• 102, 114, 127, 140, 146, 168, 178, 245, 324 мм и др.
• Рабочее давление: До 25–35 МПа (в зависимости от диаметра).
• Термостойкость: До +120°С (стандарт), до +200°С (термостойкое исполнение).

Техническое предупреждение: При использовании 4-х лепестковых пробок в скважинах с высокой интенсивностью искривления ствола необходимо учитывать их увеличенную длину (по сравнению с 3-х лепестковыми). Пробка должна свободно проходить через интервалы с максимальной кривизной, не заклинивая. Для таких условий рекомендуется использовать пробки с гибким корпусом или шарнирными элементами.

Сравнение типов пробок по количеству лепестков:

Сферы применения в нефтегазовой отрасли

Пробки цементировочные 4-х лепестковые востребованы при строительстве ответственных скважин:

• Цементирование эксплуатационных колонн: Обеспечение качественного разобщения пластов в наклонно-направленных скважинах.
• Цементирование хвостовиков: Использование в составе подвесок хвостовиков.
• Многоступенчатое цементирование: Работа в комплексе с муфтами МСЦ.
• Изоляционные работы: Установка цементных мостов с высокой точностью.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках внутрискважинного оборудования и оснастки.
Условия работы:

• Ассортимент: Постоянное наличие на складе комплектов пробок для труб 146, 168, 178, 245 мм.
• Ценообразование: Цена зависит от типоразмера и материала. Чтобы рассчитать стоимость партии, направьте заявку с указанием диаметра и типа резьбы (ОТТМ, БТС). Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку в регионы нефтедобычи.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. В чем преимущество 4-х лепестковой пробки перед 3-х лепестковой?
Четвертый лепесток добавляет дополнительную точку опоры и линию уплотнения. Это стабилизирует положение пробки в трубе, предотвращая ее перекос («кувыркание») в наклонных участках, и обеспечивает более тщательную очистку стенок трубы от глинистой корки, что повышает качество сцепления цемента с колонной.

2. Разбуривается ли такая пробка?
Да, корпус и элементы пробки изготовлены из легкоразбуриваемых материалов (резина, пластик, алюминий). Она легко разбуривается любым типом долота (шарошечным или PDC) за минимальное время, не оставляя крупных металлических частей на забое.

3. Можно ли использовать пробку при температуре 150 градусов?
Стандартная резина рассчитана на температуру до +100°С. Для температур до +150°С … +200°С необходимо заказывать пробки в термостойком исполнении (из спецрезины и термопластов), чтобы исключить разрушение манжет и прорыв газов.

4. Подходит ли пробка для обсадных труб с премиальными резьбами (VAM)?
Пробки универсальны и подходят для труб с любым типом резьбового соединения, так как они работают по внутреннему диаметру тела трубы. Главное — правильно подобрать диаметр пробки под внутренний диаметр (drift diameter) вашей колонны.

5. Есть ли у пробок защита от проворота?
Стандартные 4-х лепестковые пробки могут не иметь системы противовращения. Если требуется фиксация пробок от проворота при разбуривании, необходимо заказывать модели с зубчатыми торцами (замками) и использовать специальное стоп-кольцо (ЦКОД).
