Пробки цементировочные 3-х лепестковые

Цементировочные пробки (разделительные пробки) — это критически важные элементы технологической оснастки обсадных колонн, применяемые при строительстве нефтяных и газовых скважин. Трехлепестковая конструкция является классическим решением для разделения технологических жидкостей (бурового раствора, тампонажного цемента, продавочной жидкости) в процессе цементирования. Функциональное назначение пробок заключается в предотвращении смешивания закачиваемых сред, очистке внутренней поверхности обсадных труб от глинистой корки и получении четкого сигнала «стоп» (скачка давления) при окончании продавки цемента.

Для получения технической консультации, подбора комплекта (верхняя/нижняя пробка) под диаметр колонны или формирования заявки на поставку оптом, специалисты буровых компаний могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и конструкция: пробки 3-х лепестковые

Изделие состоит из полого или сплошного корпуса, на котором расположены эластичные манжеты (лепестки). Трехлепестковая схема обеспечивает оптимальный баланс между надежностью герметизации и проходимостью пробки в колонне, в том числе через муфтовые соединения.

Типы пробок

В комплект для цементирования обычно входят две пробки:

1. Нижняя пробка (ЦПН): Закачивается первой, перед цементным раствором. Имеет сквозной канал, перекрытый диафрагмой (разрывной мембраной). При посадке на упорное кольцо давление возрастает, мембрана разрушается, пропуская цемент в затрубное пространство. Очищает трубы от бурового раствора.

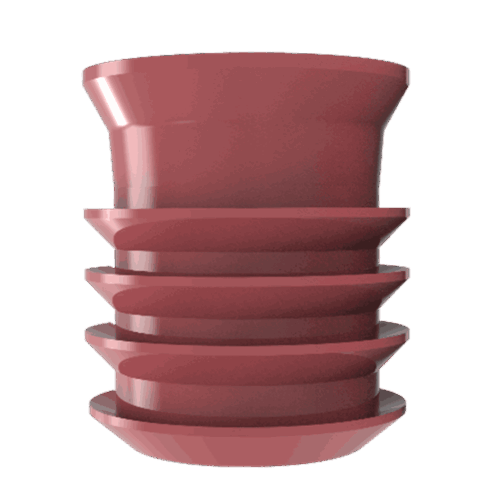

2. Верхняя пробка (ЦПВ): Закачивается последней, вслед за цементом (перед продавочной жидкостью). Имеет глухой корпус. При посадке на нижнюю пробку перекрывает проход, вызывая резкий скачок давления («стоп»), что сигнализирует об окончании процесса.

Материаловедение и производство

• Корпус: Изготавливается из легкоразбуриваемых материалов — алюминиевых сплавов, термореактивных пластиков или резины (цельнолитые). Это необходимо для быстрого разбуривания пробки долотом после затвердевания цемента (ОЗЦ).
• Манжеты (лепестки): Выполняются из износостойкой резины (NBR) или полиуретана. Материал должен быть стойким к абразивному воздействию цементного раствора и химически инертным к буровым жидкостям.
• Сердечник: Может быть усилен бетонной вставкой или металлическим стержнем (в разбуриваемом исполнении).

Нормативные стандарты и параметры

Производство цементировочных пробок регламентируется ГОСТ 26-02-1097-89, ТУ 37-058.006-92 и международными стандартами API Spec 10D.

Типоразмеры

Пробки выпускаются под стандартный ряд диаметров обсадных труб: 102, 114, 127, 140, 146, 168, 178, 194, 219, 245, 273, 324 мм и др.

• Рабочее давление: До 25 МПа (250 атм) и выше.
• Термостойкость: Стандартное исполнение до +100°С … +120°С. Термостойкое исполнение (для глубоких скважин) до +150°С … +200°С.

Техническое предупреждение: При выборе пробок для наклонно-направленных и горизонтальных скважин трехлепестковая конструкция может быть недостаточно устойчивой к перекосам. В таких случаях рекомендуется использовать пробки с дополнительными стабилизаторами или многолепестковые (5-7 манжет) конструкции, либо пробки с системой противовращения, которые фиксируются в колонне и не вращаются при разбуривании.

Сравнение типов пробок:

Сферы применения в нефтегазовой отрасли

Пробки цементировочные 3-х лепестковые являются «рабочей лошадкой» при креплении скважин:

• Цементирование кондукторов: Изоляция верхних интервалов.
• Цементирование эксплуатационных колонн: Герметизация продуктивных пластов.
• Установка цементных мостов: Разделение жидкостей при ликвидации скважин или переходе на вышележащий горизонт.
• Бурение: Использование в качестве очистного поршня.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках технологической оснастки для бурения.
Условия работы:

• Ассортимент: В наличии комплекты (верх+низ) и отдельные пробки для труб диаметров 146, 168, 245 мм.
• Ценообразование: Цена зависит от типоразмера и материала корпуса (резина/пластик/алюминий). Чтобы рассчитать стоимость заказа, направьте спецификацию с указанием диаметра колонны. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку в регионы добычи (Сургут, Усинск, Оренбург) транспортными компаниями.
• Гарантия: Предоставляем сертификаты соответствия.

FAQ: Часто задаваемые вопросы

1. Из какого материала лучше пробка: резиновая или пластиковая?
Резиновые цельнолитые пробки дешевле и проще в изготовлении, но при разбуривании могут давать крупные куски резины, которые сложно вымыть из скважины. Пластиковые (композитные) пробки разбуриваются в мелкую крошку, что предпочтительнее для дальнейшей эксплуатации скважины. Алюминиевые пробки используются реже из-за сложности разбуривания.

2. Можно ли использовать пробку повторно?
Нет, цементировочная пробка является изделием одноразового применения. После выполнения своей функции она остается в скважине (в составе цементного стакана) и впоследствии разбуривается долотом.

3. Что будет, если не использовать нижнюю пробку?
При отказе от нижней пробки («цементирование на прямой сброс») тампонажный раствор контактирует с буровым раствором в трубе на всем пути движения. Это приводит к смешиванию жидкостей, образованию некондиционной смеси (гумми) и ухудшению качества цементного камня в призабойной зоне, что может вызвать негерметичность колонны.

4. Подходит ли трехлепестковая пробка для обсадных труб с внутренним покрытием?
Да, резиновые лепестки пробки достаточно эластичны и не повреждают внутреннее антикоррозийное или гладкостное покрытие труб при движении.

5. Выдержит ли пробка давление 400 атмосфер?
Стандартные пробки рассчитаны на давление до 250 атм (25 МПа). Для давлений 400 атм и выше (глубокие скважины, тяжелые растворы) требуются специальные усиленные пробки высокого давления, изготовленные по специальному заказу.
