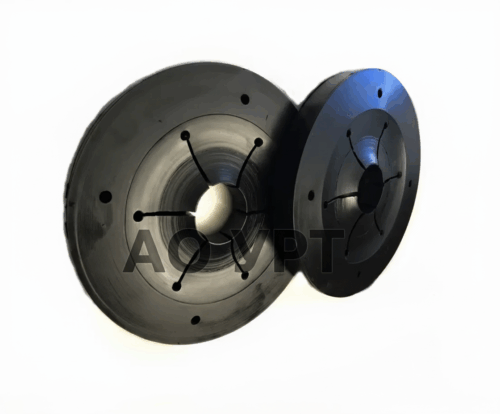

Обтираторы скважинные ОСР - 380 (толщина 40 мм)

Обтираторы скважинные резиновые (ОСР) — это специализированные формовые изделия, предназначенные для механической очистки наружной поверхности бурильных и насосно-компрессорных труб (НКТ) от остатков бурового раствора, нефти, парафина и механических примесей при проведении спуско-подъемных операций (СПО). Основная функция обтиратора — предотвращение попадания загрязнителей на рабочую площадку буровой установки (роторный стол), снижение потерь дорогостоящего бурового раствора и обеспечение экологической безопасности процесса. Модель ОСР-380 с толщиной рабочей части 40 мм является стандартным решением для оснащения буровых установок тяжелого класса.

Для получения технической консультации, уточнения совместимости с диаметром труб или формирования заявки на поставку оптом, специалисты нефтесервисных компаний могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и конструкция: обтираторы скважинные ОСР-380

Обтиратор представляет собой плоский резиновый диск с центральным отверстием, диаметр которого соответствует диаметру очищаемой трубы. В процессе подъема колонны резиновый элемент плотно охватывает трубу, снимая с нее жидкость.

Материаловедение и свойства

Для производства используется маслобензостойкая резиновая смесь (обычно на основе нитрильного каучука NBR), обладающая высокой эластичностью, прочностью на раздир и стойкостью к истиранию.

• Среда эксплуатации: Буровые растворы на водной и нефтяной основе, сырая нефть, попутный газ, пластовая вода.
• Температурный диапазон: От -40°С до +100°С. Резина сохраняет эластичность в зимний период, что важно для работы в северных широтах.
• Износостойкость: Утолщенная рабочая зона (40 мм) обеспечивает увеличенный ресурс изделия даже при работе с абразивными растворами.

Конструктивные особенности

Обтиратор ОСР-380 (наружный диаметр 380 мм) устанавливается в специальный металлический корпус (стакан) под роторным столом или непосредственно на устье скважины. Изделие может иметь радиальные разрезы для облегчения монтажа на трубу без разъединения колонны, либо быть цельным. Внутренний профиль кромки спроектирован так, чтобы обеспечивать плотное прилегание к телу трубы и беспрепятственное прохождение муфтовых соединений (замков) за счет упругой деформации.

Нормативные стандарты и параметры

Производство скважинных обтираторов регламентируется техническими условиями ТУ 38.1051257-89, ТУ 2500-376-00152106-94 и отраслевыми стандартами нефтегазовой промышленности.

Типоразмеры и совместимость

Основным параметром при выборе является диаметр трубы, с которой будет работать обтиратор. ОСР-380 выпускается с различными внутренними отверстиями:

• Диаметр трубы (мм): 60, 73, 89, 102, 114, 127, 140, 146, 168.
• Наружный диаметр: 380 мм (стандарт для роторов типа Р-560, Р-700).
• Толщина: 40 мм (усиленная версия).

Техническое предупреждение: При выборе обтиратора категорически не рекомендуется использовать изделия с внутренним диаметром, равным номинальному диаметру трубы. Для эффективной очистки внутренний диаметр обтиратора должен быть на 5–10 мм меньше диаметра трубы (натяг). При прохождении замкового соединения (муфты) резина растягивается. Чрезмерный натяг (слишком малое отверстие) приведет к быстрому разрыву обтиратора на замках, а недостаточный — к пропуску раствора.

Сравнение типов обтираторов:

Сферы применения в нефтегазовой отрасли

Обтираторы скважинные ОСР-380 являются обязательным элементом экологической и технологической безопасности при:

• Бурение скважин: Очистка бурильных труб (СБТ, ЛБТ) при подъеме инструмента для замены долота. Возврат дорогостоящего бурового раствора в скважину.
• Капитальный и текущий ремонт (КРС/ПРС): Очистка насосно-компрессорных труб (НКТ) от парафинистых отложений и нефти при подъеме глубинного оборудования (ЭЦН, ШГН).
• Геофизические исследования: Очистка кабеля и приборов.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на снабжении буровых и сервисных предприятий качественными РТИ.
Условия работы:

• Ассортимент: Поддерживаем складской запас обтираторов ОСР-380 под все ходовые диаметры труб.
• Производство: Возможно изготовление нестандартных обтираторов (увеличенной толщины, диаметра, из полиуретана) по чертежам заказчика.
• Ценообразование: Цена зависит от размера внутреннего отверстия и объема партии. Чтобы рассчитать стоимость заявки, направьте спецификацию. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку в нефтедобывающие регионы (Сургут, Нижневартовск, Новый Уренгой и др.) транспортными компаниями.
• Гарантия: Гарантируем соответствие физико-механических показателей резины требованиям ТУ.

FAQ: Часто задаваемые вопросы

1. Как быстро изнашивается обтиратор?
Ресурс зависит от абразивности раствора, состояния поверхности труб (наличие задиров, ржавчины) и скорости подъема. В среднем, один обтиратор служит от нескольких спуско-подъемных операций до одной скважины. Появление разрывов или увеличение внутреннего диаметра — сигнал к замене.

2. Можно ли использовать обтиратор на морозе -40°С?
Да, резина, из которой изготовлены наши обтираторы, является морозостойкой. Она сохраняет эластичность до -40°С … -50°С, что предотвращает растрескивание изделия при ударных нагрузках (прохождение муфт) в зимний период.

3. Подходят ли эти обтираторы для труб с высадкой?
Да, благодаря эластичности резины обтиратор способен растягиваться, пропуская утолщения трубы (высадку, замки). Однако для труб с очень большими замками (например, на 2 типоразмера больше тела трубы) рекомендуется использовать специальные конусные или двойные обтираторы.

4. В чем разница между плоским и конусным обтиратором?
Плоский обтиратор (ОСР) — это простое и дешевое решение. Конусный обтиратор имеет сложную форму, которая обеспечивает лучший отвод жидкости вниз и более плавный проход муфт, что увеличивает срок службы, но требует специального корпуса для установки.

5. Делаете ли вы обтираторы из полиуретана?
Да, мы производим аналоги из износостойкого полиуретана. Полиуретановые обтираторы служат в 3-5 раз дольше резиновых, лучше противостоят порезам и раздиру, но имеют более высокую стоимость. Это экономически оправдано при интенсивном бурении.
