Звёздочки для муфт ГОСТ 14084-93

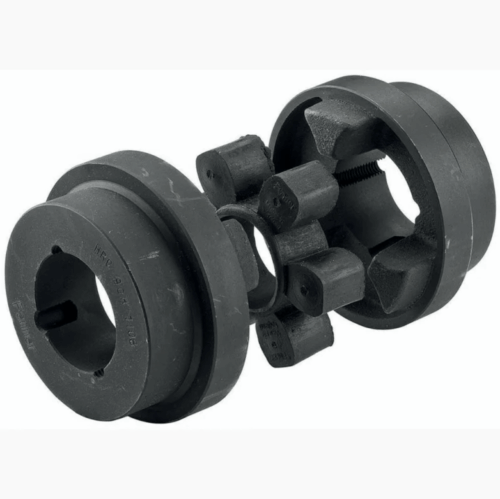

Упругие элементы для муфт (звездочки), изготовленные по ГОСТ 14084-93, представляют собой демпфирующие детали в форме шести- или многолучевой звезды, предназначенные для установки в кулачковые муфты. Основная функция звездочки — передача крутящего момента между валами электродвигателя и исполнительного механизма (насоса, редуктора) с одновременным гашением динамических нагрузок, вибраций и компенсацией незначительной несоосности (перекосов). Благодаря упругой деформации лучей, звездочка сглаживает ударные нагрузки при пуске и реверсе, защищая металлические полумуфты от разрушения.

Для получения технической консультации, уточнения параметров (размеров и количества лучей) или формирования заявки на поставку оптом, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: звездочки ГОСТ 14084-93

Изделия изготавливаются методом компрессионного формования из маслобензостойких резиновых смесей. Конструкция звездочки предусматривает наличие центрального отверстия и радиально расходящихся лучей (лепестков) со скругленными вершинами, которые входят в пазы между кулачками полумуфт.

Материаловедение

Согласно стандарту, звездочки производятся из резины двух основных групп:

1. Группа 1: Для работы в воздухе и запыленном пространстве.
2. Группа 2 (МБС): Маслобензостойкая резина на основе нитрильного каучука (NBR). Предназначена для работы в контакте с маслами, эмульсиями, топливом. Рабочий диапазон температур: от -45°С до +70°С.

Также возможно изготовление аналогов из полиуретана. Полиуретановые звездочки превосходят резиновые по износостойкости в 3-5 раз, выдерживают большие нагрузки и работают в диапазоне от -60°С до +80°С.

Конструктивные исполнения

По ГОСТ 14084-93 звездочки выпускаются двух типов:

• Тип 1: Звездочки с прямыми лучами. Используются для передачи малых и средних крутящих моментов.
• Тип 2: Звездочки с бочкообразными лучами. Обеспечивают более плотный контакт и передачу повышенных моментов.

Нормативные стандарты и параметры эксплуатации

Межгосударственный стандарт ГОСТ 14084-93 («Муфты упругие со звездочкой») регламентирует размеры упругих элементов, допускаемые нагрузки и методы испытаний.

Типоразмеры

Размер звездочки определяется наружным диаметром ($D$) и количеством лучей. Стандартный ряд включает диаметры от 50 мм до 400 мм.

• Маркировка: Пример обозначения «Звездочка 125-1 ГОСТ 14084-93» означает: наружный диаметр 125 мм, тип 1 (прямые лучи).
• Номинальный крутящий момент: Зависит от размера звездочки и твердости резины. Варьируется от 2.5 Н·м (для D=50) до 4000 Н·м (для D=400).

Техническое предупреждение: При выборе звездочки для муфты, работающей с частыми пусками или реверсами, рекомендуется использовать звездочки из резины повышенной твердости или полиуретана. Стандартная резина в таких условиях подвержена быстрому усталостному разрушению (разрыву лучей) из-за гистерезисного разогрева. Также важно следить за соосностью валов: превышение допустимого радиального смещения (обычно 0.2-0.4 мм) приводит к неравномерному износу лучей.

Сравнение материалов звездочек:

Сферы применения в промышленности

Муфты со звездочкой являются одним из самых распространенных типов соединений в общепромышленном оборудовании:

• Насосные агрегаты: Соединение вала электродвигателя с валом насоса (консольные, шестеренные насосы).
• Вентиляция: Приводы промышленных вентиляторов.
• Конвейеры: Приводы ленточных транспортеров.
• Станкостроение: Приводы подач и шпинделей.
• Генераторы: Соединение двигателя внутреннего сгорания с генератором.

Коммерческие условия и сотрудничество

Компания «Резиномир» осуществляет поставки упругих элементов для муфт. Мы обеспечиваем снабжение ремонтных служб и производственных предприятий.
Условия работы:

• Ассортимент: В наличии на складе звездочки всех основных типоразмеров по ГОСТ (диам. 50, 71, 90, 100, 125, 160 мм и др.).
• Материалы: Поставляем изделия из маслостойкой резины (черные) и полиуретана (желтые/красные).
• Ценообразование: Цена зависит от размера звездочки, материала и объема партии. Чтобы рассчитать стоимость заказа, направьте спецификацию с указанием диаметра и количества лучей. Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада в Новосибирске. Организуем доставку транспортными компаниями по РФ.
• Гарантия: Гарантируем соответствие геометрических размеров требованиям ГОСТ 14084-93.

FAQ: Часто задаваемые вопросы

1. Как подобрать звездочку, если нет маркировки?
Необходимо замерить наружный диаметр звездочки ($D$), внутренний диаметр ($d$), толщину ($h$) и количество лучей. Также важно измерить ширину луча. По этим параметрам мы подберем соответствующий типоразмер по ГОСТ.

2. Что лучше: резиновая или полиуретановая звездочка?
Полиуретановая звездочка служит значительно дольше, выдерживает большие нагрузки и не стареет так быстро, как резина. Она лучше подходит для тяжелых условий и агрессивных сред. Резина — более бюджетный вариант, который обеспечивает лучшее гашение вибраций за счет мягкости.

3. Можно ли использовать звездочку ГОСТ для импортной муфты (ROTEX)?
Звездочки ГОСТ 14084-93 и импортные звездочки (например, для муфт ROTEX, TRASCO) имеют схожую конструкцию, но могут отличаться формой лучей (прямые/бочкообразные) и размерами. В некоторых случаях они взаимозаменяемы, но лучше подбирать звездочку по каталогу производителя муфты или заказывать изготовление по образцу.

4. Как часто нужно менять звездочку?
Звездочка является расходным материалом («предохранителем»). Ее ресурс зависит от условий работы (соосность, нагрузка). Рекомендуется осматривать состояние упругого элемента при каждом ТО оборудования. При наличии трещин, отслоений или остаточной деформации лучей звездочку следует заменить.

5. Почему звездочку «съедает» за пару дней?
Быстрый износ обычно вызван одной из причин:

1. Критическая несоосность валов (перекос).
2. Превышение допустимого крутящего момента (ударные нагрузки).
3. Абразивный износ (грязь, песок).
4. Высокая температура в зоне муфты (перегрев от трения или внешнего источника).
