Втулки кабельные ГОСТ 19421

Кабельные втулки (проходные втулки), изготовленные по ГОСТ 19421-74, представляют собой специализированные резинотехнические изделия, предназначенные для защиты изоляции проводов, кабелей и жгутов от механических повреждений при прохождении через отверстия в стенках корпусов, перегородках и панелях электрооборудования. Основное функциональное назначение втулок — предотвращение перетирания и порезов изоляции об острые края металлических отверстий, а также обеспечение дополнительной электроизоляции и герметичности ввода (защита от пыли и влаги). Изделия широко применяются в приборостроении, авиационной и автомобильной промышленности, электротехнике и радиоэлектронике.

Для получения технической консультации, уточнения наличия типоразмеров на складе в Новосибирске или формирования заявки на поставку оптовой партии, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: втулки кабельные ГОСТ 19421

Изготовление втулок осуществляется методом компрессионного формования в многогнездных пресс-формах с последующей вулканизацией. Технология гарантирует точность геометрических размеров и отсутствие дефектов поверхности, способных повредить кабель.

Материаловедение и марки резины

В соответствии с требованиями стандарта, для производства используются резиновые смеси, обладающие диэлектрическими свойствами, озоностойкостью и широким температурным диапазоном.

• Резина ИРП-1338 (НО-68-1): Маслобензостойкая резина на основе нитрильного каучука. Рабочий диапазон температур: от -50°С до +100°С. Применяется в узлах, контактирующих с топливом и маслами.
• Резина ИРП-1265, ИРП-1266: На основе кремнийорганического каучука (силикона). Обладает высокой термостойкостью (до +200°С … +250°С), отличными электроизоляционными свойствами и стойкостью к озону и УФ-излучению.
• Резина 7-В-14: Стандартная маслостойкая резина для общепромышленного применения.

Конструкция

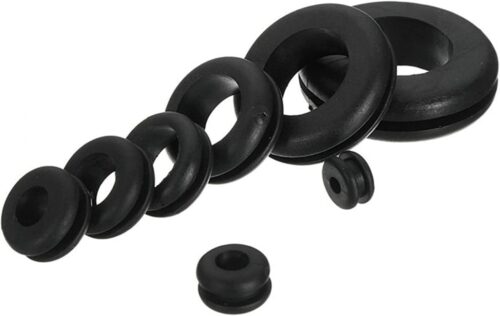

Втулка имеет форму цилиндра с фланцами (буртиками) с обеих сторон и центральным отверстием для прохода кабеля. Фланцы фиксируют втулку в отверстии стенки, предотвращая ее выпадение. Внутренние края отверстия скруглены для защиты провода.

Нормативные стандарты и параметры

Производство изделий регламентируется государственным стандартом ГОСТ 19421-74 («Втулки резиновые предохранительные»). Стандарт устанавливает конструкцию, размеры и технические требования к изделиям.

Типоразмеры

Втулки выпускаются в широком диапазоне размеров, охватывающем диаметры проходящего жгута от 2 мм до 70 мм.

• Обозначение: В маркировке указывается внутренний диаметр втулки ($d$) и диаметр посадочного отверстия в стенке ($D$).
• Пример: Втулка 10 означает, что внутренний диаметр под кабель равен 10 мм.

Техническое предупреждение: При выборе типоразмера втулки необходимо учитывать диаметр кабеля. Внутренний диаметр втулки должен быть равен или быть чуть меньше диаметра кабеля (для обеспечения герметичности и фиксации). Если диаметр втулки будет значительно больше, кабель будет болтаться, и защита от пыли/влаги не будет обеспечена. Если меньше — монтаж будет затруднен, и возможно пережатие изоляции.

Сравнение материалов втулок:

Сферы применения в промышленности

Втулки кабельные ГОСТ 19421 востребованы везде, где есть электрическая проводка:

• Приборостроение: Ввод кабелей питания и сигнальных проводов в корпуса приборов, пультов управления.
• Автомобилестроение: Защита жгутов электропроводки при проходе через кузовные панели, моторный щит.
• Электротехника: Ввод проводов в распределительные коробки, шкафы автоматики.
• Авиастроение: Герметизация проходов кабельных трасс через переборки фюзеляжа (используются негорючие и маслостойкие смеси).

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках комплектующих для электромонтажа и приборостроения.
Условия работы:

• Ассортимент: В наличии на складе основные типоразмеры втулок из резины НО-68-1 (черные). Втулки из силикона и других спецсмесей поставляются под заказ.
• Изготовление: Принимаем заказы на производство нестандартных втулок по чертежам заказчика.
• Ценообразование: Цена зависит от размера втулки, марки резины и объема партии. Чтобы рассчитать стоимость заказа, направьте спецификацию с указанием количества. Мы предлагаем продукцию оптом (упаковками по 100-1000 шт) и мелкими партиями. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями по РФ.
• Гарантия: Гарантируем соответствие размеров и материала требованиям ГОСТ 19421-74.

FAQ: Часто задаваемые вопросы

1. Как подобрать втулку под отверстие в металле?
Необходимо знать два параметра: диаметр отверстия в панели ($D$) и толщину панели ($S$). Наружный диаметр канавки втулки должен соответствовать диаметру отверстия, а ширина канавки — толщине панели. Также учитывайте диаметр кабеля.

2. Можно ли использовать резиновые втулки на улице?
Стандартная черная резина (НО-68-1) обладает ограниченной стойкостью к озону и ультрафиолету. При длительной эксплуатации на открытом воздухе она может потрескаться. Для уличного применения лучше использовать втулки из озоностойкой резины (на основе EPDM) или силикона.

3. Бывают ли втулки глухие (без отверстия)?
ГОСТ 19421-74 описывает проходные втулки (с отверстием). Однако существуют заглушки резиновые (пробки), которые устанавливаются в неиспользуемые отверстия для герметизации. Мы можем поставить и такие изделия. Также втулку можно использовать как заглушку, если вставить в нее отрезок кабеля или стержня.

4. Насколько герметична такая втулка?
Втулка обеспечивает защиту класса IP54-IP65 (защита от пыли и брызг), при условии правильного подбора диаметра кабеля (с натягом). Для полной герметичности (IP67/68) и работы под давлением воды необходимо использовать кабельные вводы (сальники) с зажимной гайкой.

5. Как установить втулку?
Втулка эластична. Для установки ее нужно сжать с одной стороны и ввести бортик в отверстие панели, затем расправить, чтобы бортики обхватили края отверстия с двух сторон. Для облегчения монтажа можно использовать силиконовую смазку или мыльный раствор. Не используйте острые предметы, чтобы не повредить резину.
