Шевронные уплотнения ГОСТ 22704-77

Шевронные уплотнения резинотканевые, изготовленные по ГОСТ 22704-77, представляют собой многокомпонентные герметизирующие пакеты, предназначенные для уплотнения штоков и цилиндров в гидравлических устройствах. Отличительной особенностью данной категории РТИ является способность выдерживать экстремально высокие давления (до 63 МПа), ударные нагрузки и работу в загрязненных средах. Конструктивно пакет состоит из опорного кольца, нажимного кольца и набора шевронных манжет V-образного сечения. При сжатии пакета в осевом направлении манжеты радиально деформируются, плотно прижимаясь к уплотняемым поверхностям и обеспечивая надежную герметичность.

Для получения технической консультации, расчета высоты пакета или формирования заявки на поставку оптом, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и конструкция: шевронные уплотнения ГОСТ 22704-77

Эффективность работы уплотнения достигается за счет комбинации материалов и геометрической формы элементов.

Комплектность пакета

Типовой узел уплотнения включает три типа деталей:

1. Манжета шевронная (М): Основной рабочий элемент с V-образным профилем. Количество манжет в пакете (обычно от 3 до 7) зависит от рабочего давления и диаметра штока.

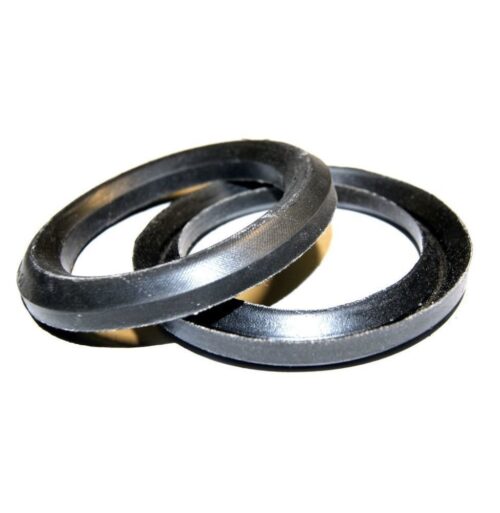

2. Кольцо нажимное (КН): Устанавливается сверху пакета. Передает усилие от гайки грундбуксы на манжеты, обеспечивая их раскрытие.
3. Кольцо опорное (КО): Устанавливается снизу пакета. Служит жестким основанием, предотвращая деформацию и выдавливание манжет.

Материаловедение

Согласно ГОСТ 22704-77, манжеты изготавливаются из хлопчатобумажной ткани (бельтинг или доместик), прорезиненной маслобензостойкой резиновой смесью. Такая композиция (резиноткань) обеспечивает высокую прочность на разрыв, износостойкость и способность удерживать смазку на поверхности трения. Опорные и нажимные кольца могут изготавливаться из резиноткани, текстолита, бронзы, капролона или жесткой резины (эбонита).

Эксплуатационные параметры

• Рабочее давление: До 63 МПа (630 кгс/см²).
• Скорость возвратно-поступательного движения: До 3 м/с.
• Рабочая температура: От -50°С до +100°С (кратковременно до +120°С).
• Среда: Минеральные масла, нефть, пресная и морская вода, водные эмульсии.

Нормативные стандарты и типоразмеры

Все элементы уплотнения (манжеты и кольца) стандартизированы. Маркировка включает тип детали и размеры.

Обозначение типоразмера

Пример условного обозначения манжеты: М 180х200 ГОСТ 22704-77, где:

• М — манжета шевронная;
• 180 — внутренний диаметр (диаметр уплотняемого штока), мм;
• 200 — наружный диаметр (диаметр цилиндра), мм.

Аналогично маркируются кольца: КО 180х200 (опорное), КН 180х200 (нажимное).

Техническое предупреждение: При сборке пакета и монтаже в узел критически важно соблюдать правильную ориентацию V-образного профиля. Вершина «галочки» (шеврона) должна быть направлена навстречу давлению рабочей среды. Также необходимо обеспечить возможность подтяжки пакета в процессе эксплуатации для компенсации износа и усадки материала. Для этого в конструкции грундбуксы предусматривают набор регулировочных прокладок или пружинное поджатие.

Сравнение типов гидравлических уплотнений:

Сферы применения в промышленности

Шевронные уплотнения применяются в наиболее нагруженных узлах тяжелой техники:

• Кузнечно-прессовое оборудование: Гидравлические прессы, молоты (диаметры плунжеров до 2000 мм).
• Нефтегазовое оборудование: Буровые насосы, вертлюги, превенторы (работа с абразивным буровым раствором).
• Горная техника: Гидростойки шахтной крепи, домкраты передвижки.
• Судостроение: Гидравлические системы рулевых устройств.
• Автоспецтехника: Гидроцилиндры карьерных самосвалов.

Коммерческие условия и сотрудничество

Компания «Резиномир» осуществляет поставки резинотканевых уплотнений для промышленных предприятий.
Условия работы:

• Ассортимент: В наличии на складе отдельные манжеты (М), нажимные (КН) и опорные (КО) кольца широкого размерного ряда.
• Комплектация: Формируем полные пакеты по спецификации заказчика (например, 1КО + 5М + 1КН).
• Ценообразование: Цена зависит от размера и количества элементов в пакете. Мы предлагаем продукцию оптом и в розницу. Прайс-лист на отдельные элементы доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. Сколько манжет должно быть в пакете?
Количество манжет зависит от диаметра штока и рабочего давления. Рекомендации ГОСТ:

• При давлении до 20 МПа — не менее 3 манжет.
• При давлении 20-40 МПа — не менее 4 манжет.
• При давлении 40-63 МПа — не менее 5 манжет (для диаметров свыше 180 мм — до 7 штук).

2. Можно ли использовать шевронные манжеты из полиуретана?
Да, замена резиноткани на полиуретан возможна и часто целесообразна. Полиуретан более износостоек (в 3-5 раз). При этом количество манжет в пакете можно уменьшить (например, 3 полиуретановые манжеты вместо 5 резинотканевых) при сохранении герметичности. Однако потребуется корректировка высоты посадочного места дистанционными кольцами.

3. Как правильно затягивать пакет?
Затяжка производится до устранения утечки, но при этом шток должен перемещаться плавно, без рывков и заеданий. Чрезмерная затяжка приведет к перегреву, повышенному износу манжет и задирам на штоке. В процессе эксплуатации требуется периодическая подтяжка.

4. Можно ли ставить разрезанные манжеты?
Для ремонта крупногабаритного оборудования без демонтажа колонн допускается установка разрезанных манжет. Разрезы выполняются под углом 45 градусов. При сборке пакета разрезы соседних манжет смещают на 120 градусов относительно друг друга («в разбежку»). Герметичность такого пакета несколько ниже цельного.

5. Чем отличается опорное кольцо от нажимного?
Опорное кольцо (КО) имеет плоское основание и вогнутую рабочую поверхность, соответствующую профилю манжеты. Нажимное кольцо (КН) имеет выпуклую рабочую поверхность (выступ), который входит во впадину верхней манжеты, и плоский верх для контакта с гайкой. Перепутать их местами нельзя.
