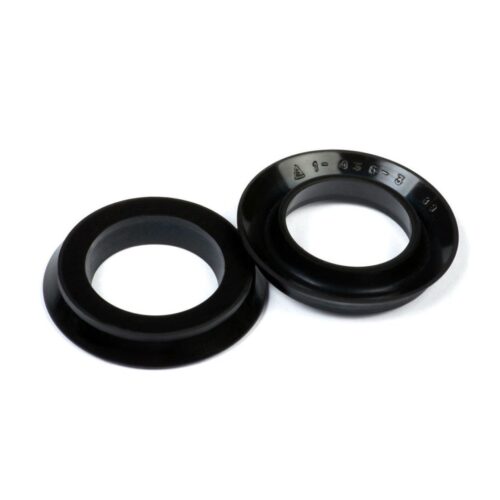

Манжеты пневматические ГОСТ 6678-72

Манжеты резиновые пневматические, изготовленные в соответствии с ГОСТ 6678-72, представляют собой уплотнительные элементы контактного типа, предназначенные для герметизации зазоров между цилиндром и поршнем (штоком) в пневматических устройствах. В отличие от гидравлических аналогов, данные изделия разработаны для работы в среде сжатого воздуха с распыленным маслом или топливом при сравнительно низких давлениях (до 1.0 МПа). Основная задача пневмоманжет — обеспечение герметичности системы при минимальной силе трения, что критично для быстродействия и плавности хода пневмоприводов.

Для получения технической консультации, уточнения параметров профиля (тип 1 или 2) или формирования заявки на поставку оптом, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: манжеты ГОСТ 6678-72

Изделия изготавливаются методом вулканизации резиновой смеси в пресс-формах. Технология обеспечивает высокую точность размеров уплотняющих кромок («усов»), что гарантирует надежное прилегание к зеркалу цилиндра или штока даже при малых давлениях воздуха.

Классификация типов по ГОСТ 6678-72

Стандарт предусматривает два типа конструктивного исполнения манжет:

1. Тип 1 (для цилиндра): Предназначены для уплотнения поршня. Рабочая кромка расположена по наружному диаметру.
2. Тип 2 (для штока): Предназначены для уплотнения штока. Рабочая кромка расположена по внутреннему диаметру.

Материаловедение и группы резин

Выбор группы резины зависит от климатического исполнения и рабочей среды:

• Группа 1: На основе нитрильного каучука (NBR). Рабочий диапазон: от -30°С до +100°С. Среда: воздух, пары масел, топливо.
• Группа 3: Маслобензостойкая резина повышенной твердости.
• Группа 2 (Северное исполнение): Морозостойкая резина, работоспособная до -60°С.

Нормативные стандарты и параметры эксплуатации

Геометрические размеры, допуски и методы испытаний строго регламентируются ГОСТ 6678-72. Манжеты данного стандарта широко применяются в отечественном оборудовании и технике.

Условия работы

• Рабочее давление: от 0.005 до 1.0 МПа (0.05 – 10 кгс/см²).
• Скорость возвратно-поступательного движения: до 1.0 м/с.
• Температура: от -65°С до +150°С (в зависимости от группы резины).

Техническое предупреждение: Пневматические манжеты имеют более «нежную» и эластичную кромку по сравнению с гидравлическими. Категорически запрещается использовать гидравлические манжеты (ГОСТ 14896-84) в пневмоцилиндрах взамен пневматических (ГОСТ 6678-72). Из-за высокой жесткости гидравлическая манжета создает чрезмерное трение в пневмосистеме, что приводит к «залипанию» цилиндра, рывкам при движении (stick-slip effect) и быстрому износу гильзы.

Сравнение пневматических и гидравлических манжет:

Сферы применения в промышленности

Манжеты пневматические ГОСТ 6678-72 востребованы в различных отраслях машиностроения:

• Автомобилестроение: Тормозные камеры грузовых автомобилей (КАМАЗ, МАЗ, ЗИЛ), приводы сцепления, механизмы открывания дверей автобусов.
• Станкостроение: Пневмоцилиндры зажимных устройств, приводы подачи, автоматические линии.
• Железнодорожный транспорт: Тормозное оборудование подвижного состава.
• Упаковочное оборудование: Пневмоприводы фасовочных автоматов.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на оптовых поставках резинотехнических изделий для промышленных предприятий.
Условия работы:

• Ассортимент: В наличии на складе популярные типоразмеры манжет Типа 1 и Типа 2 из резины групп 1 и 3.
• Производство под заказ: При отсутствии нужного размера по ГОСТ возможно изготовление партии нестандартных манжет или аналогов из полиуретана (методом точения), что повышает ресурс изделия в 3-5 раз.
• Ценообразование: Цена зависит от типа манжеты, материала и объема закупки. Чтобы рассчитать стоимость заказа, направьте спецификацию с указанием маркировки (например, 1-040-3). Мы предлагаем продукцию оптом и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями по РФ.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. Как расшифровать маркировку 1-040-3?
Маркировка означает:

• 1 — Тип манжеты (для уплотнения цилиндра/поршня).
• 040 — Диаметр цилиндра (мм).
• 3 — Группа резины (маслобензостойкая).
  Для Типа 2 (штоковая манжета) маркировка будет выглядеть как 2-020-3, где 020 — диаметр штока.

2. Можно ли использовать полиуретановые манжеты вместо резиновых в пневматике?
Да, замена резины (NBR) на полиуретан (PU) в пневматике очень эффективна. Полиуретан обладает меньшим коэффициентом трения, высокой износостойкостью и прочностью. Полиуретановые манжеты служат в 3-5 раз дольше и обеспечивают плавный ход цилиндра. Мы можем изготовить такие аналоги.

3. Подходят ли эти манжеты для компрессора?
В поршневых компрессорах часто используются не манжеты, а поршневые кольца. Однако в некоторых узлах компрессоров и пневмоинструмента применяются манжеты по ГОСТ 6678. Важно учитывать температурный режим: при сильном нагреве головки компрессора стандартная резина NBR быстро стареет. Лучше использовать фторкаучук (FKM).

4. Нужно ли смазывать манжету перед установкой?
Да, обязательно. Перед монтажом рабочую кромку манжеты и поверхность цилиндра/штока следует смазать специальной пневматической смазкой (или тонким слоем масла, совместимого с резиной). Это облегчит монтаж и предотвратит сухое трение при первом запуске.

5. Как определить тип манжеты (1 или 2)?
Если у манжеты рабочая кромка («юбочка», которая должна прижиматься к поверхности) находится на наружном диаметре — это Тип 1 (поршневая). Если рабочая кромка находится на внутреннем диаметре (отверстии) — это Тип 2 (штоковая).
