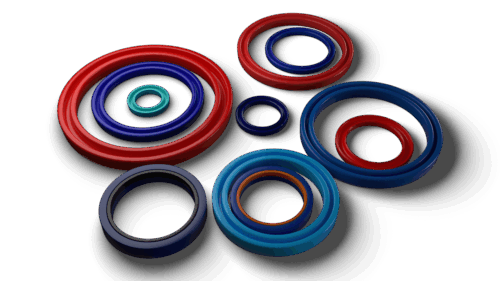

Манжеты гидравлические ГОСТ 14896-84

Манжеты резиновые уплотнительные по ГОСТ 14896-84 представляют собой специализированные герметизирующие элементы, предназначенные для уплотнения зазоров между цилиндром и поршнем (плунжером, штоком) в гидравлических устройствах. Конструкция изделия обеспечивает надежную работу узла при возвратно-поступательном движении со скоростью до 0.5 м/с, предотвращая утечку рабочей жидкости из полости высокого давления. Данный тип РТИ является стандартом для отечественного гидрооборудования, включая прессы, гидроцилиндры спецтехники и станочную гидравлику.

Для получения технической консультации, уточнения наличия типоразмеров на складе в Новосибирске или формирования заявки на поставку оптом, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: манжеты ГОСТ 14896-84

Изготовление манжет осуществляется методом вулканизации резиновой смеси в пресс-формах под давлением. Технология гарантирует монолитность изделия и высокую точность геометрических параметров уплотняющих кромок.

Классификация типов

Стандарт ГОСТ 14896-84 предусматривает два основных типа конструктивного исполнения манжет:

1. Тип 1: Манжеты с V-образным профилем сечения. Предназначены для работы при давлении от 0.1 до 50 МПа (500 кгс/см²). Являются наиболее универсальными и распространенными.
2. Тип 3: Манжеты с укороченным профилем. Предназначены для работы при давлении от 0.1 до 32 МПа (320 кгс/см²). Часто используются в узлах с ограниченным монтажным пространством.
   (Примечание: Тип 2 был исключен из стандарта, его типоразмеры заменены на Тип 1).

Материаловедение и группы резин

Эксплуатационные свойства манжеты зависят от химического состава эластомера:

• Группа 4 (на основе нитрила NBR): Стандартная маслобензостойкая резина (МБС). Рабочий диапазон температур: от -30°С до +100°С. Среда: минеральные масла, эмульсии, дизельное топливо.
• Группа 6 (на основе фторкаучука FKM): Для тяжелых условий эксплуатации. Температурный диапазон: от -20°С до +150°С (кратковременно выше). Высокая химстойкость.
• Полиуретан (PU): Современная альтернатива резине. Превосходит резину по износостойкости в 3-5 раз, держит давление до 50 МПа и работает при температурах от -60°С до +100°С.

Нормативные стандарты и параметры эксплуатации

Геометрия манжет, допуски и методы контроля качества регламентируются ГОСТ 14896-84. Изделия взаимозаменяемы с манжетами по старому ГОСТ 6969-54 (воротниковыми) в части посадочных мест, но имеют улучшенный профиль.

Условия работы

• Скорость скольжения: до 0.5 м/с.
• Ход штока: до 10 м.
• Частота срабатывания: до 0.5 Гц.
• Давление: от 0.1 до 50 МПа (в зависимости от типа манжеты и зазоров в сопряжении).

Техническое предупреждение: При давлении в системе свыше 10 МПа (для резины) или при наличии радиального зазора между штоком и цилиндром более 0.15 мм, необходимо устанавливать защитные (опорные) кольца из фторопласта или полиамида. Они предотвращают выдавливание (экструзию) материала манжеты в зазор и ее последующее разрушение («скусывание»). Манжеты из полиуретана менее подвержены экструзии и могут работать без защитных колец при более высоких давлениях (до 30-40 МПа).

Сравнение материалов для гидравлических манжет:

Сферы применения в промышленности

Манжеты гидравлические ГОСТ 14896-84 являются базовым компонентом гидроприводов отечественной техники:

• Спецтехника: Гидроцилиндры экскаваторов, автокранов, бульдозеров, самосвалов (КАМАЗ, МАЗ).
• Сельское хозяйство: Гидросистемы тракторов (МТЗ, К-700), комбайнов и прицепного оборудования.
• Станкостроение: Гидравлические прессы, приводы подачи станков, зажимные патроны.
• Горное оборудование: Гидростойки шахтной крепи.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на комплексном снабжении предприятий резинотехническими изделиями.
Условия работы:

• Ассортимент: В наличии на складе полный размерный ряд манжет Типа 1 и Типа 3.
• Поставка: Осуществляем отгрузку продукции оптом и мелкими партиями (в зависимости от упаковки).
• Спецзаказы: Возможно изготовление манжет нестандартных размеров или из полиуретана методом точения (без пресс-форм) в сжатые сроки.
• Ценообразование: Цена зависит от размера, материала и объема закупки. Чтобы рассчитать стоимость заказа, направьте спецификацию с указанием маркировки (например, 1-40х60). Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями по РФ.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. Как расшифровать маркировку 1-50х70-6?
Маркировка означает:

• 1 — Тип манжеты (V-образный профиль).
• 50 — Диаметр уплотняемого штока (внутренний диаметр манжеты), мм.
• 70 — Диаметр цилиндра (наружный диаметр манжеты), мм.
• 6 — Группа резины (на основе фторкаучука).

2. Можно ли ставить полиуретановую манжету вместо резиновой?
Да, замена резины (NBR) на полиуретан (PU) оправдана в 90% случаев. Полиуретан служит в 3-5 раз дольше, лучше держит давление и не боится грязи. Однако он жестче резины, поэтому установка в глухие канавки малого диаметра может потребовать предварительного нагрева манжеты в горячей воде или масле.

3. Подходит ли эта манжета для тормозной жидкости?
Нет, стандартные манжеты из резины группы 4 и 6 (на основе нитрила и фторкаучука) не стойки к тормозным жидкостям на гликолевой основе (типа «Нева», «Роса», DOT). Они разбухают. Для тормозных систем нужны манжеты из резины на основе EPDM.

4. Чем отличается ГОСТ 14896-84 от ГОСТ 6969-54?
ГОСТ 14896-84 — более современный стандарт. Манжеты по этому ГОСТу имеют оптимизированный профиль, обеспечивающий лучшую герметичность и ресурс. Однако посадочные размеры (канавки) у них часто совпадают с манжетами старого ГОСТ 6969-54 («воротниковыми»), поэтому манжеты ГОСТ 14896 часто используются как улучшенная замена.

5. Как определить размер манжеты, если маркировка стерлась?
Нужно замерить штангенциркулем посадочное место: диаметр штока ($d$), диаметр расточки в цилиндре ($D$) и высоту канавки ($h$). Не измеряйте саму старую манжету, так как она может быть деформирована или разбухла.
