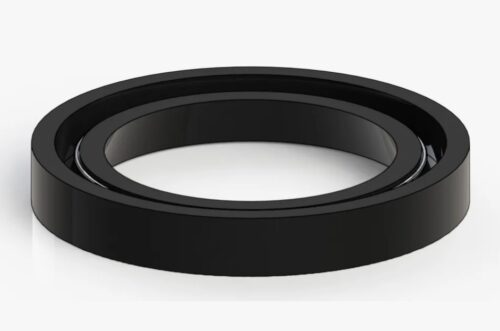

Манжеты бескаркасные ТУ 38105376-92

Манжеты резиновые уплотнительные бескаркасные (мягкие), изготовленные по техническим условиям ТУ 38.105376-92, представляют собой специализированные герметизирующие элементы для пневматических и гидравлических устройств. Основное отличие данной категории от армированных манжет (сальников) заключается в отсутствии металлического каркаса и пружины. Изделие полностью выполнено из резины и удерживается в посадочном месте за счет собственной упругости и натяга. Функциональное назначение манжет — предотвращение утечек рабочей среды (воздуха, масла) и защита штоков от загрязнений при возвратно-поступательном движении.

Для получения технической консультации, уточнения параметров профиля или формирования заявки на поставку оптом, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: манжеты по ТУ 38105376-92

Изготовление манжет осуществляется методом компрессионного формования в пресс-формах с последующей вулканизацией. Технология позволяет получать монолитные изделия сложной геометрической формы с высокой точностью рабочих кромок.

Материаловедение и марки резины

Согласно ТУ, для производства используются резиновые смеси на основе бутадиен-нитрильного каучука (NBR), обладающие маслобензостойкостью и высокой эластичностью.

• Среда эксплуатации: Воздух с парами масел, минеральные масла, дизельное топливо.
• Температурный диапазон: От -30°С до +100°С (для стандартных смесей группы 1 и 3).
• Твердость: 70–80 единиц по Шору А. Оптимальный баланс между эластичностью для герметизации и жесткостью для удержания формы под давлением.

Конструктивные особенности

Манжеты имеют U-образный или V-образный профиль сечения с эластичными «усами» (кромками). Под действием давления рабочей среды кромки распираются и плотно прижимаются к уплотняемым поверхностям (штоку и цилиндру), обеспечивая герметичность. Отсутствие металлического каркаса позволяет устанавливать манжеты в закрытые канавки путем деформации (сжатия), что упрощает конструкцию узла.

Нормативные стандарты и параметры эксплуатации

Технические условия ТУ 38.105376-92 («Детали резиновые для арматуры, применяемой в газовой аппаратуре и пневматике») регламентируют размеры, допуски и методы испытаний. Данный стандарт часто пересекается с ГОСТ 6678-72 (для пневматики) и ГОСТ 14896-84 (для гидравлики), но содержит ряд уникальных типоразмеров, разработанных для специфического оборудования.

Параметры работы

• Рабочее давление:
  • В пневматических системах: от 0.05 до 1.0 МПа (до 10 атм).
  • В гидравлических системах: до 10 МПа (ограничено отсутствием армирования и защитных колец).
• Скорость скольжения: До 0.5 м/с.

Техническое предупреждение: Бескаркасные манжеты не предназначены для работы при высоких давлениях (свыше 10-16 МПа) и больших зазорах между штоком и корпусом. При превышении допустимого давления происходит «выворачивание» эластичной кромки или ее экструзия (выдавливание) в зазор, что приводит к мгновенной потере герметичности и разрушению уплотнения. Для высоких давлений необходимо использовать манжеты с опорными кольцами или переходить на полиуретановые аналоги.

Сферы применения в промышленности

Манжеты бескаркасные ТУ 38105376-92 широко используются в приводах и арматуре:

• Газовая аппаратура: Уплотнение штоков клапанов, редукторов, регуляторов давления газа.
• Пневматика: Пневмоцилиндры станочных приспособлений, тормозные камеры автотранспорта (тормозная манжета «воротник»).
• Автомобилестроение: Главный и рабочий цилиндры сцепления и тормозов (используются резины, стойкие к тормозной жидкости).
• Гидравлика низкого давления: Домкраты малой грузоподъемности, насосы ручной подкачки.

Коммерческие условия и сотрудничество

Компания «Резиномир» осуществляет поставки резинотехнических изделий для ремонтных и производственных предприятий.
Условия работы:

• Ассортимент: В наличии популярные типоразмеры манжет (воротников) для тормозных систем и пневматики.
• Производство под заказ: При отсутствии нужного размера по ТУ возможен подбор аналога по ГОСТ или изготовление партии методом точения из полиуретана (что повышает ресурс изделия в 3-5 раз).
• Ценообразование: Цена зависит от размера изделия и объема партии. Мы предлагаем продукцию оптом и в розницу. Чтобы рассчитать стоимость, направьте спецификацию с указанием размеров ($d\times D$) и количества. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада в Новосибирске. Организуем доставку транспортными компаниями.
• Гарантия: Предоставляем паспорта качества.

FAQ: Часто задаваемые вопросы

1. Чем бескаркасная манжета отличается от сальника?
Сальник (армированная манжета по ГОСТ 8752-79) имеет металлический каркас и пружину. Он жесткий, устанавливается запрессовкой в открытое гнездо и предназначен для вращающихся валов. Бескаркасная манжета (ТУ 38.105376-92) полностью резиновая, мягкая, устанавливается в закрытую канавку и работает преимущественно при возвратно-поступательном движении штока.

2. Можно ли использовать эти манжеты для тормозной жидкости?
Стандартные манжеты из резины NBR (группа 1, 3) не стойки к тормозным жидкостям на гликолевой основе (DOT-3, DOT-4) — они разбухают. Для тормозных систем необходимо заказывать манжеты из резины на основе EPDM или SBR. Обязательно уточняйте рабочую среду при заказе.

3. Как подобрать размер?
Размер манжеты определяется по номинальным размерам сопрягаемых деталей: диаметру штока ($d$), диаметру цилиндра ($D$) и высоте канавки ($h$). Измерять саму резиновую манжету не всегда корректно, так как она имеет сложный профиль и свободные размеры кромок больше посадочных (для натяга).

4. Выдержит ли манжета давление 200 атмосфер?
Нет, бескаркасные резиновые манжеты не рассчитаны на такие давления. Для 20-30 МПа и выше требуются уплотнения из полиуретана, фторопласта или резиновые манжеты с защитными кольцами.

5. Как ставить манжету в глухую канавку?
Бескаркасная манжета эластична. Для установки ее нужно аккуратно сжать (придать форму «почки» или «сердца») и ввести в отверстие цилиндра, затем расправить в канавке. Важно не использовать острые инструменты, чтобы не повредить рабочие кромки.
