Кольца круглого сечения ГОСТ 9833-73

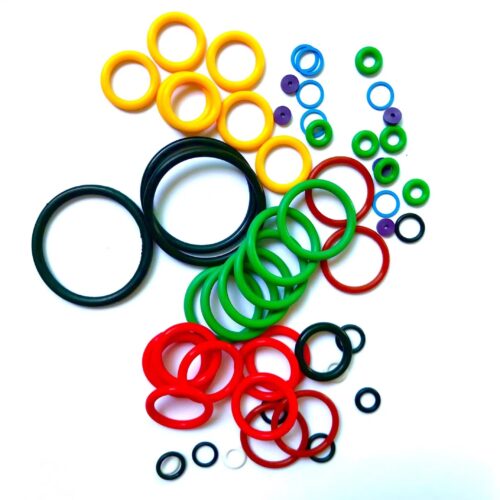

Кольца резиновые уплотнительные круглого сечения (O-Ring) представляют собой замкнутые тороидальные элементы, предназначенные для герметизации подвижных и неподвижных соединений в гидравлических, топливных, смазочных и пневматических системах. Основное функциональное назначение данных изделий — предотвращение утечки рабочей среды (жидкости или газа) за счет упругой деформации кольца при монтаже в посадочную канавку. Изделия широко применяются во всех отраслях машиностроения, обеспечивая надежность работы гидроцилиндров, насосов, клапанов и фитингов.

Для получения технической консультации по подбору размера, уточнения группы резины или формирования заявки на поставку оптом, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и производство: кольца ГОСТ 9833-73

Изготовление колец осуществляется методом вулканизации резиновой смеси в пресс-формах под давлением. Технология обеспечивает высокую точность геометрических параметров, отсутствие внутренних дефектов и стабильность физико-механических свойств.

Материаловедение и группы резин

В соответствии с ГОСТ 18829-73 (Технические условия на кольца по ГОСТ 9833-73), изделия производятся из резин нескольких групп, отличающихся температурным диапазоном и стойкостью к рабочим средам:

• Группа 0: Стандартная маслобензостойкая резина (МБС). Рабочий диапазон: от -30°С до +100°С. Применяется в минеральных маслах, топливе, эмульсиях.
• Группа 1: Улучшенная маслобензостойкая резина. Рабочий диапазон: от -50°С до +100°С (морозостойкая).
• Группа 2: Термостойкая резина (до +130°С… +150°С).
• Группа 3: Резина для работы в маслах и топливах с повышенной агрессивностью.
• Группа 4: Пищевая резина (для контакта с продуктами питания).

Типы соединений

Кольца применяются в следующих типах соединений:

1. Неподвижные (статические): Уплотнение фланцев, крышек, резьбовых соединений. Рабочее давление до 50 МПа (с защитными кольцами).
2. Подвижные (динамические): Уплотнение штоков, поршней, плунжеров при возвратно-поступательном движении. Рабочее давление до 32 МПа (с защитными кольцами).

Нормативные стандарты и типоразмеры

Основным документом, регламентирующим конструкцию и размеры колец, является ГОСТ 9833-73.

Обозначение типоразмера

Размер кольца зашифрован в условном обозначении: XXX-YYY-ZZ, где:

• XXX — диаметр штока (внутренний диаметр канавки), мм.
• YYY — диаметр цилиндра (наружный диаметр канавки), мм.
• ZZ — диаметр сечения кольца, умноженный на 10.

Пример: Кольцо 020-025-30 предназначено для уплотнения по штоку диаметром 20 мм или цилиндру 25 мм. Диаметр сечения кольца составляет 3.0 мм. Фактический внутренний диаметр кольца ($\approx 19.5$ мм) немного меньше диаметра штока для обеспечения натяга при посадке.

Техническое предупреждение: При выборе кольца для работы в динамическом режиме при давлении свыше 10 МПа обязательно применение защитных (опорных) колец из фторопласта или полиамида. Защитное кольцо устанавливается в канавку со стороны, противоположной давлению, и предотвращает выдавливание (экструзию) резины в зазор между подвижными частями, что исключает «скусывание» и разрушение уплотнения.

Сферы применения в промышленности

Кольца круглого сечения ГОСТ 9833-73 являются универсальным расходным материалом для ремонта и производства:

• Гидравлика: Уплотнение гидроцилиндров экскаваторов, кранов, прессов.
• Пневматика: Герметизация пневмораспределителей, цилиндров.
• Топливная аппаратура: Уплотнение форсунок, ТНВД, фильтров.
• Сантехника: Прокладки в смесителях, фитингах (используются кольца из EPDM или пищевой резины).

Коммерческие условия и сотрудничество

Компания «Резиномир» осуществляет поставки формовых РТИ для промышленных предприятий.
Условия работы:

• Ассортимент: В наличии на складе полный размерный ряд колец по ГОСТ 9833-73 из резины групп 0, 1, 2, 3.
• Импортные аналоги: Поставляем кольца DIN 3771 / ISO 3601 (O-Ring) из NBR, FKM (Viton), Silicone.
• Ценообразование: Чтобы рассчитать стоимость заказа, направьте спецификацию с указанием типоразмеров и количества. Мы предлагаем продукцию оптом (упаковками) и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями.
• Гарантия: Предоставляем паспорта качества, подтверждающие соответствие ГОСТ 18829-73.

FAQ: Часто задаваемые вопросы

1. Как измерить размер кольца, если маркировки нет?
Необходимо измерить штангенциркулем внутренний диаметр кольца (d1d1​) и диаметр сечения (d2d2​). Но лучше замерять посадочное место (диаметр штока и цилиндра), так как старое кольцо может быть деформировано или растянуто.

2. Чем отличается кольцо 020-025-30 от 19.5х3.0?
020-025-30 — это условное обозначение по ГОСТ 9833-73, указывающее на посадочные размеры. Фактический размер этого кольца как раз и составляет $19.5\times 3.0$ мм. То есть это одно и то же изделие.

3. Можно ли использовать резиновые кольца для бензина?
Да, если они изготовлены из маслобензостойкой резины (МБС) на основе нитрильного каучука (NBR). Обычная резина в бензине набухает и разрушается. При заказе обязательно уточняйте рабочую среду.

4. Каков срок службы резиновых колец?
Гарантийный срок хранения колец — 2-3 года с момента изготовления. Срок службы в узле зависит от условий эксплуатации (температура, давление, динамика), но в среднем составляет до капитального ремонта агрегата. При каждом демонтаже узла кольца рекомендуется менять на новые.

5. Что делать, если кольцо выдавливает из канавки?
Это признак экструзии. Причины: слишком высокое давление, большой радиальный зазор между деталями или отсутствие защитного кольца. Решение: установить защитное фторопластовое кольцо или заменить резиновое кольцо на более твердое (или из полиуретана).
