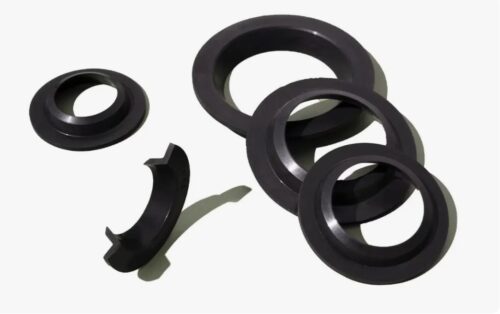

Грязесъёмники ГОСТ 24811

Грязесъемники резиновые по ГОСТ 24811-81 представляют собой специализированные уплотнительные элементы, предназначенные для защиты внутренних полостей гидро- и пневмоцилиндров от попадания внешних загрязнений. Конструкция изделия обеспечивает плотный контакт рабочей кромки с поверхностью движущегося штока, удаляя пыль, влагу, масляную пленку, песок и ледяную корку при его втягивании. Основное функциональное назначение данных РТИ — продление ресурса манжет, направляющих втулок и гильз цилиндров в механизмах дорожной, строительной, сельскохозяйственной и карьерной техники.

Для получения технической консультации, уточнения наличия типоразмеров на складе в Новосибирске или формирования заявки на производство партии, специалисты могут воспользоваться электронной почтой nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и конструкция: грязесъемники ГОСТ 24811

Изделия выпускаются методом компрессионного формования из резиновых смесей на основе бутадиен-нитрильного каучука (NBR). Стандарт ГОСТ 24811-81 регламентирует четыре основных типа конструктивного исполнения, различающихся способом монтажа и условиями эксплуатации.

Классификация типов по ГОСТ 24811-81

1. Тип 1: Грязесъемники, устанавливаемые в посадочные места по ГОСТ 6540. Предназначены для штоков диаметром от 4 до 500 мм. Фиксация осуществляется фланцем или крышкой.
2. Тип 2: Грязесъемники, устанавливаемые в посадочные места по рекомендациям ИСО 3320. Монтируются в закрытую канавку. Для штоков диаметром от 4 до 900 мм.
3. Тип 3: Комбинированные (армированные) грязесъемники, состоящие из резинового элемента и металлического основания. Предназначены для запрессовки в открытые посадочные места.
4. Тип 4: Грязесъемники, закрепляемые запрессовкой в посадочные места по ГОСТ 6540 (аналогичны типу 3, но с иной геометрией).

Материаловедение и свойства

Для производства используются резины следующих групп:

• Группа 1: Для работы в воздухе, минеральных маслах и воде при температурах от -30°С до +100°С.
• Группа 2 (Северное исполнение): Морозостойкая резина, работоспособная в диапазоне от -60°С до +100°С.
• Группа 3: Маслобензостойкая резина повышенной твердости для тяжелых условий.

Нормативные стандарты и параметры эксплуатации

Геометрические размеры, допуски и методы испытаний строго соответствуют требованиям ГОСТ 24811-81.

Эксплуатационные параметры

• Скорость возвратно-поступательного движения: До 0.5 м/с (для резины группы 1, 2) и до 5 м/с (для специальных исполнений).
• Ход штока: До 10 метров.
• Частота срабатывания: До 0.5 Гц.
• Рабочая среда: Воздух, минеральные масла, эмульсии, вода, дизельное топливо.

Техническое предупреждение: При выборе грязесъемника для работы в условиях сильного обледенения или налипания твердых фракций (бетон, битум) стандартные резиновые изделия типа 1 и 2 могут не обеспечить достаточную жесткость кромки. В таких случаях рекомендуется использовать грязесъемники типа 3 (армированные) или переходить на аналоги из полиуретана (PU), обладающие в 3-5 раз большей износостойкостью и жесткостью.

Сравнение типов грязесъемников:

Сферы применения в промышленности

Грязесъемники ГОСТ 24811 востребованы для ремонта и комплектации отечественной техники:

• Дорожно-строительная техника: Гидроцилиндры бульдозеров, грейдеров, экскаваторов.
• Сельское хозяйство: Тракторы, комбайны, навесное оборудование (плуги, сеялки).
• Горнодобывающая отрасль: Шахтное оборудование, буровые станки.
• Станкостроение: Пневматические приводы, прессы.
• Транспорт: Гидроборты, самосвальные установки.

Коммерческие условия и сотрудничество

Компания «Резиномир» осуществляет поставки формовых РТИ для промышленных предприятий и ремонтных баз.
Условия работы:

• Ассортимент: В наличии на складе широкий размерный ряд грязесъемников всех типов (1, 2, 3, 4) для штоков диаметром от 10 до 300 мм.
• Производство: При отсутствии нужного типоразмера возможно изготовление партии под заказ по чертежам или образцам (в том числе из полиуретана).
• Ценообразование: Чтобы рассчитать стоимость заказа, направьте спецификацию с указанием типа, диаметра штока и количества. Мы предлагаем продукцию оптом и в розницу. Прайс-лист на серийные позиции доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями до терминала или адреса получателя.
• Гарантия: Предоставляем паспорта качества, подтверждающие соответствие ГОСТ 24811-81.

FAQ: Часто задаваемые вопросы

1. Как расшифровать маркировку грязесъемника 2-50?
Первая цифра «2» обозначает тип грязесъемника по ГОСТ 24811-81 (устанавливается в посадочное место по ИСО 3320, т.е. в канавку). Цифра «50» — это номинальный диаметр штока в миллиметрах (d = 50 мм). Полная маркировка может содержать номер группы резины.

2. Можно ли заменить резиновый грязесъемник на полиуретановый?
Да, замена целесообразна в 90% случаев. Полиуретан обладает лучшей износостойкостью, морозостойкостью и прочностью на разрыв. Однако следует учитывать, что полиуретан жестче резины, поэтому для установки в закрытые канавки (тип 2) может потребоваться предварительный разогрев изделия в горячей воде или масле.

3. Что делать, если посадочное место разбито?
Если посадочное место в крышке цилиндра (грундбуксе) изношено или корродировано, установка стандартного грязесъемника не обеспечит натяга. В этом случае мы можем изготовить грязесъемник ремонтного размера (с увеличенным наружным диаметром) методом точения из полиуретана.

4. Подходят ли эти грязесъемники для импортной техники?
Грязесъемники Типа 2 соответствуют рекомендациям ISO 3320, поэтому они геометрически совместимы со многими импортными гидроцилиндрами. Однако для тяжелой импортной техники (CAT, Komatsu) часто требуются специфические профили, которые мы также можем изготовить на заказ.

5. Как часто нужно менять грязесъемник?
Грязесъемник — это расходный элемент, принимающий на себя основную абразивную нагрузку. Его состояние рекомендуется проверять при каждом ТО. При появлении трещин, разрывов кромки или следов протечек масла (масляное кольцо на штоке) грязесъемник подлежит немедленной замене, чтобы не допустить повреждения основных уплотнений и штока.
