Кольца стопорные внутренние
Отображение 1–20 из 115Цены: по возрастанию
Внутренние стопорные кольца (пружинные упорные кольца) представляют собой разрезные крепежные элементы, устанавливаемые в отверстия корпусных деталей механизмов. Основное функциональное назначение данных метизов — предотвращение осевого смещения подшипников качения, втулок, манжет и других деталей, смонтированных внутри цилиндрических отверстий. Благодаря упругой деформации, кольцо надежно фиксируется в специальной канавке, создавая жесткий упор и воспринимая осевые нагрузки, возникающие в процессе работы узла. Применение данной арматуры позволяет отказаться от использования резьбовых крышек и фланцев, что снижает металлоемкость и габариты конструкции.
Для получения технической консультации, подбора аналогов по стандартам DIN/ГОСТ или уточнения наличия на складе в Новосибирске, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.
Технические характеристики и производство: кольца стопорные внутренние

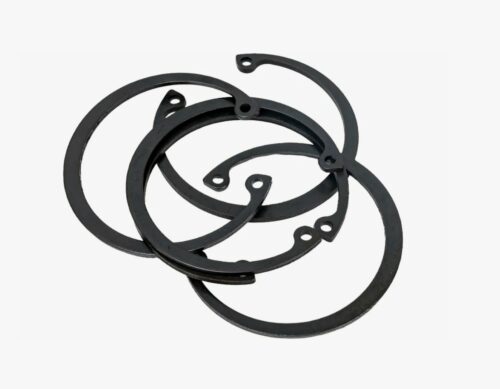

Конструктивно изделие представляет собой незамкнутое кольцо эксцентрической формы: ширина полотна меняется по окружности, достигая максимума в средней части и минимума у «ушек». Такая геометрия обеспечивает плотное прилегание к дну канавки по всему периметру и равномерное распределение нагрузки при деформации сжатия.
Материаловедение и свойства
Для обеспечения необходимых пружинных характеристик кольца стопорные внутренние изготавливаются из углеродистых рессорно-пружинных сталей.
- Марки стали: Основным материалом служит сталь 65Г (по ГОСТ 14959), а также 60С2А. Для работы в агрессивных средах применяются нержавеющие стали марок 40Х13 или зарубежные аналоги AISI 304 / AISI 316.
- Термообработка: Изделия подвергаются закалке и отпуску до достижения твердости в диапазоне 40–50 HRC. Это придает металлу необходимую упругость, позволяющую кольцу сжиматься при монтаже и возвращаться в исходное состояние без остаточной деформации.
- Защитные покрытия: Базовым исполнением является химическое оксидирование с промасливанием (черный цвет). Для повышения коррозионной стойкости применяется гальваническое цинкование (белый или желтый цинк) и кадмирование.
Технология изготовления
Производство осуществляется методом вырубки (штамповки) из стальной ленты или листа, либо навивки из проволоки сплющенного (прямоугольного) сечения. Штампованные кольца обладают лучшими показателями плоскостности и точности геометрических размеров.
Нормативные стандарты и параметры
В российской промышленности производство и приемка внутренних колец регулируются ГОСТ 13943-86. Данный стандарт распространяется на пружинные упорные плоские внутренние эксцентрические кольца и канавки для них. Прямым европейским аналогом является немецкий стандарт DIN 472.
Изделия по ГОСТ 13943-86 и DIN 472 в большинстве типоразмеров взаимозаменяемы, однако при подборе импортных аналогов для ответственных узлов рекомендуется сверять толщину кольца и диаметр монтажных отверстий.
Сравнение характеристик материалов стопорных колец:
| Характеристика | Сталь 65Г (Оксидированная) | Сталь 65Г (Оцинкованная) | Нержавеющая сталь (AISI 304) |
|---|---|---|---|
| Твердость (HRC) | 44 – 50 | 44 – 50 | 38 – 45 |
| Коррозионная стойкость | Низкая (требует смазки) | Средняя | Высокая |
| Рабочая температура | до +200°С | до +200°С | до +300°С |
| Магнитные свойства | Магнитная | Магнитная | Слабомагнитная |
| Сфера применения | Редукторы, внутри корпусов | Наружные узлы, влажность | Пищевая, хим. промышленность |
Классификация и типоразмеры
Размер стопорного кольца определяется номинальным диаметром отверстия корпуса, а не фактическим внешним диаметром кольца в свободном состоянии (который всегда больше номинала для обеспечения натяга).
- Диапазон диаметров: От 8 мм до 300 мм и выше.
- Толщина: Важный параметр, определяющий несущую способность. Варьируется от 0.8 мм до 4.0 мм в зависимости от диаметра.
- Тип исполнения: Стандартные (нормальные) и усиленные (heavy duty) с увеличенной толщиной для высоких осевых нагрузок (соответствуют DIN 472 Heavy).
Техническое предупреждение: При монтаже внутренних колец категорически запрещается сжимать их до соприкосновения «ушек» или превышать предел упругости металла. Чрезмерное сжатие приводит к пластической деформации, вследствие чего кольцо теряет круглую форму, неплотно прилегает к канавке и не обеспечивает расчетного удерживающего усилия. Для монтажа необходимо использовать специализированный инструмент (съемник с прямыми или изогнутыми губками, работающий на сжатие).
Сферы применения в промышленности
Кольца стопорные внутренние являются неотъемлемой частью узлов вращения в различных отраслях:
- Станкостроение и машиностроение: Фиксация подшипников в корпусах редукторов, электродвигателей, насосов.
- Автомобильная промышленность: Крепление поршневых пальцев, элементов трансмиссии, ступичных узлов.
- Гидравлика: Фиксация направляющих втулок и грязесъемников в гидроцилиндрах.
- Приборостроение: Прецизионная фиксация оптических элементов и механических передач.
Коммерческие условия и сотрудничество
Компания «Резиномир» специализируется на комплексном снабжении производственных предприятий метизной продукцией и промышленными комплектующими.
Условия работы:
- Ассортимент: В наличии на складе широкая номенклатура колец по ГОСТ 13943-86 и DIN 472.
- Поставка: Осуществляем отгрузку продукции оптом и мелкими товарными партиями (в зависимости от фасовки). Возможна поставка редких типоразмеров под заказ.
- Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить спецификацию с указанием условного диаметра и количества. Прайс-лист актуализируется в соответствии с изменениями стоимости металла. Мы предлагаем конкурентные цены для постоянных партнеров.
- Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
- Логистика: Отгрузка производится со склада в Новосибирске. Организуем доставку транспортными компаниями в любой регион.
- Гарантия: Гарантируем соответствие геометрических параметров и твердости требованиям стандартов.
FAQ: Часто задаваемые вопросы
1. Как правильно определить размер внутреннего стопорного кольца?
Размером кольца является диаметр отверстия (cylindrical bore), в которое оно устанавливается. Если замерить само кольцо в свободном состоянии, его внешний диаметр будет больше номинального (чтобы оно пружинило в канавке). Например, для отверстия 62 мм нужно кольцо с маркировкой «62», хотя его фактический диаметр будет около 65-66 мм.
2. Можно ли использовать кольцо повторно?
Повторное использование допускается только в случае отсутствия следов коррозии, механических повреждений и сохранения упругости. Если при демонтаже кольцо было деформировано (сжато «в овал») или потеряло плоскостность, его необходимо заменить. В ответственных узлах рекомендуется всегда устанавливать новые кольца.
3. В чем отличие ГОСТ 13943-86 от ГОСТ 13941-86?
ГОСТ 13943-86 описывает эксцентрические кольца (с переменной шириной), которые являются стандартом для большинства механизмов. ГОСТ 13941-86 относится к концентрическим кольцам (с постоянной шириной). Концентрические кольца дешевле в производстве, но хуже распределяют нагрузку и сложнее демонтируются.
4. Какой инструмент нужен для установки?
Для монтажа внутренних колец используются щипцы (съемники) стопорных колец, работающие на сжатие («сжим»). Губки инструмента вставляются в монтажные отверстия ушек, и при сжатии рукояток диаметр кольца уменьшается, позволяя ввести его в отверстие.
5. Что делать, если кольцо болтается в канавке?
Если кольцо имеет осевой люфт, это может быть вызвано износом канавки или неправильным подбором толщины кольца. В некоторых случаях применяются специальные компенсационные (дистанционные) шайбы или усиленные кольца с большей толщиной. Если люфт радиальный (кольцо прокручивается), это нормально, но оно должно плотно сидеть в канавке под действием собственных упругих сил.
