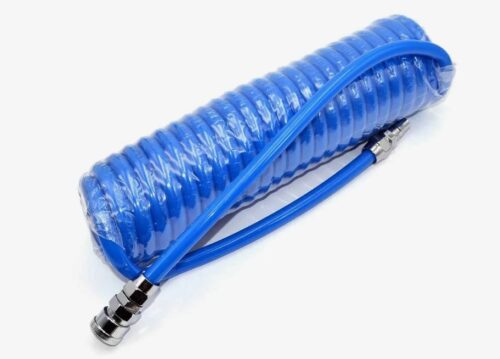

Пневмотрубки спиральные

Спиральные пневмотрубки (витые шланги) представляют собой гибкие магистрали для подачи сжатого воздуха, имеющие форму пружины. Изделия изготавливаются из термопластичных полимеров, обладающих «эффектом памяти формы», что позволяет им растягиваться при работе и возвращаться в компактное исходное состояние после снятия нагрузки. Данное конструктивное решение является стандартом для организации эргономичных рабочих мест с использованием ручного пневмоинструмента, подключения подвижных узлов оборудования и систем обдува, исключая провисание шлангов и их запутывание.

Для получения технической консультации, подбора длины и диаметра спирали или формирования заявки на поставку партии, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и материаловедение: пневмотрубки спиральные

Ключевым свойством спиральных трубок является их эластичность и способность выдерживать многократные циклы растяжения-сжатия без остаточной деформации и потери герметичности.

Применяемые материалы

1. Полиуретан (PU / TPU): Наиболее распространенный материал. Сочетает высокую гибкость, прочность на разрыв и стойкость к истиранию. Сохраняет эластичность при низких температурах (до -20°С … -30°С). Устойчив к минеральным маслам и озону.
2. Полиамид (PA 11 / PA 12): Более жесткий материал. Обладает повышенной термостойкостью (до +100°С) и химической инертностью. Используется там, где требуются высокие рабочие давления (до 20 бар).

Технология производства

Изготовление осуществляется методом экструзии полимерной трубки с последующей навивкой на оправку и термофиксацией в специальных печах. Это придает изделию стабильную спиральную форму. Качественная трубка имеет прямые «хвосты» (концы) длиной 10-50 см для удобства монтажа фитингов.

Нормативные стандарты и параметры эксплуатации

Производство пневматических трубок регулируется международными стандартами DIN 74324 и DIN 73378 (для полиамида).

Типоразмеры

Спиральные шланги маркируются по внешнему и внутреннему диаметру трубки, а также по рабочей длине.

• Диаметры (мм): 6×4, 8×5, 10×6.5, 12×8, 16×11.
• Рабочая длина: Указывается максимальная длина растяжения, при которой трубка сохраняет способность вернуться в исходное состояние (обычно составляет 80-90% от полной длины трубки). Стандартные длины: 2, 5, 7.5, 10, 15 метров.

Техническое предупреждение: При выборе спиральной трубки важно различать «полную длину трубки» и «рабочую длину». Полная длина — это длина распрямленной трубки. Рабочая длина — это расстояние, на которое спираль может растянуться без необратимой деформации. Обычно рабочая длина составляет около 60-80% от полной. Превышение этого предела приведет к тому, что спираль растянется и не вернется в исходное компактное состояние.

Сравнение свойств материалов спиральных шлангов:

Сферы применения в промышленности

Спиральные пневмотрубки востребованы везде, где требуется подача воздуха к подвижным потребителям:

• Автосервисы и шиномонтаж: Подключение гайковертов, подкачка шин, продувочные пистолеты.
• Сборочные линии: Подвесные системы для шуруповертов и заклепочников.
• Станкостроение: Подача воздуха к подвижным кареткам станков с ЧПУ.
• Мебельное производство: Подключение пневматических степлеров и шлифмашинок.
• Транспорт: Соединение пневмосистем тягача и полуприцепа (спирали «перекидки»).

Коммерческие условия и сотрудничество

Компания «Резиномир» осуществляет поставки компонентов пневмосистем для промышленных предприятий и сервисных центров.
Условия работы:

• Ассортимент: В наличии спиральные шланги из полиуретана и полиамида, с установленными фитингами (быстросъемы типа Rapid или накидная гайка) и без них.
• Комплектация: Предлагаем фитинги, поворотные соединения и защитные пружины для предотвращения заломов на концах.
• Ценообразование: Чтобы рассчитать стоимость заказа, укажите диаметр, длину и тип концевых соединений. Мы предлагаем продукцию оптом (упаковками) и в розницу. Прайс-лист доступен по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Товар отпускается со склада. Организуем доставку транспортными компаниями.
• Гарантия: Гарантируем сохранение формы спирали и герметичность соединений.

FAQ: Часто задаваемые вопросы

1. Как выбрать диаметр спирального шланга?
Диаметр выбирается исходя из расхода воздуха вашего инструмента.

• 6×4 мм: Для продувочных пистолетов, аэрографов, маломощной пневматики.
• 8×5 мм: Для дрелей, шуруповертов, заклепочников.
• 10×6.5 мм и 12×8 мм: Для гайковертов 1/2″, шлифмашинок, краскопультов с высоким расходом (HVLP). Использование шланга малого сечения с мощным инструментом приведет к падению мощности («удушению»).

2. Идут ли фитинги в комплекте?
Мы поставляем как «голые» спирали (только трубка), так и готовые комплекты с установленными фитингами. Наиболее популярны комплекты с быстросъемными муфтами (рапид) или поворотными фитингами с наружной резьбой 1/4″ или 3/8″.

3. Можно ли использовать спиральную трубку для воды?
Да, полиуретан устойчив к воде. Спиральные шланги часто используют на автомойках или для полива в теплицах (системы туманообразования), где важно, чтобы шланг не лежал на земле.

4. Что делать, если спираль растянулась и не сжимается?
Это происходит при превышении рабочей длины растяжения или использовании некачественного материала. Вернуть форму полностью невозможно. Для предотвращения этого рекомендуется использовать шланги с запасом длины и устанавливать ограничительные тросики, если возможно чрезмерное растяжение.

5. Почему шланг ломается возле фитинга?
Место соединения с фитингом испытывает наибольшие нагрузки на изгиб. Для решения проблемы рекомендуется использовать фитинги с защитными пружинами (spring guard), которые распределяют нагрузку и предотвращают залом трубки.
