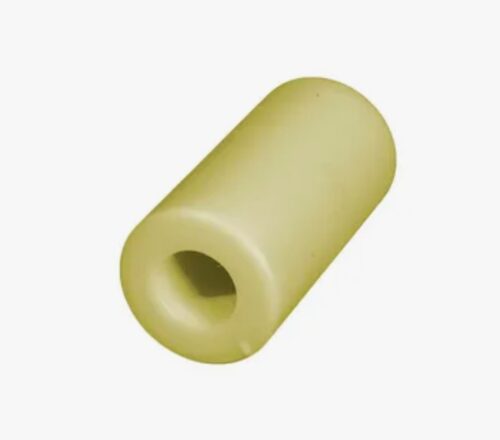

Капролон втулки

Втулки из капролона (полиамида-6) представляют собой готовые детали или полуфабрикаты цилиндрической формы, предназначенные для использования в качестве подшипников скольжения, направляющих и защитных элементов в узлах трения машин и механизмов. Основное функциональное назначение изделий — снижение коэффициента трения, предотвращение износа сопряженных металлических деталей (валов, осей) и гашение вибрационных нагрузок. Капролоновые втулки успешно заменяют аналогичные изделия из бронзы, латуни и баббита, обеспечивая снижение веса узла и увеличение его ресурса при работе в условиях ограниченной смазки или агрессивных сред.

Для получения технической консультации, уточнения наличия типоразмеров на складе в Новосибирске или расчета стоимости изготовления партии по чертежам, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Технические характеристики и производство: капролон втулки

Производство втулок осуществляется двумя методами: механической обработкой (точением) из стержневых заготовок или методом свободного литья (для крупных серий и больших диаметров). Материал, полиамид 6 блочный, характеризуется высокой механической прочностью, усталостной выносливостью и химической инертностью.

Материаловедение и модификации

В зависимости от условий эксплуатации, втулки изготавливаются из различных модификаций капролона:

• Капролон «А» (натуральный): Базовый материал без добавок. Обладает высокими диэлектрическими свойствами и разрешен для контакта с пищевыми продуктами. Цвет: белый или кремовый.
• Капролон «Б» (графитонаполненный): Композит с добавлением мелкодисперсного графита. Имеет черный цвет. Графит снижает коэффициент трения в 2-3 раза, что делает данный материал оптимальным для втулок, работающих в узлах сухого трения (без смазки).
• Маслонаполненный: Содержит смазку в структуре полимера. Обеспечивает эффект самосмазывания на протяжении всего срока службы детали и имеет сниженное водопоглощение.

Физико-механические свойства

• Плотность: 1150–1160 кг/м³. В 7 раз легче бронзы, что снижает инерционность вращающихся узлов.
• Коэффициент трения по стали: 0.2–0.3 (без смазки), 0.05–0.08 (со смазкой).
• Твердость: 130–140 МПа (по Бринеллю).
• Рабочая температура: От -40°С до +100°С.
• Предел прочности при сжатии: Не менее 90 МПа.

Нормативные стандарты и типоразмеры

Изготовление втулок и заготовок регламентируется техническими условиями ТУ 2224-036-00203803-2012 (ранее ТУ 6-05-988-87). Допуски на размеры готовых изделий при механической обработке соответствуют квалитетам по ГОСТ 25346-89.

Размеры и конфигурации

Втулки могут поставляться в виде:

1. Черновых заготовок (труб): С припуском на обработку по внешнему и внутреннему диаметру.
2. Готовых деталей: Изготовленных по чертежам заказчика с чистовыми размерами, фасками, канавками для смазки и буртиками (фланцами).

Диапазон размеров охватывает внутренние диаметры от 10 мм до 500 мм и более. Толщина стенки варьируется в зависимости от нагрузочной способности.

Техническое предупреждение: При установке капролоновой втулки в металлический корпус методом запрессовки необходимо учитывать высокий коэффициент теплового линейного расширения полиамида (в 10 раз выше стали) и его гигроскопичность (водопоглощение до 2%). Для предотвращения заклинивания вала при нагреве или во влажной среде следует предусматривать увеличенные монтажные зазоры или использовать маслонаполненный капролон с меньшим водопоглощением.

Сравнение свойств материалов для подшипников скольжения:

Сферы применения в промышленности

Капролон втулки являются универсальным решением для ремонта и модернизации оборудования:

• Спецтехника: Втулки шарнирных соединений стрел экскаваторов, ковшей погрузчиков, отвалов бульдозеров.
• Грузоподъемное оборудование: Втулки блоков полиспастов, роликов, колес кранов. Капролон бережно относится к стальным канатам, продлевая их ресурс.
• Сельское хозяйство: Узлы трения сеялок, комбайнов, работающие в условиях сильной запыленности. Капролон способен «поглощать» мелкие абразивные частицы без повреждения вала.
• Пищевая промышленность: Подшипники скольжения в оборудовании розлива, фасовки и переработки (натуральный капролон).
• Судостроение: Дейдвудные подшипники, втулки рулевых устройств (материал стоек к морской воде и не корродирует).

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на поставках и изготовлении изделий из конструкционных пластмасс. Мы предлагаем гибкие условия для промышленных предприятий.

Условия работы:

• Изготовление под заказ: Производим втулки по чертежам, эскизам или предоставленным образцам (реверс-инжиниринг).
• Ценообразование: Цена зависит от габаритов изделия, марки материала (натуральный/графитонаполненный) и объема партии. Чтобы рассчитать стоимость, отправьте техническое задание. Мы предлагаем продукцию оптом и мелкими сериями. Прайс-лист на токарные работы формируется индивидуально.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Готовая продукция упаковывается и передается в транспортную компанию для доставки в любой регион РФ или подготавливается к самовывозу со склада.
• Гарантия: Предоставляем паспорт качества и гарантию соответствия геометрических параметров чертежу и физико-механических свойств материала ТУ.

FAQ: Часто задаваемые вопросы

1. Можно ли заменить бронзовую втулку на капролоновую?
Да, это целесообразно в 90% случаев для узлов скольжения. Капролоновая втулка служит в 2 раза дольше бронзовой, снижает шум, не требует частой смазки и стоит значительно дешевле. Ограничением является только температура (до +100°С) и экстремально высокие ударные нагрузки.

2. Нужна ли смазка для капролоновых втулок?
Капролон, особенно графитонаполненный, может работать в режиме сухого трения. Однако наличие смазки (литол, солидол, масло) улучшает отвод тепла и снижает коэффициент трения, продлевая ресурс узла в несколько раз. При работе в воде смазкой служит сама вода.

3. Как правильно запрессовать втулку?
Запрессовку рекомендуется производить с использованием оправки, чтобы избежать перекосов. Для облегчения монтажа втулку можно охладить (например, в жидком азоте или сухом льду), а посадочное место нагреть. Это позволит установить деталь с необходимым натягом без повреждения поверхности.

4. Вы делаете втулки с буртиком?
Да, технология токарной обработки на станках с ЧПУ позволяет изготавливать втулки любой конфигурации: цилиндрические, конические, с фланцем (буртиком), с внутренними смазочными канавками.

5. Какой минимальный заказ?
Мы работаем с заказами от 1 штуки. Это позволяет нашим клиентам оперативно получать детали для ремонта уникального оборудования без необходимости заказывать крупные партии.
