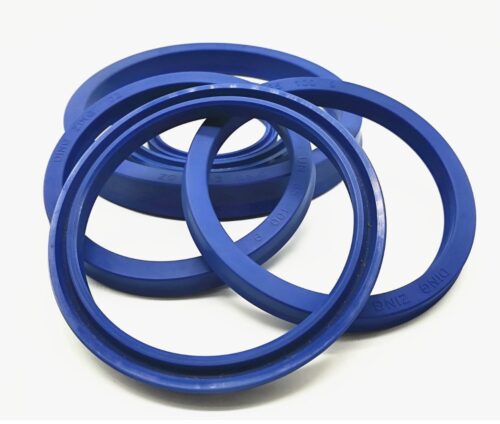

Манжеты пневматические

Пневматические манжеты представляют собой специализированную группу уплотнительных элементов, предназначенных для герметизации поршней и штоков в цилиндрах и клапанах, работающих под давлением сжатого воздуха или инертных газов. Основное отличие данных изделий от гидравлических аналогов заключается в специфике рабочей среды: воздух обладает низкой вязкостью и не обеспечивает смазки пары трения, что требует применения материалов с низким коэффициентом трения и особых геометрических профилей (например, с сохранением смазки). Изготовление манжет на заказ позволяет оперативно восстанавливать работоспособность импортного пневмооборудования и создавать нестандартные уплотнительные узлы.

Для получения технической консультации, согласования чертежей или расчета стоимости изготовления партии в Новосибирске, специалисты могут направить техническое задание на электронную почту nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Технология производства: манжеты пневматические на заказ

Производство пневматических уплотнений базируется на методах, обеспечивающих высокую точность геометрии и чистоту поверхности, что критично для работы с газообразными средами.

Метод точения (Seal Jet)

Основным способом изготовления малых и средних серий (от 1 штуки) является механическая обработка полимерных заготовок на станках с ЧПУ. Технология Seal Jet позволяет вытачивать сложные профили из полиуретана, тефлона или резины без изготовления пресс-форм.
Преимущества технологии:

• Высокая точность: Допуски ±0.01 мм обеспечивают герметичность при низких давлениях.
• Отсутствие дефектов: Точеные изделия не имеют облоя и литьевых швов, которые могут стать причиной утечки воздуха.
• Сложные профили: Возможность изготовления комбинированных уплотнений (манжета + грязесъемник) или профилей с канавками для удержания смазки.

Применяемые материалы и свойства

Выбор материала для пневматики диктуется необходимостью минимизировать трение «на сухую» и обеспечить герметичность при низком давлении страгивания.

1. Полиуретан (PU / EU): Основной материал. Обладает высокой износостойкостью и прочностью. Специальные «мягкие» марки полиуретана (твердостью 85-90 Shore A) обеспечивают хорошее прилегание. Диапазон: -30°С … +80°С (до +110°С спецмарки).
2. Нитрильный каучук (NBR): Классический материал для пневматики. Обладает хорошей эластичностью, работает с распыленным маслом. Диапазон: -30°С … +100°С.
3. Фторкаучук (FKM): Используется в высокотемпературных узлах (до +200°С) и при наличии агрессивных примесей в воздухе.
4. Фторопласт (PTFE) с наполнителями: Применяется в безсмазочных цилиндрах («сухой ход») благодаря рекордно низкому коэффициенту трения.

Нормативные стандарты и параметры

При изготовлении пневматических манжет производители ориентируются на ГОСТ 6678-72 («Манжеты резиновые уплотнительные для пневматических устройств») и международные стандарты ISO 3320, DIN 3760.

Классификация профилей

• Тип 1 (для штока): Уплотнение имеет укороченную внутреннюю кромку.
• Тип 2 (для поршня): Уплотнение имеет укороченную внешнюю кромку.
• Комбинированные: Профили, совмещающие функцию уплотнения и грязесъемника (с дополнительной кромкой).
• Демпферные: Манжеты специальной формы для гашения удара в конце хода поршня.

Сравнение характеристик материалов для пневматики:

Техническое предупреждение: Пневматические системы часто работают при давлениях до 1.0 МПа (10 бар), что значительно ниже, чем в гидравлике. Однако основной проблемой является трение и нагрев. При заказе манжет для цилиндров с высокой частотой срабатывания необходимо выбирать материалы с низким гистерезисом (саморазогревом) и обеспечивать наличие смазки в системе, либо использовать PTFE-композиты для работы «на сухую».

Сферы применения в промышленности

Манжеты пневматические (изготовление на заказ) востребованы для ремонта и комплектации:

• Пневмоцилиндры: Festo, Camozzi, SMC и их аналоги (особенно нестандартные хода и диаметры).
• Упаковочное оборудование: Фасовочные линии, дозаторы, укупорщики (пищевой допуск материалов).
• Робототехника: Пневматические захваты и манипуляторы.
• Транспорт: Тормозные системы, пневмоподвеска, приводы дверей автобусов и вагонов метро.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на инжиниринге и производстве промышленных уплотнений. Мы предлагаем гибкие условия для производственных предприятий.

Условия работы:

• Изготовление под заказ: Производим уплотнения по чертежам, эскизам или предоставленным образцам (реверс-инжиниринг). Диапазон диаметров: от 4 мм до 2500 мм.
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить заявку с указанием размеров ($d\times D\times h$), условий работы и количества. Мы предлагаем продукцию оптом и единичными экземплярами. Цена зависит от материала и сложности профиля. Прайс-лист на серийные заготовки предоставляется по запросу.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Сроки: Экспресс-изготовление методом точения занимает от 1 рабочего дня.
• Отгрузка: Готовая продукция передается в транспортную компанию для доставки в любой регион РФ или подготавливается к самовывозу со склада.
• Гарантия: Предоставляем паспорт качества и гарантию на соответствие размеров и свойств материала техническому заданию.

FAQ: Часто задаваемые вопросы

1. Чем пневматическая манжета отличается от гидравлической?
Пневматическая манжета имеет более мягкую и тонкую уплотняющую кромку («губку»), что позволяет ей срабатывать при низких давлениях воздуха (от 0.05 МПа) и снижает силу трения. Гидравлическая манжета более жесткая и массивная, рассчитанная на удержание высокого давления масла. Установка гидравлической манжеты в пневмоцилиндр приведет к залипанию и некорректной работе.

2. Можно ли изготовить манжету для работы без смазки?
Да, для пневмоцилиндров, работающих без подачи масляного тумана («сухой воздух»), мы изготавливаем манжеты из наполненного фторопласта (PTFE) или специального самосмазывающегося полиуретана с добавлением твердой смазки.

3. Что такое Z-образная манжета?
Это специальный профиль пневматического уплотнения поршня, который работает как двустороннее уплотнение (держит давление с обеих сторон) и имеет канавку для удержания консистентной смазки между кромками. Мы можем изготовить такой профиль на заказ.

4. Каков ресурс ваших манжет?
Ресурс зависит от условий эксплуатации (чистота воздуха, качество поверхности гильзы, температура). Полиуретановые манжеты в нормальных условиях обеспечивают ресурс в 3-5 раз выше резиновых аналогов по ГОСТ 6678-72, выдерживая миллионы циклов.

5. Минимальная партия для заказа?
При использовании технологии точения (Seal Jet) минимальный заказ составляет 1 штуку. Это оптимально для ремонта уникального оборудования.
