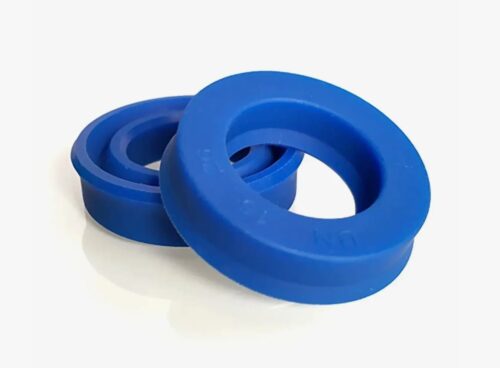

Манжеты гидравлические ГОСТ

Манжеты гидравлические представляют собой уплотнительные элементы контактного типа, предназначенные для герметизации зазора между цилиндром и поршнем (уплотнение поршня) или между штоком и грундбуксой (уплотнение штока) в гидравлических устройствах. Основное функциональное назначение данных изделий — предотвращение перетекания рабочей жидкости из полостей с высоким давлением и защита системы от потери давления, что обеспечивает КПД и работоспособность гидропривода. Изготовление манжет в соответствии с требованиями государственных стандартов (ГОСТ) или их импортных аналогов позволяет восстанавливать работоспособность промышленного оборудования, спецтехники и прессов.

Для получения технической консультации, согласования чертежей или расчета стоимости изготовления партии в Новосибирске, специалисты могут направить техническое задание на электронную почту nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Технология производства: манжеты гидравлические ГОСТ на заказ

Современное производство уплотнений переходит от традиционных методов формования резиновых смесей к высокоточной механической обработке полимерных заготовок. Это позволяет изготавливать изделия, полностью соответствующие посадочным местам по ГОСТ, но обладающие улучшенными эксплуатационными характеристиками.

Метод точения (Seal Jet)

Основным способом изготовления малых и средних серий (от 1 шт.) является метод точения на станках с ЧПУ (технология Seal Jet). Процесс подразумевает обработку втулки (биллета) из полиуретана или эластомера специальным резцом.
Преимущества технологии:

• Точность: Обеспечение допусков до ±0.01 мм.
• Отсутствие оснастки: Нет затрат на изготовление пресс-формы, что делает рентабельным выпуск единичных изделий.
• Оперативность: Производственный цикл занимает от нескольких минут.
• Адаптивность: Возможность корректировки размеров (натяга) для компенсации износа штока или гильзы («ремонтные размеры»).

Применяемые материалы и свойства

Выбор материала зависит от условий эксплуатации: давления, температуры и типа рабочей жидкости.

1. Полиуретан (PU / HPU): Основной конструкционный материал для современной гидравлики. Превосходит резину по износостойкости в 3–4 раза, обладает высокой стойкостью к экструзии (выдавливанию в зазор). Рабочее давление до 40–50 МПа. Температурный диапазон: -60°С … +110°С.
2. Резина (NBR): Бутадиен-нитрильный каучук. Используется для изготовления манжет, работающих при давлениях до 10–32 МПа. Маслобензостойкий материал. Диапазон: -30°С … +100°С.
3. Фторкаучук (FKM): Применяется в условиях высоких температур (до +200°С) и агрессивных химических сред.
4. Полиамид (POM / PA): Используется для изготовления защитных и направляющих колец, работающих в паре с манжетой.

Нормативные стандарты и классификация

В Российской Федерации действуют два основных стандарта, регламентирующих конструкцию и размеры гидравлических манжет. При изготовлении на заказ возможно производство изделий из полиуретана, геометрически совместимых с данными стандартами.

ГОСТ 14896-84

Стандарт распространяется на манжеты уплотнительные резиновые для гидравлических устройств.

• Тип 1: Манжеты для давлений от 0.1 до 50 МПа.
• Тип 3: Манжеты для давлений от 0.1 до 32 МПа.
  Данные уплотнения предназначены для работы в возвратно-поступательном движении со скоростью до 0.5 м/с.

ГОСТ 6969-54

Распространяется на манжеты воротниковые (U-образного сечения) для гидравлических приводов.

• Предназначены для давлений до 32 МПа (при использовании защитных колец — до 50 МПа).
• В настоящее время стандарт считается устаревшим, но оборудование с посадочными местами под этот тип манжет продолжает эксплуатироваться. Современные полиуретановые аналоги обеспечивают лучшую герметичность в тех же посадочных местах.

Сравнение характеристик материалов при изготовлении по ГОСТ:

Техническое предупреждение: При замене резиновых манжет на полиуретановые в посадочных местах по ГОСТ 14896-84 или ГОСТ 6969-54 следует учитывать разницу в модуле упругости. Полиуретан жестче резины, поэтому для установки в закрытые канавки малого диаметра (менее 25-30 мм) может потребоваться предварительный разогрев манжеты в масле или воде до +60…+80°С для придания эластичности при монтаже.

Технические параметры и подбор

Для корректного изготовления манжеты необходимо учитывать не только размеры посадочного места, но и условия работы.

1. Типоразмеры: Обозначаются как $d\times D$, где $d$ — диаметр штока, $D$ — диаметр цилиндра. Технология точения позволяет изготавливать любые промежуточные размеры с шагом 1 мм.
2. Профиль: В зависимости от задачи выбирается симметричный профиль (универсальный), профиль с укороченной внутренней кромкой (для штока) или внешней кромкой (для поршня).
3. Зазор экструзии: Величина радиального зазора между подвижными частями определяет максимальное давление. При зазоре >0.2 мм и давлении >10 МПа обязательна установка защитных (опорных) колец.

Сферы применения в промышленности

Манжеты гидравлические ГОСТ (изготовление на заказ) востребованы для обслуживания парка станочного оборудования и спецтехники:

• Горнодобывающая промышленность: Гидроцилиндры проходческих щитов, крепи, карьерных экскаваторов. Полиуретан эффективно противостоит угольной пыли и грязи.
• Металлургия: Гидроприводы прокатных станов, прессовое оборудование (кузнечно-прессовые машины).
• Сельское хозяйство: Гидроцилиндры навесного оборудования тракторов и комбайнов (часто требуются ремонтные размеры из-за износа штоков).
• Станкостроение: Ремонт гидравлических патронов, зажимных устройств и гидростанций старых советских станков.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на инжиниринге и производстве промышленных уплотнений. Мы предлагаем сотрудничество производственным предприятиям и ремонтным сервисам.

Условия работы:

• Изготовление под заказ: Производим уплотнения по чертежам, эскизам или образцам. Возможно изготовление аналогов импортных манжет с сохранением посадочных размеров.
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить заявку с указанием размеров и количества. Итоговая цена зависит от материала и сложности профиля. Мы предлагаем продукцию оптом и в розницу (от 1 шт.). Прайс-лист на серийные заготовки предоставляется по запросу.
• Оплата: Работаем с юридическими лицами и ИП по безналичному расчету (с НДС).
• Сроки: Экспресс-изготовление методом точения занимает от 1 рабочего дня.
• Отгрузка: Готовая продукция передается в транспортную компанию для доставки в любой регион РФ. Возможен самовывоз со склада.
• Гарантия: Предоставляем паспорт качества и гарантию на соответствие геометрических параметров и физико-механических свойств материала.

FAQ: Часто задаваемые вопросы

1. Можно ли изготовить манжету ГОСТ 14896-84 из полиуретана?
Да, это распространенная практика. Мы изготавливаем манжеты с геометрией, соответствующей посадочным местам ГОСТ, но из импортного полиуретана. Такое изделие служит дольше резинового оригинала, лучше держит давление и устойчиво к механическим повреждениям.

2. Что делать, если шток имеет выработку?
Если на штоке имеется износ, установка стандартной манжеты не обеспечит герметичность. Мы можем изготовить манжету «ремонтного размера» — с уменьшенным внутренним диаметром (увеличенным натягом) по штоку, что позволит компенсировать выработку без замены металла.

3. В чем разница между манжетой и воротником?
Термин «воротник» часто применяется к манжетам по ГОСТ 6969-54, имеющим U-образное сечение и работающим за счет распирания кромок давлением. Конструктивно это одно и то же — уплотнение штока или поршня. Современные профили имеют более сложную геометрию для улучшения герметичности при низких давлениях.

4. Какое давление выдерживают ваши манжеты?
Манжеты из полиуретана твердостью 95 ед. по Шору А способны работать при давлении до 40-50 МПа. При более высоких давлениях или больших зазорах необходимо использовать профили с интегрированными опорными кольцами из полиамида (POM).

5. Минимальная партия для заказа?
При использовании технологии точения минимальная партия составляет 1 штуку. Это оптимально для аварийного ремонта. Для серийного производства (сотни штук) возможен расчет стоимости изготовления пресс-формы.
