Армированные манжеты (широко известные как сальники) представляют собой радиальные уплотнения валов, предназначенные для герметизации вращающихся элементов в механизмах и агрегатах. Конструктивно изделие состоит из эластомерного элемента, металлического каркаса (арматуры), придающего жесткость, и стяжной пружины (браслетной пружины), обеспечивающей постоянный радиальный прижим рабочей кромки к поверхности вала. Основное назначение данных уплотнений — предотвращение утечки рабочей среды (масла, смазки, эмульсии) из корпуса механизма и защита внутреннего объема от проникновения пыли, влаги и грязи.
Для получения инженерной консультации, согласования чертежей или расчета стоимости изготовления партии в Новосибирске, специалисты могут направить техническое задание на электронную почту nsk@rti-land.ru или связаться с техническим отделом по телефону +7 (800) 302-31-42.
Технология производства и материаловедение
Изготовление нестандартных армированных манжет требует применения специализированных технологий, отличных от массового конвейерного производства. В зависимости от объема партии и технических требований выбирается метод формообразования.
Методы изготовления
- Точение (Seal Jet): Метод механической обработки заготовок из полиуретана или эластомеров на станках с ЧПУ. Позволяет изготавливать манжеты любого профиля диаметром до 2500 мм без использования металлической арматуры (ее роль выполняет жесткость самого материала или специальная конструкция профиля). Оптимально для единичных заказов и ремонтных комплектов.
- Компрессионное формование (Вулканизация): Классический метод изготовления резинометаллических изделий. В пресс-форму закладывается металлический каркас (предварительно обработанный адгезивом) и сырая резиновая смесь. Под воздействием температуры и давления происходит вулканизация резины и ее адгезия к металлу. Применяется для серийного производства.
Применяемые материалы
Выбор эластомера определяет эксплуатационные границы изделия.
- Бутадиен-нитрильный каучук (NBR): Стандартный материал для работы в среде минеральных масел, дизельного топлива, пластичных смазок. Температурный диапазон: -30°С … +100°С. Скорость скольжения до 10 м/с.
- Фторкаучук (FKM / Viton): Обладает высокой термостойкостью и химической инертностью. Работает в гипоидных маслах, кислотах, при температурах от -20°С до +200°С (кратковременно до +250°С). Допустимая скорость скольжения — до 35 м/с.

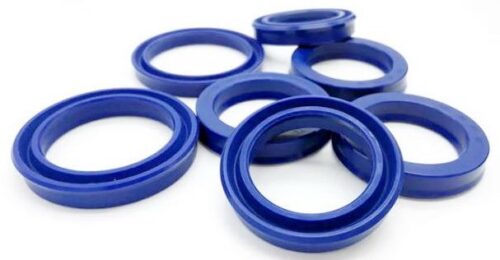

- Полиуретан (PU / HPU): Характеризуется повышенной износостойкостью (в 3-4 раза выше резины) и прочностью. Применяется в условиях сильного абразивного воздействия и высоких давлений. Диапазон: -60°С … +110°С.
Металлический каркас изготавливается из углеродистой стали с антикоррозийным покрытием или нержавеющей стали (для агрессивных сред). Пружина выполняется из пружинной стали.
Технические характеристики: манжеты армированные (изготовление на заказ)
Производство сальников в Российской Федерации регламентируется ГОСТ 8752-79 «Манжеты резиновые армированные для валов». При изготовлении на заказ также возможно исполнение по международным стандартам DIN 3760 и ISO 6194, что актуально для импортозамещения уплотнений иностранной техники.
Классификация и типы профилей
Согласно ГОСТ 8752-79, выделяют два основных типа манжет:
- Тип 1 (однокромочные): Предназначены исключительно для предотвращения утечки уплотняемой среды.
- Тип 2 (однокромочные с пыльником): Имеют дополнительную кромку (пыльник), защищающую узел от проникновения пыли и грязи извне.
В международной классификации (DIN) эти типы обозначаются как A (без пыльника) и AS (с пыльником). При индивидуальном заказе возможно изменение геометрии профиля: усиление кромки для работы под давлением (до 1.0 МПа), изменение угла насечки для создания гидродинамического эффекта возврата масла.
Ниже приведено сравнение эксплуатационных параметров материалов для армированных манжет:
| Материал | Твердость (Shore A) | Макс. скорость скольжения (м/с) | Температурный диапазон | Химическая стойкость |
|---|---|---|---|---|
| NBR (Резина) | 70 — 90 | 10 — 12 | -30°С … +100°С | Минеральные масла, вода |
| FKM (Фторкаучук) | 75 — 90 | 30 — 35 | -20°С … +200°С | Масла с присадками, кислоты |
| PU (Полиуретан) | 93 — 96 | 5 — 8 | -60°С … +110°С | Абразивные среды, высокое давление |
| VMQ (Силикон) | 60 — 80 | до 20 | -60°С … +200°С | Пищевые среды, воздух |
Техническое предупреждение: Работоспособность армированной манжеты на 50% зависит от состояния поверхности вала. Твердость вала должна составлять не менее 45 HRC (для скорости > 4 м/с), а шероховатость поверхности (Ra) — в пределах 0.2–0.63 мкм. При наличии на валу рисок, коррозии или выработки («канавки»), установка новой стандартной манжеты не обеспечит герметичность. В таких случаях требуется либо восстановление вала (шлифовка, напыление), либо изготовление манжеты со смещенной рабочей кромкой.
Типоразмеры и параметры
При заказе изделия необходимо указывать размеры в формате: d×D×h, где:
- d — диаметр вала (мм);
- D — диаметр посадочного отверстия (мм);
- h — высота (ширина) манжеты (мм).
Технологические возможности позволяют изготавливать уплотнения для валов диаметром от 4 мм до 2000 мм.
Сферы применения в промышленности
Услуга изготовления армированных манжет по индивидуальным параметрам востребована в следующих отраслях:
- Тяжелое машиностроение: Уплотнение валов редукторов, прокатных станов, дробильного оборудования.
- Спецтехника: Ремонт гидронасосов, мостов и трансмиссий экскаваторов, бульдозеров (особенно импортных марок Komatsu, CAT, JCB).
- Нефтегазовый сектор: Герметизация буровых установок, вертлюгов, насосов перекачки нефти (используются маслобензостойкие и взрывозащищенные материалы).
- Химическая промышленность: Сальники для мешалок и реакторов, работающих в агрессивных средах (исполнение из фторкаучука с пружиной из нержавеющей стали).
Коммерческие условия и сотрудничество
Компания «Резиномир» осуществляет инжиниринг и производство промышленных уплотнений в Новосибирске. Мы предлагаем гибкие условия для снабжения предприятий.
- Ценообразование: Чтобы рассчитать стоимость заказа, необходимо предоставить чертеж, эскиз или маркировку оригинального изделия. Цена зависит от выбранного материала, метода производства (точение или пресс-форма) и объема партии.
- Оптом и в розницу: Мы работаем с заказами от 1 штуки (методом точения Seal Jet), что актуально для аварийных ремонтов. Для серийных партий предлагаем специальные условия и изготовление оснастки. Прайс-лист на серийные позиции доступен по запросу.
- Поставка под заказ: Обеспечиваем минимальные сроки производства благодаря наличию сырья на складе.
- Оплата: Безналичный расчет для юридических лиц и ИП (с выделением НДС).
- Отгрузка: Готовая продукция передается в транспортную компанию для доставки в любой регион РФ. Возможен самовывоз.
- Гарантия: Предоставляем паспорт качества и гарантию на соответствие размеров и физико-механических свойств материала техническому заданию.
FAQ: Часто задаваемые вопросы
1. Что делать, если на валу есть выработка от старого сальника?
Установка стандартной манжеты на изношенный вал неэффективна. Мы можем предложить два решения:
- Изготовить манжету с нестандартным профилем, где рабочая кромка смещена относительно оригинала, чтобы она работала по неизношенному участку вала.
- Изготовить ремонтную втулку на вал (Speedi-Sleeve) и манжету под новый размер.
2. Можно ли изготовить аналог импортного сальника (например, кассетного типа)?
Да, мы производим аналоги уплотнений Cassette Seals и Combi Seals, используемых в ступицах сельхозтехники и мостах грузовиков. При отсутствии возможности изготовить сложный металлический корпус, инженеры предлагают разборную конструкцию или полиуретановый аналог с идентичными посадочными размерами.
3. Выдержит ли манжета давление 10 атмосфер?
Стандартная армированная манжета (сальник) рассчитана на давление до 0.05 МПа (0.5 атм). Для работы под давлением до 1.0 МПа (10 атм) необходимо заказывать специальные манжеты с усиленным профилем (коротким и жестким усом) или использовать опорные кольца. Обязательно укажите рабочее давление при заказе.
4. В чем преимущество полиуретановой манжеты перед резиновой?
Полиуретановая манжета (без металлического каркаса) обладает эффектом «памяти формы» и высокой жесткостью, что позволяет ей удерживаться в посадочном месте без металла. Она служит в 3-5 раз дольше резины в условиях абразивного загрязнения, но имеет ограничения по скорости скольжения и температуре (до +110°С).
5. Нужен ли чертеж для заказа?
Наличие чертежа желательно, но не обязательно. Мы можем изготовить изделие по образцу (даже поврежденному), по эскизу с основными размерами (d×D×h) или по маркировке (каталожному номеру) оригинальной детали.
