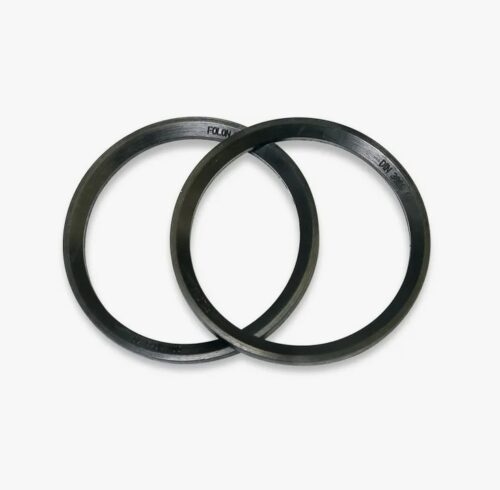

Кольца профильные DIN 3869

Профильные уплотнительные кольца DIN 3869 (известные также как уплотнения ED, резьбовые уплотнения) представляют собой эластомерные элементы аксиально-статического действия, предназначенные для герметизации резьбовых соединений, фитингов, муфт и трубных переходников. Конструктивная особенность данных изделий заключается в специальной геометрии сечения, которая обеспечивает стабильное положение в монтажном гнезде и предотвращает скручивание или выдавливание материала в зазор под воздействием пульсирующего давления. Данный тип уплотнений широко применяется в гидравлических системах высокого давления как более надежная альтернатива стандартным кольцам круглого сечения (O-Ring) и медным шайбам.

Для получения технической консультации, согласования чертежей или расчета стоимости изготовления партии в Новосибирске, специалисты могут направить техническое задание на электронную почту nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Технология производства: кольца профильные DIN 3869

Производство уплотнений по стандарту DIN 3869 в рамках индивидуального заказа осуществляется с применением современных методов обработки полимеров, что позволяет обеспечивать высокую точность и физико-механические свойства, соответствующие или превосходящие оригинальные импортные комплектующие.

Метод точения (Seal Jet)

Основной технологией изготовления малых и средних серий профильных колец является механическая обработка эластомерных заготовок (биллетов) на станках с ЧПУ. Метод Seal Jet исключает необходимость изготовления дорогостоящей пресс-формы, что делает рентабельным выпуск партий от 1 штуки.
Преимущества технологии:

• Высокая точность: Обеспечение допусков до ±0.01 мм, что критично для герметичности при высоких давлениях.
• Отсутствие дефектов: Точеные изделия лишены облоя и литьевых швов, которые могут стать причиной разгерметизации.
• Оперативность: Производственный цикл занимает минимальное время, что позволяет оперативно поставить ремкомплекты для простоя оборудования.

Вулканизация в пресс-формах

Для крупносерийного производства используется метод компрессионного формования резиновых смесей. Данный способ целесообразен при тиражах в тысячи единиц, так как требует подготовки металлической оснастки.

Материаловедение и эксплуатационные характеристики

Выбор материала для изготовления кольца профильного DIN 3869 определяется условиями эксплуатации: типом рабочей среды, температурным режимом и рабочим давлением. При изготовлении на заказ доступны следующие материалы:

1. Нитрильный каучук (NBR): Стандартный материал для гидравлических масел, смазок на минеральной основе, дизельного топлива. Обладает высокой стойкостью к набуханию. Рабочий диапазон: -30°С … +100°С.
2. Фторкаучук (FKM / FPM / Viton): Характеризуется исключительной химической стойкостью и термостабильностью. Применяется в системах с высокими температурами и агрессивными жидкостями. Диапазон: -20°С … +200°С.
3. Этилен-пропиленовый каучук (EPDM): Используется для тормозных жидкостей на гликолевой основе, горячей воды и пара. Неустойчив к минеральным маслам. Диапазон: -45°С … +150°С.
4. Полиуретан (HPU / PU): Гидролизмостойкий полиуретан применяется в сверхтяжелых условиях эксплуатации при давлениях до 60 МПа. Обладает повышенной стойкостью к экструзии и абразивному износу. Диапазон: -60°С … +110°С.

Сравнительная таблица материалов для профильных колец:

Конструктивные особенности и стандарт DIN 3869

Кольца профильные DIN 3869 разработаны специально для уплотнения резьбовых соединений труб и фитингов в соответствии со стандартами DIN 3852-2 (резьба G, BSPP) и ISO 1179.

Геометрия профиля

Сечение кольца имеет сложную трапециевидную или прямоугольную форму с фасками, в отличие от круглого сечения O-Ring. Такая геометрия обеспечивает:

• Отсутствие скручивания при монтаже и затяжке фитинга.
• Стабильное положение в посадочной выточке под головкой фитинга.
• Минимизацию эффекта «выдавливания» (экструзии) в зазор между деталями при пульсации давления.

Типоразмеры

Размерный ряд колец DIN 3869 привязан к метрической (М) и дюймовой (G/R) резьбе.

• Для метрической резьбы: М8х1, М10х1, М12х1.5 … М48х2 и др.
• Для дюймовой резьбы: G 1/8″, G 1/4″, G 3/8″, G 1/2″ … G 2″.
  При изготовлении на заказ возможно производство колец с нестандартными размерами внутреннего диаметра и сечения для ремонта изношенных посадочных мест или специализированного оборудования.

Техническое предупреждение: Замена профильных колец DIN 3869 на стандартные кольца круглого сечения (O-Ring) в гидравлических соединениях высокого давления недопустима без оценки рисков. Круглое кольцо в посадочном месте под DIN 3869 подвержено спиральному скручиванию и выдавливанию в резьбовой зазор, что приводит к быстрой потере герметичности и аварийным утечкам рабочей жидкости.

Сферы применения в промышленности

Профильные уплотнения широко используются для комплектации гидравлических приводов и узлов:

• Гидравлические соединения: Трубные фитинги, быстроразъемные соединения (БРС), переходники и адаптеры.
• Гидроаппаратура: Уплотнение пробок, заглушек, корпусных деталей гидрораспределителей и насосов.
• Спецтехника: Экскаваторы, погрузчики, сельскохозяйственная техника (тракторы, комбайны) — в узлах подключения РВД.
• Станкостроение: Системы смазки и охлаждения металлорежущих станков.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на инжиниринге и производстве промышленных уплотнений. Мы предлагаем сотрудничество предприятиям машиностроительного и ремонтного сектора.

Условия работы:

• Изготовление под заказ: Обеспечиваем производство любых партий — от единичных образцов для ремонта до серийных поставок на конвейер.
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо предоставить типоразмер кольца (или размер резьбы) и требуемый материал. Мы предлагаем конкурентные цены. Прайс-лист на стандартные позиции предоставляется по запросу. Реализуем продукцию оптом.
• Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
• Отгрузка: Готовая продукция передается в транспортную компанию для доставки в любой регион РФ. Возможен самовывоз со склада.
• Гарантия: Предоставляем гарантию на соответствие геометрических параметров стандарту DIN 3869 и физико-механических свойств материала заявленным характеристикам.
• Сроки: Экспресс-изготовление методом точения занимает от 1 рабочего дня.

FAQ: Часто задаваемые вопросы

1. Чем кольцо DIN 3869 отличается от кольца USIT?
Кольцо DIN 3869 — это цельное эластомерное уплотнение сложного профиля. Кольцо USIT (резинометаллическое) представляет собой комбинацию металлической шайбы и привулканизированной к ней резиновой кромки. USIT обеспечивает более жесткую фиксацию и работает как шайба, в то время как DIN 3869 устанавливается в специальную проточку.

2. Можно ли использовать кольца DIN 3869 повторно?
При демонтаже соединения уплотнение подвергается необратимой деформации (сжатию). Повторное использование эластомерных уплотнений в ответственных узлах высокого давления не рекомендуется, так как материал теряет упругость, что повышает риск утечки.

3. Выдерживают ли полиуретановые кольца температуру ниже -50°С?
Да, специальные марки полиуретана (например, T-ECOPUR) сохраняют эластичность до -50°С и даже до -60°С. Стандартный NBR при таких температурах «стекленеет» и теряет герметичность. Для условий Крайнего Севера рекомендуется заказывать изготовление из морозостойкого полиуретана.

4. Как подобрать размер кольца, если известен только размер резьбы?
Стандарт DIN 3869 четко привязывает размеры уплотнения к размеру резьбы. Например, для резьбы G 1/4″ используется кольцо с размерами примерно 11.9 x 10.0 x 1.5 мм. Наши специалисты проконсультируют и подберут необходимое уплотнение по типу вашей резьбы.

5. Можно ли изготовить кольцо из фторопласта (PTFE)?
Стандарт DIN 3869 подразумевает использование эластомеров (резины, полиуретана). Фторопласт является пластиком с низкой упругостью. Изготовить кольцо такой формы из PTFE можно, но оно не будет обеспечивать герметичность в статических соединениях без специальных поджимных элементов из-за текучести материала.
