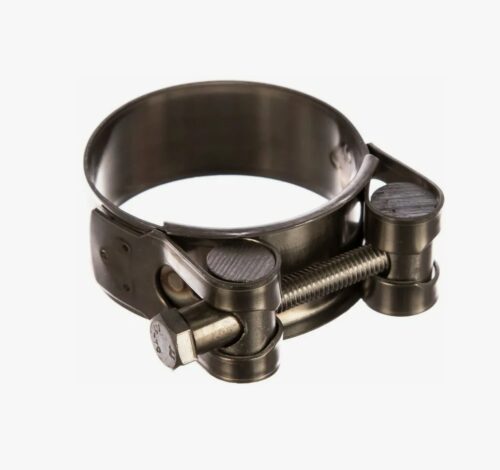

Хомуты усиленные W5 НЕРЖ

Хомуты усиленные W5 НЕРЖ (силовые, шарнирные) представляют собой категорию крепежной арматуры высшего класса коррозионной стойкости, предназначенную для эксплуатации в экстремально агрессивных средах. Конструкция изделия базируется на шарнирном болтовом механизме (GBS), обеспечивающем высокое стягивающее усилие, и использовании кислотостойкой молибденсодержащей стали для всех компонентов. Данный тип крепежа применяется для герметизации толстостенных армированных рукавов в химической промышленности, судостроении и пищевом производстве, где недопустимо окисление металла.

Для получения технической консультации, уточнения наличия на складе в Новосибирске или согласования спецификаций инженеры и специалисты по закупкам могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и материаловедение: хомуты усиленные W5 НЕРЖ

Ключевым отличием класса W5 от прочих исполнений (W1, W2, W4) является химический состав сплава. Согласно международной классификации DIN 3017, маркировка W5 регламентирует изготовление всех элементов конструкции (лента, мостики, болт, цапфы, распорные втулки) из аустенитной нержавеющей стали с содержанием молибдена.

Химический состав и свойства стали

Основным конструкционным материалом выступает сталь марки AISI 316 (аналог 1.4401 по EN или 03Х17Н14М3 по ГОСТ 5632-2014).

• Легирование молибденом (2-3%): Присутствие молибдена кардинально повышает устойчивость металла к питтинговой (точечной) и щелевой коррозии, вызываемой ионами хлора. Это делает хомуты усиленные W5 НЕРЖ невосприимчивыми к воздействию морской воды, растворов солей и кислот.
• Немагнитность: Аустенитная структура кристаллической решетки стали AISI 316 обеспечивает отсутствие магнитных свойств. Это критически важно для приборостроения и навигационного оборудования, где ферромагнитные металлы могут вносить искажения в показания приборов.
• Термостойкость: Изделия сохраняют работоспособность в широком диапазоне температур от -60°С до +400°С (для металла), не теряя механической прочности.

Технология производства

Изготовление включает штамповку ленты, формовку петель и сварку мостиков.

1. Лента: Имеет завальцованные (отбортованные) края, что исключает механическое повреждение наружного слоя рукава при воздействии высоких радиальных нагрузок.
2. Сварка: Соединение элементов корпуса выполняется методом прецизионной сварки, после чего изделие может подвергаться электрохимической полировке для повышения пассивности поверхности.
3. Механизм: Шарнирная конструкция болта позволяет крепежному элементу самоцентрироваться в процессе затяжки, обеспечивая равномерное распределение давления по всему периметру трубы (360°).

Нормативные стандарты и параметры эксплуатации

Производство силовых хомутов регламентируется стандартом DIN 3017-2 (Хомуты с шарнирным болтом). В российской нормативной базе прямых аналогов ГОСТ на готовые изделия типа GBS нет, но материалы должны соответствовать ГОСТ 5632.

Техническое предупреждение: При монтаже крепежа из нержавеющих сталей аустенитного класса (AISI 304, 316) существует риск «закусывания» резьбы (холодной сварки) из-за высокого коэффициента трения и вязкости металла. Категорически не рекомендуется использовать высокоскоростной ударный инструмент. Перед монтажом резьбу болта следует обрабатывать специальными антизадирными пастами (на основе меди или молибдена) для обеспечения корректного момента затяжки.

Сравнительная характеристика материалов

Выбор между классами W4 и W5 обусловлен агрессивностью среды.

Сферы применения

Благодаря исключительной инертности к химическим реагентам, хомуты усиленные W5 НЕРЖ востребованы в специфических отраслях:

• Судостроение и портовая инфраструктура: Крепление шлангов забортной воды, трюмных систем, гидравлики палубного оборудования (прямой контакт с морской водой).
• Химическая и фармацевтическая промышленность: Трубопроводы транспортировки кислот, щелочей, растворителей.
• Пищевая промышленность: Оборудование, подвергающееся регулярной CIP-мойке с использованием агрессивных дезинфицирующих средств.
• Бассейны и аквапарки: Системы фильтрации и подачи хлорированной воды.
• Горнодобыча: Работа в шахтах с агрессивными грунтовыми водами.

Типоразмеры и классификация

Линейка размеров охватывает диапазоны от 17 мм до 250 мм и выше.

• Ширина ленты: Варьируется от 18 мм до 30 мм в зависимости от диаметра. Увеличенная ширина позволяет снизить удельное давление на стенку шланга, предотвращая ее разрушение.
• Болт: Используются болты М6, М8, М10 с шестигранной головкой.

Коммерческие условия и сотрудничество

Компания «Резиномир» осуществляет поставки специализированного нержавеющего крепежа для промышленных предприятий. Мы ориентированы на работу с юридическими лицами и обеспечение производственных потребностей.

• Ассортимент: Поддерживаем наличие ходовых позиций W5. Редкие типоразмеры поставляются под заказ.
• Ценообразование: Стоимость изделий из стали AISI 316 выше аналогов из AISI 304 из-за содержания никеля и молибдена. Чтобы рассчитать стоимость конкретной спецификации, необходимо направить запрос менеджерам. Мы предлагаем конкурентные цены и возможность приобретения продукции оптом. Прайс-лист предоставляется по запросу.
• Оплата: Безналичный расчет с НДС.
• Логистика: Отгрузка осуществляется со склада. Возможна организация доставки транспортными компаниями в любой регион или самовывоз.
• Гарантия: Предоставляем сертификаты, подтверждающие химический состав стали (наличие молибдена), что гарантирует соответствие классу W5.

FAQ: Часто задаваемые вопросы

1. Как визуально отличить хомут W5 от W4?
Визуально полированная сталь AISI 304 (W4) и AISI 316 (W5) идентичны. Отличие можно выявить только с помощью спектрального анализатора металлов или по маркировке на ленте (обычно выбито «W5», «A4» или «316»). Также косвенным признаком является полное отсутствие магнитных свойств у W5, тогда как W4 может незначительно магнититься в местах холодной деформации (штамповки).

2. Можно ли использовать хомуты W5 с оцинкованными болтами?
Нет, это недопустимо. Использование оцинкованного болта в паре с нержавеющей лентой в электролите (морская вода) приведет к мгновенной гальванической коррозии цинка. В классе W5 болт также обязательно изготовлен из стали AISI 316.

3. Какой момент затяжки применять для нержавеющих силовых хомутов?
Моменты затяжки для нержавеющей стали часто ниже, чем для высокопрочной углеродистой стали класса 8.8 или 10.9. Это связано с пределом текучести аустенитной стали. Для болтов М6 — около 6-8 Нм, М8 — 15-18 Нм. Превышение момента может привести к вытягиванию болта или срыву резьбы. Обязательно используйте смазку.

4. Подходят ли эти хомуты для подземной прокладки?
Да, сталь AISI 316 обладает высокой стойкостью к почвенной коррозии и воздействию блуждающих токов, что делает хомуты усиленные W5 НЕРЖ оптимальным выбором для монтажа в грунте или колодцах с высоким уровнем вод.

5. Что означает GBS в названии?
GBS — это аббревиатура от немецкого Gelenkbolzen Schellen, что переводится как «хомут с шарнирным болтом». Это указывает на конструкцию силового узла, где болт закреплен подвижно на цилиндрических штифтах, что отличает его от жестко фиксированных винтов в других типах хомутов.
