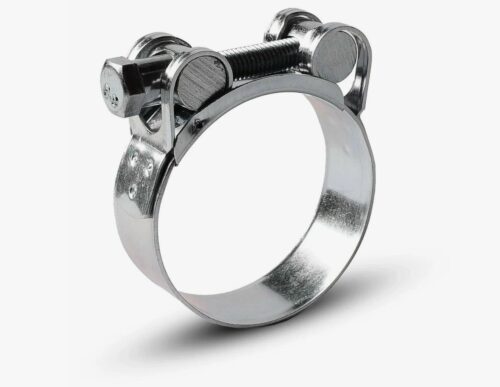

Хомуты усиленные W1 ОЦ

Усиленные одноболтовые хомуты (известные также как силовые или шарнирные) представляют собой категорию крепежных изделий, спроектированных для создания герметичных соединений жестких армированных рукавов, эксплуатируемых в условиях высокого давления, гидроударов и значительных вибрационных нагрузок. Конструкция изделия отличается от стандартных червячных аналогов наличием шарнирного стяжного механизма, который позволяет развивать высокий крутящий момент без риска деформации ленты или срыва резьбы. Данный тип крепежа востребован в гидравлических, пневматических системах и магистралях перекачки густых сред.

Для получения технической консультации, уточнения параметров разрывной нагрузки или запроса наличия на складе в Новосибирске, специалисты отделов снабжения и главные инженеры могут направить запрос на электронную почту nsk@rti-land.ru или связаться с департаментом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и конструкция: хомуты усиленные W1 ОЦ

Ключевой особенностью силовой арматуры является способность преобразовывать крутящий момент затяжки в высокое радиальное усилие обжима. Хомуты усиленные W1 ОЦ изготавливаются из углеродистой стали с защитным покрытием, что обеспечивает баланс между механической прочностью и экономической эффективностью. Конструктивно изделие состоит из ленты с завальцованными краями, усиленных петель (мостиков), шарнирных втулок и метрического болта с гайкой/распоркой.

Технология производства и материалы

Согласно классификации DIN 3017, обозначение W1 регламентирует использование следующих материалов:

• Лента и корпус: Изготавливаются из конструкционной углеродистой стали (например, марок Ст10, Ст20 по ГОСТ 1050-88). Металл подвергается прецизионной штамповке. Края ленты в обязательном порядке имеют отбортовку (загиб наружу), что предотвращает прорезание внешнего слоя шланга при экстремальном сжатии.
• Стяжной механизм: Включает стальной болт класса прочности 8.8 (по ISO 898-1) и цилиндрические анкеры (цапфы). Шарнирное соединение позволяет болту самоцентрироваться в процессе затяжки, компенсируя изменение геометрии ушек.
• Покрытие: Все элементы подвергаются гальваническому цинкованию (толщина слоя 8–14 мкм) с последующим пассивированием. Стойкость в камере солевого тумана (тест ISO 9227) составляет не менее 72–144 часов до появления коррозии основного металла.

Механические свойства

Силовой хомут обеспечивает равномерное распределение давления по периметру трубы. Отсутствие сварных соединений в нагруженных точках (петли формируются методом механического зацепления или сваркой в ненагруженных зонах в зависимости от типоразмера) повышает надежность узла на разрыв. Лента имеет увеличенную толщину (от 0.6 до 1.5 мм) и ширину (от 18 до 30 мм) по сравнению с червячными хомутами.

Нормативные стандарты и эксплуатационные параметры

Производство усиленных хомутов осуществляется в соответствии с нормами DIN 3017-2 (Хомуты с шарнирным болтом). В российской системе стандартизации прямых аналогов ГОСТ на готовую конструкцию GBS (Gelenkbolzen Schellen) не существует, однако материалы соответствуют отечественным стандартам на стальной прокат и метизы.

Ниже представлено сравнение характеристик силовых хомутов W1 с другими типами:

Типоразмеры и классификация

Размерный ряд охватывает диапазон диаметров от 17 мм до 250 мм и выше.

1. Ширина ленты: Зависит от диаметра. Для размеров 17–43 мм ширина обычно составляет 18 мм; для 44–63 мм — 20 мм; свыше 64 мм — 25 мм.
2. Болт: Используются болты с метрической резьбой М5, М6, М8, М10 с шестигранной головкой под гаечный ключ.

Техническое предупреждение: При выборе типоразмера усиленного хомута необходимо учитывать, что диапазон его регулировки (ход сжатия) значительно меньше, чем у червячного. Он составляет всего 2–5 мм для малых размеров и до 10–15 мм для крупных. Измерение внешнего диаметра рукава должно производиться после его установки на штуцер, так как патрубок может «раздать» шланг. Номинальный размер хомута должен строго соответствовать фактическому диаметру узла.

Сферы применения в промышленности

Хомуты усиленные W1 ОЦ являются стандартом де-факто для монтажа толстостенных рукавов и патрубков с высокой твердостью по Шору (свыше 60 ед.):

• Сельское хозяйство: Крепление шлангов на ирригационных установках, насосах, гидросистемах тракторов и комбайнов.
• Строительство и спецтехника: Магистрали подачи бетона, растворов, сжатого воздуха (компрессоры), пескоструйные аппараты.
• Грузовой автотранспорт: Системы турбонаддува (интеркулеры), воздушные фильтры, выхлопные системы (где температуры позволяют использовать оцинковку).
• Горнодобывающая отрасль: Дренажные системы, пульпопроводы.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на оптовых поставках промышленных комплектующих и предлагает выгодные условия для предприятий Новосибирска и регионов РФ.

• Ценообразование: Стоимость изделий варьируется в зависимости от типоразмера и объема закупки. Чтобы рассчитать стоимость конкретной спецификации, необходимо направить запрос менеджерам. Мы предлагаем конкурентные цены и возможность приобретения продукции оптом. Прайс-лист актуализируется с учетом изменений на рынке металла.
• Работа с юридическими лицами: Поставка осуществляется на основании договора, с предоставлением полного пакета бухгалтерских документов (УПД с НДС).
• Спецзаказы: При отсутствии необходимого количества на складе возможна оперативная поставка под заказ. Также рассматриваем заявки на производство нестандартных позиций по ТУ при крупных объемах.
• Оплата: Безналичный расчет.
• Отгрузка: Товар отгружается со склада. Доступен самовывоз или организация доставки через надежные транспортные компании.
• Гарантия: На всю продукцию распространяется гарантия соответствия геометрическим параметрам стандарта DIN 3017 и классу прочности крепежа.

FAQ: Часто задаваемые вопросы

1. В чем отличие хомута W1 от W2?
Различие заключается в материалах. Класс W1 полностью изготовлен из оцинкованной углеродистой стали (лента, мостики, болт). Класс W2 имеет ленту и мостики из нержавеющей стали AISI 430, а болт — из оцинкованной. W1 дешевле, но имеет меньшую коррозионную стойкость. W2 рекомендуется для более влажных условий или там, где требуется долговечность ленты.

2. Можно ли использовать хомуты W1 ОЦ на улице?
Оцинкованное покрытие защищает сталь от коррозии, но его ресурс ограничен. При эксплуатации на открытом воздухе, под воздействием осадков и перепадов температур, покрытие со временем истончается. Для долговременной уличной эксплуатации лучше подходят хомуты из нержавеющей стали (W2, W4). W1 — оптимальный выбор для помещений, масляных сред и сухих условий.

3. Какой инструмент использовать для затяжки?
Для монтажа усиленных хомутов необходимо использовать гаечные ключи (рожковые или накидные) или торцевые головки. Размер ключа зависит от болта (обычно 8, 10, 13, 17 мм). Использование динамометрического ключа позволяет контролировать момент затяжки и избежать разрушения болта или патрубка.

4. Выдержит ли этот хомут гидравлическое давление 200 бар?
Сам хомут является лишь элементом фиксации. Способность соединения выдержать высокое давление зависит от типа штуцера («елочка» или гладкий), типа шланга и количества установленных хомутов. Усиленные хомуты W1 применяются в гидросистемах высокого давления, но для сверхвысоких давлений (свыше 100-200 бар) часто используются обжимные муфты (опрессовка). На штуцерных соединениях рекомендуется устанавливать два хомута подряд развернув замки на 180 градусов.

5. Можно ли использовать усиленный хомут на силиконовом патрубке?
Да, благодаря широкой ленте и гладкой внутренней поверхности с отбортованными краями, усиленные хомуты отлично подходят для силиконовых патрубков (например, в системах наддува). Они не прорезают мягкий силикон, в отличие от узких червячных хомутов.
