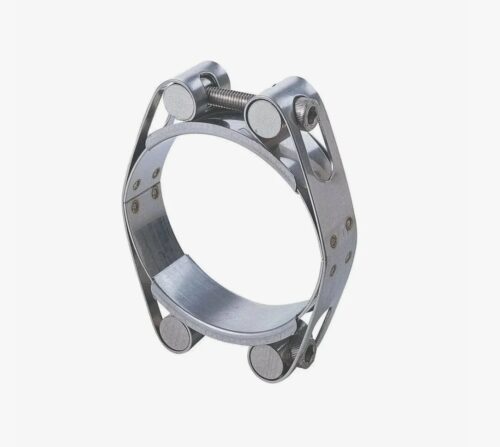

Хомуты усиленные двухболтовые W1 ОЦ

Усиленные двухболтовые хомуты представляют собой категорию силовой крепежной арматуры, предназначенную для фиксации толстостенных армированных рукавов, работающих в условиях высокого давления, гидроударов и интенсивных вибрационных нагрузок. Конструктивной особенностью изделий является наличие двух стяжных узлов (болт-гайка), расположенных зеркально, что обеспечивает равномерное радиальное обжатие по всей окружности соединения. Данный тип крепежа применяется там, где стандартные червячные или одноболтовые аналоги не способны обеспечить необходимую герметичность или усилие удержания.

Для получения технической консультации, уточнения параметров разрывной нагрузки или запроса наличия на складе в Новосибирске, специалисты могут воспользоваться электронной почтой nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Технические характеристики и конструкция: хомуты усиленные двухболтовые W1 ОЦ

Изделия классифицируются как особо прочный крепеж (Super Clamp / Heavy Duty). Маркировка W1 указывает на использование углеродистой стали с антикоррозийным покрытием для всех компонентов конструкции. Хомуты усиленные двухболтовые W1 ОЦ отличаются от стандартных решений увеличенной толщиной ленты и применением метрического крепежа высокого класса прочности.

Материаловедение и антикоррозийная защита

В соответствии с общепромышленными стандартами для класса W1 применяются следующие материалы:

• Лента и мостики: Конструкционная углеродистая сталь (например, марок Ст10, Ст20) с пределом прочности на разрыв не менее 400 МПа.
• Болты и гайки: Углеродистая сталь класса прочности 8.8.
• Покрытие: Все элементы подвергаются гальваническому цинкованию (толщина слоя 8–14 мкм) с последующим пассивированием (хроматированием). Это обеспечивает защиту от атмосферной коррозии и воздействия технических масел. Стойкость в солевом тумане (ISO 9227) составляет около 144 часов до появления коррозии основного металла.

Особенности конструкции

Силовой хомут состоит из стальной ленты с отбортованными (загнутыми наружу) краями, что предотвращает повреждение внешнего слоя рукава при затяжке с высоким моментом. Ключевым элементом являются два «мостика» (язычка), которые перекрывают зазоры в области замков, обеспечивая герметичность 360° и защищая шланг от выдавливания в прорези замка. Наличие двух болтов позволяет развивать значительное стягивающее усилие и корректировать геометрию обжима при монтаже на жесткие патрубки.

Нормативные стандарты и эксплуатационные параметры

Производство силовой арматуры регламентируется Техническими Условиями (ТУ) предприятий-изготовителей, разработанными на базе международных стандартов. Геометрия и принципы испытаний часто коррелируют с нормами DIN (например, DIN 20039 для шланговой арматуры), однако жесткого единого ГОСТа на конструкцию «хомуты усиленные двухболтовые W1 ОЦ» не существует. Материалы должны соответствовать ГОСТ 16523-97 (прокат тонколистовой) и ГОСТ 1759.4-87 (механические свойства крепежа).

Ниже приведено сравнение характеристик силовых хомутов различных типов:

Типоразмеры и классификация

Линейка размеров двухболтовых хомутов обычно начинается с диаметров, где установка двух замков конструктивно возможна и целесообразна (как правило, от 50–60 мм).

• Диапазоны: Обозначаются через тире, например, 60-65 мм, 120-130 мм. Важно, чтобы внешний диаметр рукава, надетого на штуцер, попадал в середину диапазона.
• Ширина ленты: Варируется от 20 мм до 30 мм в зависимости от диаметра. Увеличенная ширина снижает удельное давление на резину, предотвращая ее разрушение.
• Толщина ленты: Составляет от 1.5 до 2.5 мм, что обеспечивает жесткость кольца.

Техническое предупреждение: При монтаже двухболтовых хомутов критически важно производить затяжку болтов попеременно и равномерно. Затягивание одного болта до упора с последующим затягиванием второго приведет к перекосу ленты, деформации мостика и потере герметичности с одной из сторон. Рекомендуется использовать два гаечных ключа или динамометрический инструмент для контроля момента.

Сферы применения в промышленности

Хомуты усиленные двухболтовые W1 ОЦ востребованы в тяжелых условиях эксплуатации:

1. Горнодобывающая промышленность и бурение: Крепление рукавов подачи буровых растворов, шлама, откачки воды из карьеров.
2. Строительная техника: Бетононасосы, магистрали подачи цементных смесей и пескоструйные аппараты.
3. Сельское хозяйство: Гидросистемы навесного оборудования тракторов, ирригационные системы высокого давления, машины для внесения жидких удобрений.
4. Коммунальное хозяйство: Ассенизаторские машины (крепление всасывающих рукавов).

Коммерческие условия и сотрудничество

Компания «Резиномир» осуществляет снабжение промышленных предприятий и сервисных центров качественной крепежной арматурой. Мы предлагаем прозрачные условия работы для юридических лиц и индивидуальных предпринимателей.

• Ценообразование: Стоимость продукции зависит от объема закупки и текущих котировок на металлопрокат. Чтобы рассчитать стоимость конкретной спецификации, необходимо направить запрос в отдел продаж. Предоставляем актуальный прайс-лист по требованию. Реализуем продукцию оптом и мелкими партиями.
• Производство и комплектация: В случае отсутствия требуемого количества на складе, возможна поставка под заказ в сжатые сроки. Также рассматриваем возможность производства нестандартных позиций по ТУ при крупных объемах.
• Оплата: Расчеты производятся безналичным способом (с НДС).
• Отгрузка: Осуществляется со склада в Новосибирске. Товар упаковывается для предотвращения повреждения резьбы и покрытия при транспортировке. Возможен самовывоз или передача груза транспортной компании.
• Гарантия: На изделия распространяются гарантийные обязательства касательно соответствия геометрическим размерам и классу прочности крепежа.

FAQ: Часто задаваемые вопросы

1. В чем преимущество двухболтового хомута перед одноболтовым?
На больших диаметрах (свыше 100 мм) одноболтовый хомут при затяжке испытывает значительное трение ленты о поверхность шланга, что приводит к неравномерному обжатию: со стороны замка давление выше, с противоположной — ниже. Два стяжных узла позволяют затягивать ленту с двух сторон, обеспечивая равномерное давление по всей длине окружности и лучшую герметичность.

2. Какое давление выдерживают хомуты W1?
Рабочее давление узла зависит не только от хомута, но и от типа шланга и штуцера. Сами хомуты усиленные двухболтовые W1 ОЦ конструктивно рассчитаны на давление разрыва свыше 40–60 бар (4–6 МПа) в зависимости от диаметра. В гидравлических системах они штатно работают при давлениях до 20–30 бар.

3. Подходят ли оцинкованные хомуты для уличной эксплуатации?
Цинковое покрытие обеспечивает защиту от коррозии в атмосферных условиях. Однако при постоянном контакте с агрессивными средами (реагенты, морская вода, навозная жижа) слой цинка разрушается. Для таких условий рекомендуется использовать нержавеющие хомуты (W2 или W4). W1 — оптимальный выбор для масляных сред, бетона, технической воды и сухих условий.

4. Как правильно подобрать размер двухболтового хомута?
У двухболтовых хомутов очень малый ход регулировки (обычно 5–10 мм). Измерьте штангенциркулем внешний диаметр рукава, надетого на штуцер. Полученное значение должно находиться строго в середине рабочего диапазона хомута. Например, для диаметра 125 мм идеально подойдет хомут 122–129 мм.

5. Можно ли использовать электроинструмент (гайковерт) для монтажа?
Использование ударных гайковертов не рекомендуется. Высокая скорость и ударная нагрузка могут привести к локальному перегреву резьбы («закусыванию») или превышению предела текучести болта. Затяжку следует производить гаечными ключами или пневматическим инструментом с контролем момента.
