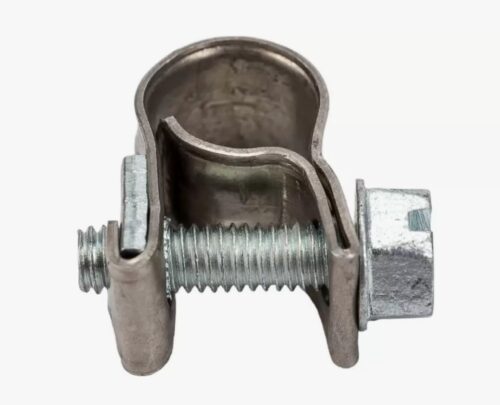

Хомуты стяжные mini W2

Хомуты стяжные mini W2 представляют собой специализированную категорию крепежной арматуры, предназначенную для фиксации и герметизации патрубков малого диаметра в гидравлических, пневматических и топливных системах. Конструктивная особенность данных изделий заключается в комбинированном использовании материалов: лента выполнена из нержавеющей стали, а затяжной узел (болт-гайка) — из оцинкованной углеродистой стали. Такой подход обеспечивает повышенную коррозионную стойкость ленты при сохранении механической прочности резьбового соединения, что делает данные метизы оптимальным решением для эксплуатации в условиях умеренной влажности и перепадов температур.

Для получения технической консультации, уточнения наличия на складе в Новосибирске или согласования спецификаций, специалисты отделов снабжения могут направить запрос на электронную почту nsk@rti-land.ru или связаться с департаментом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и материаловедение: хомуты стяжные mini W2

В отличие от стандартных червячных хомутов, модели серии Mini (известные также как «хомуты для топливных систем») используют механизм стягивания на основе метрического винта и гайки. Это позволяет обеспечить равномерное радиальное давление по всей окружности шланга, исключая образование «мертвых зон» и протечек, что критично для соединений малого диаметра (менее 20 мм).

Классификация материалов W2

Согласно международной номенклатуре (DIN 3017), класс W2 определяет гибридный состав материалов изделия:

• Лента: Изготавливается из ферритной нержавеющей стали марки AISI 430 (аналог 12Х17 по ГОСТ 5632). Сплав содержит 16–18% хрома, что обеспечивает устойчивость к атмосферной коррозии, пресной воде и нефтепродуктам. Сталь AISI 430 обладает магнитными свойствами.
• Болт и гайка: Выполняются из углеродистой конструкционной стали (St) с последующим гальваническим цинкованием (толщина покрытия 8–10 мкм) и пассивированием.
• Коррозионная стойкость: В камере нейтрального солевого тумана (тест ISO 9227) лента выдерживает не менее 240 часов без появления следов коррозии, винт — около 72–144 часов (в зависимости от типа пассивации).

Технология производства

Металлическая лента формуется методом штамповки. Важнейшим технологическим этапом является отбортовка (завальцовка) краев ленты вверх. Гладкая внутренняя поверхность и закругленные кромки предотвращают механическое повреждение внешнего слоя мягких шлангов при затяжке, исключая эффект прорезания резины. Ушки для болта формируются путем изгиба ленты и усилены для предотвращения деформации при приложении крутящего момента.

Нормативные стандарты и параметры эксплуатации

Геометрические параметры и методы испытаний для данной товарной группы регламентируются стандартом DIN 3017-1 (форма C — крепежные хомуты). Также изделия могут соответствовать шведскому стандарту SMS 2290, который исторически задал стандарты для топливных хомутов.

В сравнении с полностью оцинкованными аналогами (W1) и кислотостойкими (W4), хомуты стяжные mini W2 занимают промежуточную нишу по стоимости и эксплуатационным характеристикам.

Сферы применения

Благодаря использованию нержавеющей ленты, изделия востребованы в ответственных узлах, где требуется долговечность соединения:

• Автомобилестроение: Крепление топливных магистралей низкого давления, шлангов системы охлаждения, трубок вентиляции картера и стеклоомывателя.
• Пневматические системы: Фиксация трубок подачи воздуха в компрессорном оборудовании и системах автоматизации.
• Бытовая техника: Соединение патрубков в стиральных и посудомоечных машинах (дренаж, подача воды).
• Газовое оборудование: Монтаж шлангов низкого давления на горелках и редукторах (пропан-бутан).

Техническое предупреждение: При монтаже хомутов Mini на шланги малого диаметра (менее 10 мм) необходимо строго контролировать момент затяжки. Рекомендуемый момент составляет 1.5 – 2.0 Н·м. Превышение этого значения может привести к срыву резьбы в гайке или необратимой деформации патрубка, что нарушит герметичность. Использование динамометрического инструмента является обязательным для ответственных соединений.

Типоразмеры и особенности подбора

Линейка размеров хомутов Mini W2 охватывает диапазон диаметров от 6 мм до 26 мм. Шаг размера обычно составляет 1-2 мм (например, 8-10 мм, 11-13 мм).

• Ширина ленты: стандартно 9 мм (для диаметров до 20 мм) или 12 мм (для больших размеров).
• Толщина ленты: 0.4 – 0.6 мм, что обеспечивает необходимую гибкость для плотного облегания.

Коммерческие условия и сотрудничество

Компания «Резиномир» специализируется на оптовых поставках промышленных комплектующих в Новосибирске и регионах РФ. Мы обеспечиваем снабжение производственных предприятий и торговых сетей.

Условия работы:

• Ценообразование: Чтобы рассчитать стоимость поставки, необходимо сформировать заявку с указанием типоразмеров и количества. Мы предлагаем гибкие цены в зависимости от объема (оптом, мелкий опт). Актуальный прайс-лист доступен по запросу у менеджеров.
• Работа с юрлицами: Оформление сделок производится по договору поставки с предоставлением полного пакета документов (УПД с НДС).
• Спецзаказы: Возможна поставка редких типоразмеров под заказ, а также производство партий по ТУ заказчика при наличии технической возможности.
• Оплата: Безналичный расчет.
• Логистика: Отгрузка товара осуществляется со склада. Возможна организация доставки транспортными компаниями до терминала или адреса получателя. Самовывоз доступен в рабочие часы склада.
• Гарантия: На продукцию предоставляется гарантия соответствия заявленным материалам (AISI 430 для ленты) и геометрическим параметрам DIN 3017.

FAQ: Часто задаваемые вопросы

1. Почему хомут W2 магнитится, если он нержавеющий?
Лента хомута W2 изготовлена из стали AISI 430. Это ферритная хромистая сталь, которая по своей кристаллической структуре является ферромагнетиком (магнитится). Это нормальное физическое свойство данной марки и не свидетельствует о низком качестве или отсутствии коррозионной стойкости. Полностью немагнитными являются только аустенитные стали (класс W4, W5).

2. Можно ли использовать хомуты Mini W2 в морской воде?
Не рекомендуется. Хотя лента устойчива к коррозии, болт и гайка выполнены из оцинкованной углеродистой стали. В морской воде цинк быстро разрушится, что приведет к коррозии крепежного элемента и потере герметичности. Для морских условий следует выбирать класс W5 (кислотостойкая сталь AISI 316).

3. В чем преимущество болтового зажима перед червячным на малых диаметрах?
На диаметрах менее 12-14 мм червячный механизм создает под корпусом замка плоский участок, который не прилегает к шлангу. Это вызывает неравномерное распределение давления и риск протечки (особенно для текучих жидкостей, таких как топливо). Болтовой зажим (стяжной) в хомутах Mini обеспечивает более округлую форму обжима без «мертвых зон».

4. Какой инструмент нужен для монтажа?
Болт хомута имеет шестигранную головку (обычно 7 мм) и шлиц (крестовой или прямой). Монтаж можно производить гаечным ключом, торцевой головкой или отверткой. Для достижения точного момента затяжки рекомендуется использовать торцевую головку.

5. Подходят ли эти хомуты для силиконовых трубок?
Да, благодаря отбортованным (закругленным) краям ленты и гладкой внутренней поверхности, хомуты стяжные mini W2 не прорезают мягкие силиконовые патрубки при корректном моменте затяжки.
