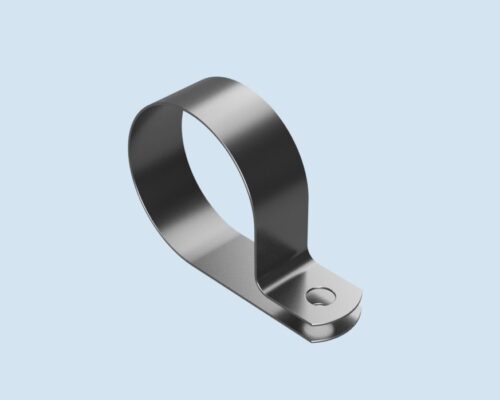

Хомуты ГОСТ 17679-80

Хомуты облегченной серии, изготовленные в соответствии с государственным стандартом 17679-80, представляют собой специализированные крепежные изделия для фиксации трубопроводов, кабельных трасс и жгутов проводов к элементам конструкций. Основное функциональное назначение данных метизов — обеспечение надежного удержания коммуникаций при воздействии вибрационных и инерционных нагрузок, характерных для авиастроения, судостроения, приборостроения и общего машиностроения. Изделия предотвращают провисание магистралей, исключают контактное трение оболочек и обеспечивают упорядоченную разводку инженерных сетей.

Для получения консультации технолога, уточнения наличия типоразмеров на складе в Новосибирске или формирования заявки на производство, специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и конструкция: хомуты ГОСТ 17679-80

Конструктивно изделия представляют собой профилированные металлические скобы P-образной (одноушковые) или Омега-образной (двухушковые) формы. Геометрия и допуски размеров строго регламентируются чертежами стандарта. Ключевой особенностью, отличающей хомуты ГОСТ 17679-80 от общепромышленных аналогов (DIN 3016), является ориентация на снижение массы узла крепления при сохранении высокой конструкционной прочности, что критично для авиационной и космической техники.

Технология производства

Изготовление осуществляется методом холодной штамповки и гибки из листового проката или ленты. Технологический процесс включает вырубку заготовки, формовку ребер жесткости (в усиленных исполнениях), гибку профиля и пробивку крепежных отверстий. Для изделий с резиновыми накладками предусмотрен этап вулканизации или механической фиксации амортизирующего профиля. Готовые металлические элементы подвергаются гальванической обработке для повышения коррозионной стойкости.

Материаловедение и покрытия

Стандарт предусматривает использование конкретных марок материалов, обеспечивающих заданные физико-механические свойства:

• Стали: Конструкционные углеродистые стали (Сталь 20, 08кп) и коррозионностойкие жаропрочные стали (12Х18Н10Т, 12Х17Г9АН4). Применение нержавеющих сплавов обязательно для узлов, эксплуатируемых в агрессивных средах или при высоких температурах.
• Алюминиевые сплавы: Д16АМ, АМг2М, АМг6М. Используются для максимального облегчения конструкции.
• Амортизирующие накладки: Выполняются из маслобензостойких резиновых смесей (НО-68-1, ИРП-1338) или теплостойких резин на основе фторкаучука. Накладка защищает трубопровод от перетирания и гасит высокочастотные вибрации.

Тип защитного покрытия выбирается в зависимости от материала основы и условий эксплуатации: цинкование (Ц.хр), кадмирование (Кд.хр) для сталей, анодное оксидирование (Ан.Окс) для алюминиевых сплавов.

Классификация, параметры и применение

Согласно нормативной документации, хомуты ГОСТ 17679-80 подразделяются на несколько типов и исполнений, определяющих способ монтажа и наличие защитных элементов.

Основные параметры классификации:

1. По конструкции:
   • Тип 1: Без резиновой прокладки. Предназначены для крепления трубопроводов с изоляцией или в случаях, где не требуется виброгашение.
   • Тип 2: С резиновой прокладкой. Применяются для фиксации металлических трубопроводов и электрических жгутов для предотвращения повреждения изоляции.
   • Тип 3: С обжимкой, обеспечивающей электрический контакт (металлизация) для снятия статического электричества.
2. По способу крепления:
   • Исполнение 1: Крепление на один винт/болт (одно ушко).
   • Исполнение 2: Крепление на два винта/болта (симметричные ушки).

Диапазон диаметров охватываемых трубопроводов варьируется от 3 мм до 60 мм (для некоторых исполнений до 100 мм). Толщина металлической ленты зависит от диаметра и материала, составляя от 0.5 мм до 2.0 мм.

При подборе крепежа для кабельных трасс критически важно учитывать коэффициент заполнения жгута. Несоответствие внутреннего диаметра хомута фактическому диаметру пучка проводов может привести либо к их передавливанию и нарушению изоляции, либо к проскальзыванию жгута и истиранию оболочки при вибрации.

Сравнение характеристик материалов основания для корректного выбора:

Сферы применения в промышленности

Хомуты ГОСТ 17679-80 широко используются в отраслях с повышенными требованиями к надежности соединений:

• Авиационная и космическая промышленность: Крепление топливных, гидравлических систем и бортовой кабельной сети.
• Двигателестроение: Фиксация патрубков подачи масла и охлаждающей жидкости на корпусах ДВС и турбин.
• Судостроение: Прокладка кабельных трасс в отсеках с высокой влажностью.
• Спецтехника: Монтаж пневматических магистралей на шасси грузовых автомобилей и тракторов.

Коммерческие условия и поставка

Компания «Резиномир» осуществляет поставки специализированного крепежа промышленным предприятиям.
Условия сотрудничества:

• Производство под заказ: Возможность изготовления партий изделий по спецификациям заказчика с полным соблюдением требований стандарта, включая выбор материала ленты (сталь, алюминий) и марки резины.
• Документация: На всю продукцию предоставляется паспорт качества, подтверждающий соответствие ГОСТ 17679-80 и сертификаты на материалы.
• Оплата: Работаем с юридическими лицами по безналичному расчету с НДС.
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить заявку с указанием типоразмеров и покрытия. Мы предлагаем конкурентные цены и возможность приобретения продукции оптом. Прайс-лист на стандартные позиции доступен по запросу.
• Отгрузка: Осуществляется со склада компании. Организуем доставку транспортными компаниями в любой регион. Гарантия распространяется на геометрические параметры и качество покрытия при соблюдении условий хранения.

FAQ: Часто задаваемые вопросы

1. Можно ли использовать эти хомуты без резиновой прокладки?
Да, стандарт предусматривает исполнения без прокладок (Тип 1). Они применяются для крепления трубопроводов, которые уже имеют внешнюю изоляцию, или в узлах, где отсутствует вибрация и риск перетирания поверхности трубы о металл хомута минимален.

2. Какое покрытие лучше выбрать: кадмирование или цинкование?
Выбор зависит от условий эксплуатации и гальванической совместимости с материалом конструкции. Кадмирование (Кд) обеспечивает лучшую защиту в условиях морского климата и контакта с нержавеющими сталями, но оно токсично. Цинкование (Ц) является стандартным решением для общепромышленных условий. Для алюминиевых хомутов применяется анодное оксидирование.

3. Как правильно измерить диаметр для заказа?
Диаметр хомута (D) по ГОСТ 17679-80 соответствует наружному диаметру закрепляемой трубы или кабеля. Если используется хомут с резиновой прокладкой, то номинальный диаметр изделия уже учитывает толщину резины. То есть, для трубы Ø 20 мм нужно заказывать хомут с номиналом 20 мм.

4. Выдерживают ли эти хомуты высокие температуры?
Температурный диапазон ограничивается материалом резиновой прокладки. Стандартные резины работают до +80°С…+100°С. Для более высоких температур (до +200°С и выше) необходимо заказывать исполнение с прокладками из фторкаучука или силиконовых смесей, а также выбирать хомуты из нержавеющей стали.

5. В чем отличие от DIN 3016?
Хотя функционально изделия схожи, хомуты ГОСТ 17679-80 и DIN 3016 имеют различия в размерной сетке, допусках, толщине металла и форме профиля. Изделия по ГОСТ часто имеют более жесткие требования к материалам (авиационные стандарты) и предусматривают использование специфических отечественных сплавов и резин. Взаимозаменяемость возможна, но требует проверки геометрических параметров крепежных отверстий.
