Хомуты для труб
Показаны все результаты (11)Цены: по возрастанию
Хомуты для труб представляют собой категорию крепежных изделий, предназначенных для жесткой или подвижной фиксации трубопроводов различного назначения к несущим конструкциям: стенам, потолкам, полам. Конструктивно изделие обеспечивает удержание трубы в заданном положении, компенсирует вибрационные нагрузки и предотвращает деформацию магистрали под воздействием собственного веса или движения рабочей среды. В зависимости от типа инженерной системы (водоснабжение, отопление, газопровод, вентиляция), применяются различные модификации крепежа, отличающиеся материалоемкостью, наличием виброгасящих вставок и типом замкового соединения.
Для получения технической консультации, согласования спецификаций или уточнения складских остатков в Новосибирске специалисты могут направить запрос на электронную почту nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.
Технические характеристики и классификация: хомуты для труб
Основная задача крепежного узла — обеспечение проектного положения магистрали с учетом требований по звукоизоляции и термическому расширению. В промышленном и гражданском строительстве наиболее востребованы стальные трубные хомуты с резиновым уплотнителем (сантехнические) и U-образные болты (скобы).
Конструкция и материаловедение

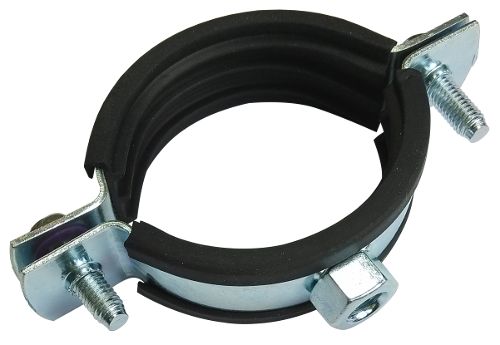

Стандартный сантехнический хомут состоит из двух стальных полуколец, соединяемых винтами, и приваренной соединительной гайки.
- Металлическая основа: Изготавливается из углеродистой стали (St) методом штамповки. Для защиты от коррозии применяется гальваническое цинкование толщиной 8–10 мкм. Сталь обладает пределом прочности, достаточным для удержания нагруженных жидкостью магистралей.
- Виброгасящий профиль: Выполняется из этилен-пропиленового каучука (EPDM). Этот материал устойчив к старению, воздействию озона, ультрафиолета и перепадам температур. Твердость по Шору А составляет 45–55 единиц, что обеспечивает эффективное снижение структурного шума (до 15–20 дБ согласно DIN 4109).
- Крепежные элементы: Соединительная гайка имеет метрическую резьбу (обычно М8, М10 или комбинированную М8/М10), что позволяет монтировать хомут на шпильку-шуруп (сантехническую шпильку) или резьбовую шпильку.
Нормативные стандарты
Производство и испытания трубного крепежа регламентируются рядом стандартов. Геометрические параметры металлических скоб (U-образных хомутов) определяются ГОСТ 24137-80 «Детали крепления трубопроводов. Скобы». Для обрезиненных хомутов, используемых в системах жизнеобеспечения зданий, ключевым нормативом является немецкий стандарт DIN 4109, регламентирующий требования к звукоизоляции. Крепежные элементы (винты, гайки) соответствуют классам прочности по ISO 898-1.
Важно учитывать: При проектировании систем горячего водоснабжения и отопления необходимо рассчитывать коэффициент линейного расширения труб. Жесткая фиксация (без использования скользящих опор или компенсаторов) при значительном удлинении трубопровода может привести к вырыванию крепежа из основания или деформации самого хомута. Для полимерных труб это особенно критично.
Особенности производства и применения
Технологический процесс изготовления включает прецизионную резку стальной ленты, штамповку ребер жесткости для повышения несущей способности полуколец и приварку гайки методом контактной сварки. Резиновый профиль EPDM фиксируется на стальной ленте геометрическим замыканием (за счет формы профиля) или клеевым методом, чтобы исключить его выпадение при монтаже.
Ниже приведена таблица сравнения основных типов трубного крепежа:
| Тип изделия | Материал | Назначение | Рабочая температура | Особенности |
|---|---|---|---|---|
| Хомут с резиновым профилем (EPDM) | Сталь оцинкованная + EPDM | Водоснабжение, канализация, вентиляция | -40°С до +110°С | Гашение шума и вибрации, защита трубы от передавливания |
| Хомут U-образный (Скоба) | Сталь (Ст3, 09Г2С), без покрытия/цинк | Газопроводы, технологические магистрали высокого давления | -50°С до +300°С | Высокая механическая прочность, жесткая фиксация |
| Спринклерный хомут | Сталь оцинкованная | Системы пожаротушения | до +200°С | Грушевидная форма, свободный подвес трубы |
Сферы эксплуатации
Хомуты для труб применяются во всех отраслях, где присутствует трубная разводка:
- Инженерные системы зданий: Крепление стояков водоснабжения, отопительных контуров, канализационных стоков. Резиновый уплотнитель предотвращает передачу звука текущей воды на строительные конструкции.
- Вентиляция и кондиционирование: Фиксация дренажных трубок и фреоновых магистралей.
- Промышленность: Монтаж пневматических линий, систем подачи технических жидкостей.
При выборе типоразмера необходимо учитывать внешний диаметр трубы. Диапазон захвата хомута (например, 20–24 мм, 159–165 мм) должен соответствовать фактическому диаметру закрепляемого объекта.
Комплектация монтажного узла обычно включает:
- Собственно хомут (две полусферы с винтами).
- Уплотнительную прокладку EPDM (съемную или интегрированную).
- Сантехническую шпильку-шуруп (винт-шуруп) для крепления в дюбель.
- Пластиковый дюбель (нейлоновый или полипропиленовый).
Коммерческие условия
Компания «Резиномир» осуществляет комплексное снабжение строительных и монтажных организаций крепежными изделиями.
Условия работы с контрагентами:
- Предлагаем: Широкий ассортимент трубных хомутов различных диаметров (от 1/4″ до 8″ и выше) для металлических и пластиковых труб.

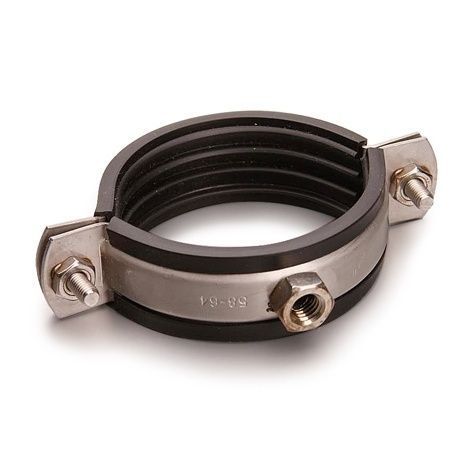

- Под заказ: Возможность изготовления партий нестандартного крепежа или поставка изделий из нержавеющей стали (AISI 304/316) по спецификации заказчика.
- Ценообразование: Чтобы рассчитать стоимость комплектации объекта, необходимо направить заявку менеджерам. Прайс-лист корректируется в зависимости от цен на металл.
- Поставка: Реализуем продукцию оптом. Отгрузка осуществляется со склада, возможна организация доставки транспортными компаниями.
- Оплата: Безналичный расчет для юридических лиц (с НДС).
FAQ: Часто задаваемые вопросы
1. Какую нагрузку выдерживает стандартный сантехнический хомут?
Допустимая разрушающая нагрузка зависит от диаметра изделия и толщины стальной ленты. Для хомутов малых диаметров (до 2 дюймов) рабочая нагрузка на вырыв составляет в среднем 1.5–2.0 кН (около 150-200 кг). Для крупных диаметров с усиленной гайкой и ребрами жесткости показатели выше. Точные данные указаны в техническом паспорте на партию.
2. Можно ли использовать хомуты с EPDM на паропроводах?
Стандартная резина EPDM сохраняет рабочие свойства при температуре до +110°С (кратковременно до +120°С). Для паропроводов с более высокой температурой теплоносителя необходимо использовать либо металлические хомуты без уплотнения, либо специальные высокотемпературные силиконовые вставки. При превышении температурного порога EPDM теряет эластичность и разрушается.
3. С каким шагом нужно устанавливать хомуты на горизонтальных участках?
Шаг крепления регламентируется СНиП 3.05.01-85 и зависит от материала и диаметра трубы. Для стальных труб шаг составляет от 2.5 до 6 метров. Для полипропиленовых и металлопластиковых труб шаг значительно меньше (от 0.6 до 1.5 метра), чтобы избежать провисания магистрали под весом воды при нагреве.
4. Зачем нужна комбинированная гайка М8/М10?
Комбинированная гайка позволяет использовать для монтажа шпильки двух самых распространенных диаметров без замены хомута. Это унифицирует крепеж и упрощает работу монтажников, позволяя использовать имеющиеся в наличии метизы.
5. Предоставляется ли гарантия на крепеж?
Да, на продукцию распространяется гарантия соответствия геометрическим параметрам и заявленной марке стали. Гарантийные обязательства действуют при соблюдении условий монтажа и эксплуатации (отсутствие агрессивных химических сред для оцинкованных изделий).
