Хомуты червячные с ключом 9 мм W1 ОЦ
Показаны все результаты (12)Цены: по возрастанию

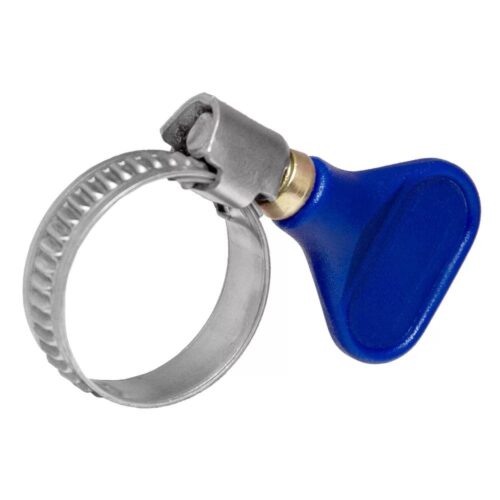

Червячный хомут с ключом-бабочкой представляет собой модификацию классического винтового крепежа, оснащенную интегрированной рукояткой из ударопрочного пластика для ручной затяжки. Конструкция изделия включает в себя штампованную или перфорированную металлическую ленту, замок и червячный винт, жестко соединенный с полимерным ключом. Основное функциональное назначение данной категории — создание разъемных соединений шлангов, рукавов и патрубков в системах низкого и среднего давления без использования вспомогательного инструмента (отверток или торцевых головок).
Для получения технической консультации, уточнения наличия типоразмеров на складе в Новосибирске или формирования заявки специалисты могут воспользоваться электронной почтой nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.
Технические характеристики: хомуты червячные с ключом 9 мм W1 ОЦ
Изделия классифицируются как крепеж легкой серии (Light Duty). Аббревиатура W1 в маркировке указывает на материальное исполнение всех металлических элементов конструкции из углеродистой стали с защитным гальваническим покрытием. Хомуты червячные с ключом 9 мм W1 ОЦ характеризуются шириной ленты 9 мм, что является отраслевым стандартом для обеспечения герметичности на патрубках малого и среднего диаметра (от 8 мм до 90 мм и более).
Материаловедение и конструкция
Конструкция изделия сочетает в себе металлургические и полимерные компоненты:
- Лента и корпус замка: Изготовлены из углеродистой стали (St) с пределом прочности не менее 400 МПа. Для защиты от коррозии применяется метод электролитического цинкования с толщиной слоя 6–10 мкм. Покрытие пассивировано (хроматировано) для повышения устойчивости к окислению.
- Винт: Стальной, оцинкованный. Резьба метрическая или специальная червячная, согласованная с просечками или накаткой на ленте.
- Ключ (рукоятка): Выполнен из жесткого поливинилхлорида (ПВХ) или ABS-пластика. Материал ключа устойчив к ультрафиолетовому излучению и перепадам температур в диапазоне от -40°С до +60°С. Форма ключа эргономична, обеспечивает передачу крутящего момента, создаваемого усилием кисти руки.
Механизм затяжки
Отличительной особенностью, которой обладают хомуты червячные с ключом 9 мм W1 ОЦ, является ограничение момента затяжки физическими возможностями оператора и прочностью пластиковой рукоятки. В отличие от хомутов под отвертку, где момент может достигать 4.5–5.0 Н·м, ручная затяжка обеспечивает усилие в диапазоне 1.5–2.5 Н·м. Этого достаточно для герметизации садовых шлангов, лабораторных трубок и воздушных каналов, но исключает риск передавливания мягких стенок шланга.
Нормативные стандарты и сферы применения
Производство винтовых хомутов регламентируется международным стандартом DIN 3017-1. В российской системе стандартизации геометрия ленты и замка соответствует ГОСТ 28191-89 («Хомуты зажимные для рукавов», Тип 1). Однако наличие пластикового ключа выводит данную модификацию в разряд специализированных изделий, изготавливаемых по Техническим Условиям (ТУ) производителя, базирующимся на нормах DIN.
Сравнение эксплуатационных характеристик хомутов с ключом и стандартных аналогов:
| Параметр | Хомут с ключом (W1) | Стандартный хомут (W1, под отвертку) |
|---|---|---|
| Метод монтажа | Ручной (без инструмента) | Инструментальный (отвертка, ключ 7 мм) |
| Максимальный момент затяжки | ~ 2.0 – 2.5 Н·м | ~ 4.5 – 5.0 Н·м |
| Скорость монтажа/демонтажа | Высокая | Средняя |
| Риск повреждения шланга | Минимальный | Средний (возможна перетяжка) |
| Применимость в тесных условиях | Ограничена габаритами ключа | Высокая (гибкий вал отвертки) |
Области использования
Специфика конструкции определяет основные сценарии эксплуатации, где требуется частая смена соединений или отсутствует доступ к инструменту:
- Лабораторное оборудование: Фиксация трубок подачи реагентов, воды и газов на стеклянные и пластиковые штуцеры.
- Системы вентиляции и аспирации: Крепление гибких воздуховодов в бытовых и полупромышленных системах (вытяжки, приточная вентиляция).
- Садово-парковое хозяйство: Соединение поливочных шлангов, систем орошения, подключение насосов малой мощности.
- Автомобильная сфера (вспомогательные системы): Временный ремонт, крепление трубок омывателя, неответственные соединения, не подверженные высоким вибрационным и температурным нагрузкам.
Важно: Категорически не рекомендуется использовать плоскогубцы или газовые ключи для «дотягивания» пластиковой рукоятки хомута. Пластик ключа не рассчитан на нагрузки, создаваемые рычажным инструментом, и разрушится, что приведет к невозможности демонтажа узла. Затяжка должна производиться исключительно усилием руки.
Условия эксплуатации
Цинковое покрытие класса W1 обеспечивает коррозионную стойкость в течение примерно 144 часов в камере солевого тумана (ISO 9227). Это позволяет эксплуатировать изделия в сухих помещениях и в уличных условиях при отсутствии постоянного прямого контакта с агрессивными химическими средами.
Коммерческое предложение и логистика
Компания «Резиномир» предлагает сотрудничество предприятиям и торговым организациям. Мы обеспечиваем снабжение качественными крепежными элементами на следующих условиях:
- Ассортимент: В наличии широкий размерный ряд. Если требуется партия специфических размеров, возможно производство под заказ в соответствии с требованиями клиента.
- Ценовая политика: Чтобы рассчитать стоимость поставки, следует запросить актуальный прайс-лист у менеджеров. Мы предлагаем оптом различные варианты фасовки. Цены корректируются в зависимости от объема закупки.
- Оплата: Работаем с юридическими лицами по безналичному расчету с выделением НДС.
- Документация: На каждую партию предоставляются паспорта качества и сертификаты соответствия. Гарантия распространяется на целостность покрытия и работоспособность червячного механизма.
- Логистика: Отгрузка товара производится со склада. Возможна организация доставки через транспортные компании или самовывоз. Поставка комплектуется в кратчайшие сроки после подтверждения заказа.
- Сервис: Техническая консультация по подбору аналогов и совместимости материалов.
FAQ: Часто задаваемые вопросы
1. Выдержит ли пластиковый ключ мороз -30°С?
Пластиковые рукоятки изготавливаются из морозостойких полимеров, сохраняющих прочность до -40°С. Однако при низких температурах пластичность материала снижается. Монтаж (затягивание) рекомендуется производить при температуре не ниже -10°С во избежание хрупкого разрушения ключа, эксплуатация же в затянутом состоянии допустима и при более низких температурах.
2. Можно ли использовать данный хомут на бензопроводе?
Для топливных магистралей высокого давления в автомобилях рекомендуется использовать стандартные хомуты под отвертку или пружинные зажимы, так как они обеспечивают более высокое и стабильное усилие прижима. Хомуты с ключом допустимо применять только на временных соединениях или в системах перекачки топлива под низким давлением.
3. Отличается ли лента хомута с ключом от обычного червячного?
Сама металлическая лента и замок в моделях W1 идентичны стандартным червячным хомутам. Отличие заключается только в конструкции головки винта, на которую напрессован пластиковый ключ. Ширина 9 мм и тип резьбы (штампованная/просечная) соответствуют стандартам DIN 3017.
4. Подходит ли хомут для труб горячего водоснабжения?
Максимальная рабочая температура ограничивается свойствами пластиковой ручки (обычно до +60°С…+80°С). При постоянном воздействии высоких температур пластик может размягчиться и деформироваться, что затруднит последующий демонтаж. Для горячих труб лучше использовать цельнометаллические хомуты.
5. Как определить необходимый размер?
Размер хомута (например, 16-25 мм) указывает на рабочий диапазон диаметров. Измерьте внешний диаметр шланга, надетого на штуцер. Полученное значение должно попадать примерно в середину рабочего диапазона хомута. Не берите хомут «впритык» по нижней или верхней границе.
