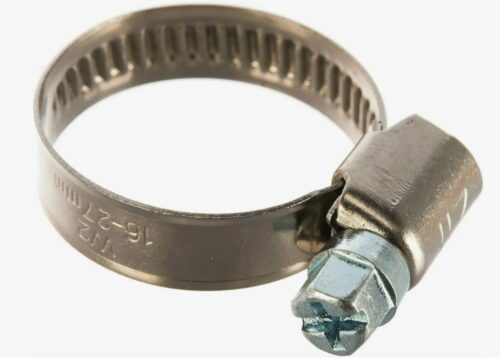

Хомуты червячные 12 мм W2 НЕРЖ

Червячный хомут представляет собой соединительный элемент кольцевой формы, предназначенный для герметизации и фиксации жестких и гибких трубопроводов, патрубков и шлангов. Конструкция изделия включает в себя ленту с насечками, замок (корпус) и винт с червячной резьбой, передающий усилие затяжки. Данный тип крепежа обеспечивает равномерное распределение компрессионного давления по периметру соединения, предотвращая утечки рабочей среды в гидравлических и пневматических системах высокого и среднего давления.

Для получения технической консультации или уточнения спецификаций специалисты могут обратиться по электронной почте nsk@rti-land.ru или по телефону +7 (800) 302-31-42. Изделия классификации W2 с шириной ленты 12 мм востребованы в промышленном секторе Новосибирска благодаря балансу коррозионной стойкости и механической прочности.

Технические характеристики и конструкция: хомуты червячные 12 мм W2 НЕРЖ

Ключевой особенностью рассматриваемой категории является материальное исполнение W2 и увеличенная ширина ленты. Хомуты червячные 12 мм W2 НЕРЖ конструктивно отличаются от более узких аналогов (9 мм) повышенным моментом затяжки и большей площадью контакта с поверхностью рукава. Это снижает риск повреждения внешнего слоя шланга при значительном усилии сжатия.

Материаловедение и свойства стали W2

Согласно международной классификации (DIN 3017), обозначение W2 регламентирует использование комбинации материалов:

• Лента и корпус замка: Выполнены из ферритной нержавеющей стали марки AISI 430 (аналог 12Х17) или близкой по составу стали AISI 439. Материал обладает магнитными свойствами, устойчив к пресной воде, атмосферным осадкам и слабым кислотным растворам.
• Винт: Изготавливается из углеродистой стали (St) с цинковым покрытием (гальваническое цинкование) и пассивированием.

Такая комбинация обеспечивает защиту от коррозии в умеренно агрессивных средах, при этом сохраняя прочностные характеристики узла затяжки.

Технология производства

Изготовление осуществляется методом прецизионной штамповки. Лента имеет отбортованные (завальцованные) края, что исключает прорезание шланга при вибрационных нагрузках и тепловом расширении. Корпус замка соединяется с лентой без применения сварки (механическое соединение) или точечной сваркой в зависимости от конкретного артикула, что сохраняет структуру металла и предотвращает межкристаллитную коррозию. Винт имеет шестигранную головку с комбинированным шлицем (крестовой/прямой), что упрощает монтаж инструментом.

Нормативные стандарты и эксплуатационные параметры

Производство и приемка изделий регулируются строгими техническими нормативами. Основным стандартом, определяющим геометрию и методы испытаний, является немецкий стандарт DIN 3017-1. В российской системе стандартизации аналогом выступает ГОСТ 28191-89 «Хомуты зажимные для рукавов», где рассматриваемые изделия соответствуют Типу 1 (червячные) в тяжелом исполнении (ширина ленты 12 мм и более).

Сравнение характеристик материалов хомутов по классификации DIN 3017:

Сферы применения в промышленности

Благодаря ширине ленты 12 мм, данные метизы способны выдерживать крутящий момент в диапазоне 4,5–6,5 Нм (в зависимости от диаметра). Это позволяет использовать их в ответственных узлах:

• Автомобилестроение: Системы охлаждения, патрубки интеркулеров, воздуховоды в грузовом и коммерческом транспорте.
• Станкостроение и гидравлика: Фиксация шлангов подачи масла и технических жидкостей.
• Системы вентиляции и кондиционирования: Герметизация гибких воздуховодов.
• Сельскохозяйственная техника: Узлы оросительных систем и приводов.

Важно учитывать: Использование хомутов класса W2 не рекомендуется в средах с высокой концентрацией кислот, щелочей или при прямом контакте с морской водой. В таких условиях цинковое покрытие винта разрушается первым, что приводит к заклиниванию механизма. Для агрессивных сред следует выбирать класс W4 или W5.

Типоразмеры и подбор

Диапазоны диаметров (обжимная способность) варьируются от минимальных 12-22 мм до крупных размеров 140-160 мм и выше. При выборе необходимо, чтобы внешний диаметр шланга, надетого на штуцер, находился в средней трети рабочего диапазона хомута.

Компания «Резиномир» осуществляет поставку промышленных комплектующих с учетом требований конкретных производственных задач.
Условия сотрудничества:

• Работа с юридическими лицами и ИП: Полный пакет закрывающих документов, работа с НДС.
• Под заказ: Возможность формирования партий нестандартных объемов или редких типоразмеров при согласовании с производством.
• Оплата: Безналичный расчет.
• Коммерческое предложение: Чтобы рассчитать стоимость партии и получить актуальные цены, необходимо направить спецификацию менеджерам.
• Гарантия: На продукцию распространяются гарантийные обязательства при соблюдении условий эксплуатации и монтажа.
• Отгрузка: Осуществляется в соответствии с графиком работы склада, возможен самовывоз или передача транспортной компании. Предлагаем оптом и мелкими партиями в зависимости от фасовки.

FAQ: Часто задаваемые вопросы

1. В чем принципиальная разница между хомутами W2 и W4?
Основное различие заключается в материале винта. У W2 винт выполнен из оцинкованной углеродистой стали, а лента — из нержавеющей. У W4 все элементы (лента, корпус, винт) изготовлены из нержавеющей стали марки А2 (AISI 304). W4 обладает более высокой коррозионной стойкостью и практически не магнитится, тогда как W2 дешевле, но винт подвержен коррозии быстрее.

2. Можно ли использовать хомут W2 шириной 12 мм повторно?
Да, конструкция червячного механизма допускает многократный монтаж и демонтаж. Однако перед повторным использованием необходимо визуально осмотреть ленту на отсутствие деформаций, а резьбу винта — на отсутствие повреждений цинкового покрытия и «слизанных» граней.

3. Какой инструмент использовать для монтажа?
Для затяжки рекомендуется использовать торцевую головку (обычно 7 мм для ленты 12 мм) или специальную отвертку с гибким валом. Использование рожковых ключей или плоскогубцев не рекомендуется, так как это не позволяет контролировать момент затяжки и может повредить грани винта. Соблюдение рекомендованного момента затяжки критично для герметичности.

4. Выдержит ли этот хомут давление 10 атмосфер?
Рабочее давление соединения зависит не только от хомута, но и от типа шланга и штуцера. Сам хомут червячный 12 мм W2 НЕРЖ конструктивно рассчитан на высокие нагрузки и способен обеспечить герметичность при давлении до 1.0-1.5 МПа (10-15 бар) и выше в гидравлических системах, при условии правильного подбора диаметра и корректного монтажа.
