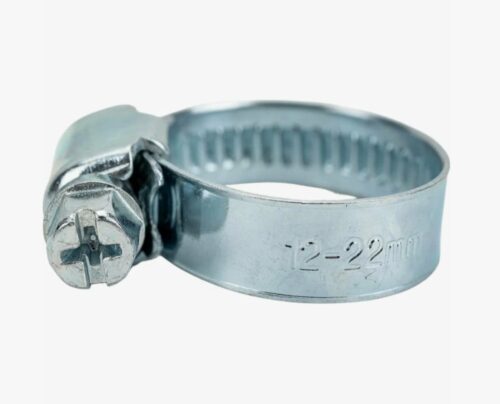

Хомуты червячные 12 мм W1 ОЦ

Хомуты червячные с шириной ленты 12 мм в исполнении W1 (оцинкованная сталь) представляют собой усиленные крепежные изделия, предназначенные для герметизации соединений эластичных трубопроводов, патрубков и шлангов в гидравлических и пневматических системах. Конструктивная особенность данной модификации заключается в увеличенной ширине металлической ленты (12 мм против стандартных 9 мм), что обеспечивает большую площадь контакта с поверхностью рукава и позволяет прикладывать повышенный момент затяжки без риска разрушения замкового механизма. Это гарантирует равномерное распределение радиального усилия обжима, минимизируя вероятность повреждения внешнего слоя шланга.

Изделия широко применяются в машиностроении, системах вентиляции и водоснабжения для фиксации магистралей, работающих под средним и высоким давлением, а также в условиях повышенных вибрационных нагрузок. Использование углеродистой стали с защитным покрытием делает данный крепеж экономически эффективным решением для эксплуатации в неагрессивных средах. Для получения технической спецификации, консультации по подбору типоразмеров или оформления заявки, можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Конструкция и стандарты на хомуты червячные 12 мм W1 ОЦ

Производство винтовых зажимов регламентируется международным стандартом DIN 3017-1 и российским ГОСТ 28191-89 «Хомуты зажимные для рукавов» (тип 1, исполнение легкое и тяжелое). Аббревиатура W1 в маркировке изделия указывает на материальное исполнение согласно классификации DIN: все компоненты конструкции (лента, корпус замка и винт) изготовлены из углеродистой стали. Для защиты от коррозии применяется метод гальванического цинкования с последующей пассивацией (хроматированием). Толщина защитного слоя цинка составляет обычно 6–10 мкм, что обеспечивает базовую защиту от окисления в нормальных климатических условиях.

Технологический процесс изготовления включает штамповку ленты с нанесением резьбы (просечной или накатной) и формовку корпуса замка. В моделях с шириной ленты 12 мм часто используется цельноштампованный корпус, который обладает повышенной жесткостью по сравнению со сварными аналогами. Края ленты подвергаются отбортовке (закруглению), что предотвращает прорезание резины или силикона при сильной затяжке.

Механические характеристики и моменты затяжки

Ключевым преимуществом использования ленты шириной 12 мм является возможность создания более высокого усилия стягивания по сравнению с 9-миллиметровыми аналогами. Это критически важно для жестких, армированных шлангов.

Ниже приведена сравнительная таблица рекомендуемых моментов затяжки для хомутов W1 в зависимости от ширины ленты:

Увеличенная ширина ленты также повышает сопротивление изделия на разрыв и деформацию при воздействии внутреннего давления системы. Винт с шестигранной головкой (обычно 7 мм) имеет шлиц под плоскую или крестовую отвертку, что обеспечивает вариативность монтажного инструмента.

Сферы применения и условия эксплуатации

Хомуты червячные 12 мм W1 ОЦ ориентированы на использование в сухих помещениях или узлах, защищенных от прямого попадания агрессивных реагентов. Оцинкованное покрытие обладает ограниченной стойкостью к соляному туману (порядка 72-144 часов до появления красной ржавчины), поэтому для морского климата или химических производств рекомендуются стали классов W4 или W5.

Основные отрасли применения усиленных оцинкованных хомутов:

• Автомобильная промышленность: Крепление патрубков системы охлаждения, масляных магистралей и воздушных фильтров на грузовом транспорте и спецтехнике.
• Сельское хозяйство: Монтаж систем орошения, фиксация шлангов на насосном оборудовании и мотопомпах.
• Вентиляция и кондиционирование: Герметичное соединение гибких воздуховодов.
• Строительство: Временные и постоянные соединения технических трубопроводов подачи воды и воздуха.

Техническое предупреждение: Запрещается использование хомутов класса W1 в контакте с деталями из нержавеющей стали во влажной среде из-за риска возникновения гальванической коррозии. Также не рекомендуется превышать регламентированный момент затяжки, так как это может привести к срыву резьбы на ленте или разрушению червячного механизма.

Коммерческие условия сотрудничества

Компания «Резиномир» осуществляет поставки промышленных крепежных изделий в Новосибирске и других регионах. Мы предлагаем хомуты червячные 12 мм W1 ОЦ различных диапазонов обжима (от 16-27 мм до крупных диаметров). Продукция соответствует стандартам DIN 3017.

Условия работы с контрагентами:

• Оптом и в розницу: Предусмотрена градация цен в зависимости от объема закупки. Для снабженческих организаций и производственных предприятий доступен специальный прайс-лист.
• Под заказ: Возможна поставка партий нестандартных размеров или комплектация объектов по спецификации.
• Оплата: Работаем с юридическими лицами по безналичному расчету с НДС.
• Отгрузка: Производится со склада после комплектации заказа.
• Консультация: Специалисты отдела продаж помогут рассчитать стоимость партии и подобрать оптимальный типоразмер.
• Гарантия: Предоставляется на соответствие геометрических параметров и марки стали заявленным характеристикам.

Актуальные цены на продукцию формируются исходя из текущей стоимости металла и курсовых колебаний.

FAQ: Часто задаваемые вопросы

В чем отличие хомута 12 мм от 9 мм?
Хомут с шириной ленты 12 мм обладает большей прочностью на разрыв и позволяет прикладывать больший момент затяжки (до 6,5 Н·м против 4,0 Н·м у 9 мм). Это обеспечивает более надежную герметизацию жестких и толстостенных рукавов, а также снижает удельное давление на резину, предотвращая её прорезание.

Можно ли использовать хомуты W1 на улице?
Использование хомутов W1 (оцинкованная сталь) на открытом воздухе допускается, однако их коррозионная стойкость ограничена. Под воздействием осадков со временем начнется процесс окисления. Для долговременной эксплуатации на улице рекомендуется использовать хомуты из нержавеющей стали (W2 или W4).

Подходят ли данные хомуты для силиконовых патрубков?
Да, при условии, что внутренняя поверхность ленты гладкая, а края имеют отбортовку. Однако для силикона предпочтительнее использовать хомуты с выдавленной (накатной), а не просечной резьбой, чтобы исключить выдавливание мягкого материала в отверстия ленты.

Как подобрать правильный размер хомута?
Необходимо измерить внешний диаметр шланга, надетого на штуцер. Этот размер должен находиться в средней трети рабочего диапазона хомута. Например, для шланга с внешним диаметром 35 мм оптимально подойдет хомут с диапазоном 25–40 мм или 32–50 мм. Не рекомендуется выбирать размер, где диаметр шланга совпадает с крайними значениями диапазона.

Какие инструменты нужны для монтажа?
Винт хомута W1 обычно имеет комбинированную головку: шестигранник (обычно 7 мм) и шлиц (прямой или Phillips). Монтаж можно производить гаечным ключом, торцевой головкой или отверткой. Для обеспечения точности усилия затяжки рекомендуется использовать динамометрический ключ или отвертку с регулируемым моментом.
