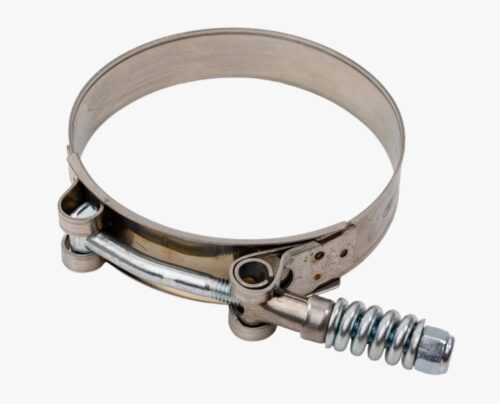

Хомут силовой с Т-болтом и пружиной W2 НЕРЖ

Хомут силовой с Т-болтом и пружиной W2 НЕРЖ представляет собой специализированный крепежный элемент, разработанный для герметизации соединений в гидравлических и пневматических системах, подверженных значительным перепадам температур и вибрационным нагрузкам. Ключевой конструктивной особенностью изделия является наличие пружинного механизма, который обеспечивает постоянное радиальное усилие обжима, автоматически компенсируя тепловое расширение и сжатие соединяемых материалов. Это предотвращает ослабление фиксации и утечку рабочей среды при циклических изменениях температуры («холодной текучести» шлангов).

Изделие классифицируется как крепеж высокой прочности и широко применяется для монтажа силиконовых патрубков, резиновых рукавов систем наддува (интеркулеров), систем охлаждения спецтехники и промышленных воздуховодов. Комбинированное материальное исполнение (нержавеющая и оцинкованная сталь) обеспечивает оптимальный баланс между коррозионной стойкостью и механической прочностью узла. Для получения спецификаций, технической консультации или уточнения наличия на складе, специалисты могут направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Конструкция и материальное исполнение по стандарту W2

Производство силовых хомутов с пружиной базируется на стандартах DIN 3017-3 (в части геометрии ленты и замка) и внутренних технических условиях для пружинных механизмов. Обозначение W2 (согласно международной классификации) строго регламентирует используемые материалы:

1. Лента и мостик: Изготавливаются из ферритной нержавеющей стали марки AISI 430 (аналог 12Х17). Материал обладает высокой устойчивостью к атмосферной коррозии, влаге и нефтепродуктам.
2. Болт (Т-болт), втулка и пружина: Выполняются из углеродистой стали с цинковым покрытием (гальваническое цинкование с пассивацией). Класс прочности болта обычно составляет 8.8, что позволяет прикладывать высокий момент затяжки.

Технология изготовления включает метод холодной штамповки для формирования ленты с загнутыми краями (отбортовкой), что исключает повреждение внешнего слоя рукава при сильном обжиме. Замковый узел с Т-образным болтом обеспечивает надежную фиксацию без риска срыва резьбы, характерного для червячных аналогов.

Принцип действия пружинного механизма

Хомут силовой с Т-болтом и пружиной W2 НЕРЖ функционирует как динамический компенсатор. В системах, где температура рабочей среды варьируется в широком диапазоне (например, от -40°С до +200°С в системах турбонаддува), диаметр патрубков изменяется. Без пружины при охлаждении патрубок уменьшается в объеме, что приводит к потере герметичности. Встроенная витая пружина поддерживает натяжение ленты на заданном уровне, предотвращая разгерметизацию узла при «усадке» шланга и исключая передавливание при его расширении.

Техническое предупреждение: При монтаже хомутов с пружиной критически важно соблюдать момент затяжки, указанный производителем для конкретного типоразмера. Полное сжатие витков пружины до соприкосновения превращает хомут в жесткую конструкцию, лишая его функции термокомпенсации, что может привести к разрушению патрубка при тепловом расширении.

Технические характеристики и сравнение материалов

Основными параметрами выбора являются рабочий диапазон обжима (мин/макс диаметр) и ширина ленты (обычно 19 мм или 25 мм для крупных диаметров). Толщина ленты варьируется от 0,6 до 1,0 мм в зависимости от типоразмера.

Ниже приведена таблица сравнения характеристик материальных исполнений силовых хомутов, позволяющая определить целесообразность использования типа W2.

Сферы применения в промышленности

Благодаря способности компенсировать температурные деформации и гасить вибрации, хомут силовой с Т-болтом и пружиной W2 НЕРЖ является безальтернативным решением для ответственных узлов.
Основные направления использования:

• Системы воздухоподачи ДВС: Крепление патрубков интеркулеров и турбокомпрессоров на грузовых автомобилях, спецтехнике и дизель-генераторных установках.
• Системы охлаждения: Фиксация силиконовых и резиновых шлангов радиаторов, где присутствуют циклические перепады температур.
• Вентиляция и аспирация: Соединение воздуховодов, подверженных вибрации от работающего оборудования.
• Сельхозтехника: Гидравлические и пневматические магистрали на технике, работающей в полевых условиях (устойчивость ленты к коррозии).

Коммерческие условия и поставка

Компания «Резиномир» осуществляет снабжение промышленных предприятий Новосибирска и регионов качественными крепежными изделиями. Мы предлагаем хомуты силовые с Т-болтом и пружиной W2 НЕРЖ в широком диапазоне типоразмеров.

Условия сотрудничества для партнеров:

• Поставка: Возможна отгрузка продукции оптом и мелкими партиями со склада.
• Под заказ: Принимаем заявки на поставку специфических размеров, не входящих в складскую программу.
• Ценообразование: Цены формируются в зависимости от объема закупки. Актуальный прайс-лист предоставляется по запросу. Специалисты отдела продаж готовы оперативно рассчитать стоимость комплектации заказа.
• Оплата: Безналичный расчет с НДС для юридических лиц.
• Отгрузка: Организация логистики до терминала транспортной компании.
• Гарантия: На всю продукцию предоставляется гарантия соответствия заявленным материалам (W2) и геометрическим параметрам.

FAQ: Часто задаваемые вопросы

Можно ли использовать хомут W2 в морской воде?
Нет, использование класса W2 в морской воде или агрессивных кислотных средах не рекомендуется. Лента из стали AISI 430 устойчива к пресной воде и осадкам, но болт из оцинкованной стали подвергнется быстрой коррозии. Для морских условий необходимо применять изделия класса W5.

Как правильно подобрать размер силового хомута с пружиной?
В отличие от червячных хомутов, силовые имеют узкий диапазон регулировки (обычно 3-8 мм). Необходимо замерить внешний диаметр патрубка, надетого на штуцер/трубу. Этот диаметр должен попадать строго в середину рабочего диапазона хомута. Нельзя выбирать изделие «впритык» к нижней или верхней границе.

Почему хомут W2 магнитится?
Магнитные свойства хомута W2 обусловлены использованием ферритной нержавеющей стали AISI 430 для ленты (которая является магнитной) и углеродистой стали для болта. Отсутствие магнитных свойств характерно только для аустенитных сталей (классы W4, W5). Магнитность не является признаком брака для класса W2.

Какова функция пружины в конструкции?
Пружина выполняет роль демпфера и термокомпенсатора. Она поддерживает постоянное давление на соединение, предотвращая утечки при уменьшении диаметра шланга на холоде и защищая шланг от разрыва при его расширении от нагрева.

Можно ли использовать данный хомут на обычных водопроводных трубах?
Технически это возможно, но экономически нецелесообразно, если в системе нет вибраций и перепадов температур. Для статических соединений достаточно обычных силовых или червячных хомутов. Изделие с пружиной предназначено для динамически нагруженных узлов.
