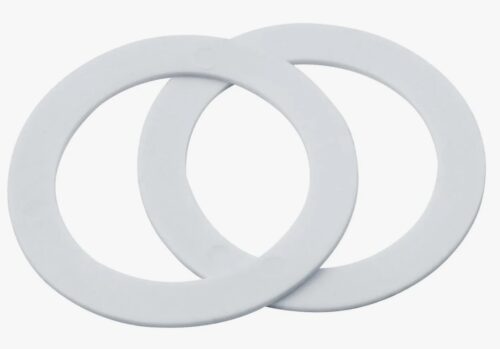

Фторопластовые прокладки для фланцев

Фторопластовые прокладки для фланцев (ПТФЭ, PTFE) представляют собой категорию уплотнительных элементов, изготовленных из политетрафторэтилена или его модифицированных композиций. Изделия предназначены для герметизации неподвижных разъемных соединений (фланцев, плоских стыков, крышек) в трубопроводах, аппаратах и резервуарах. Ключевая особенность данных уплотнителей заключается в их исключительной химической стойкости к агрессивным средам (концентрированные кислоты, щелочи, растворители) и способности работать в широком температурном диапазоне, где резиновые и паронитовые аналоги разрушаются.

В промышленности Новосибирска и Сибирского федерального округа фторопластовые уплотнения выполняют функцию барьера, предотвращающего утечки рабочих жидкостей и газов под давлением. Благодаря физиологической инертности материала, они широко востребованы в пищевых и фармацевтических производствах. Для получения технической консультации, уточнения размеров или оформления заявки на производство можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Технология производства и материаловедение

Изготовление плоских уплотнительных элементов из фторопласта осуществляется преимущественно двумя методами: механической обработкой и вырубкой.

1. Механическая обработка (точение/фрезерование). Производится на станках с ЧПУ из листовых заготовок, прессованных пластин или стержней. Метод позволяет получать изделия сложной конфигурации с высокой точностью (до 0,05 мм) и чистотой поверхности.
2. Вырубка (штамповка). Применяется для серийного производства прокладок стандартных размеров из листового фторопласта малой толщины.

Базовым материалом является Фторопласт-4 (Ф-4), соответствующий ГОСТ 10007-80 (аналог Teflon, PTFE). Для эксплуатации в условиях повышенных механических нагрузок или требований к износостойкости используются наполненные композиты:

• Ф-4К20 (с коксом). Обладает повышенной твердостью и устойчивостью к деформации под нагрузкой.
• Ф-4С15 (со стекловолокном). Характеризуется стабильностью размеров и химической стойкостью к окислителям.
• Ф-4М5 (с дисульфидом молибдена). Применяется в узлах, где требуется низкий коэффициент трения.

Технические параметры и стандарты

В Российской Федерации производство прокладок регламентируется техническими условиями (ТУ) заводов-изготовителей, так как единый ГОСТ на готовые изделия из фторопласта отсутствует. Однако геометрические размеры (наружный/внутренний диаметр, расположение отверстий под болты) обычно соответствуют ГОСТ 15180-86 «Прокладки плоские эластичные». Это обеспечивает полную взаимозаменяемость с паронитовыми и резиновыми уплотнениями в стандартных фланцах (ГОСТ 33259-2015, DIN, ANSI).

Фторопластовые прокладки для фланцев обладают следующими эксплуатационными характеристиками:

• Рабочая температура: от -269°С до +260°С.
• Химическая стойкость: инертны практически ко всем известным химикатам, за исключением расплавов щелочных металлов и элементарного фтора при высоких температурах.
• Водопоглощение: 0,00% (не набухают и не стареют).
• Давление рабочей среды: до 10–16 МПа (зависит от конструкции фланцевого узла).

Сравнение свойств материалов для плоских уплотнений представлено в таблице:

Техническое предупреждение: Чистый фторопласт (Ф-4) склонен к хладотекучести — пластической деформации под постоянной нагрузкой даже при комнатной температуре. При установке прокладки между гладкими фланцами со временем может потребоваться дополнительная затяжка болтов. Для ответственных узлов высокого давления рекомендуется использовать прокладки в замкнутых соединениях типа «шип-паз» или «выступ-впадина», которые ограничивают растекание материала.

Сферы применения в промышленности

Сочетание термостойкости и химической инертности определяет основную область использования материала — агрессивные среды и чистые производства.

Основные направления эксплуатации:

• Химическая промышленность: Герметизация реакторов, колонн, теплообменников и трубопроводов, транспортирующих кислоты (серную, азотную, соляную), щелочи и растворители.
• Пищевое производство: Уплотнение соединений в линиях розлива, пастеризаторах и емкостях. Материал имеет пищевой допуск, не выделяет запахов и не влияет на вкус продукта.
• Фармацевтика: Оборудование для синтеза лекарственных препаратов, где недопустимо загрязнение среды компонентами уплотнителя.
• Энергетика: Узлы, работающие с перегретым паром и агрессивными газами.

Условия сотрудничества

Компания «Резиномир» осуществляет производство и поставку плоских прокладок из фторопласта в Новосибирске. Мы предлагаем купить изделия оптом и мелкими партиями. Технологическое оснащение позволяет изготавливать уплотнения стандартных размеров (Ду 10…Ду 1000) и нестандартные детали по чертежам заказчика.

Мы работаем с юридическими лицами и индивидуальными предпринимателями. Чтобы рассчитать стоимость заказа, необходимо направить заявку с указанием размеров (D x d x h), типа фланца или приложить эскиз. Цены формируются в зависимости от сложности контура, марки материала (Ф-4, Ф-4К20) и объема партии. Оплата производится безналичным расчетом с НДС. Отгрузка товара осуществляется со склада или после изготовления. Возможна организация доставки транспортными компаниями. Мы гарантируем соответствие геометрических параметров и физико-механических свойств материала заявленным требованиям. По запросу предоставляем сертификаты на материал.

FAQ: Часто задаваемые вопросы

Можно ли использовать фторопластовую прокладку повторно?
Не рекомендуется. Фторопласт не является эластомером, он не восстанавливает свою форму после снятия нагрузки (пластическая деформация). При демонтаже прокладка сохраняет отпечаток уплотнительных поверхностей и при повторной установке может не обеспечить герметичность, особенно если сместится относительно исходного положения.

Чем отличается прокладка из Ф-4 от ФУМ-ленты?
Материал один и тот же (политетрафторэтилен), но структура разная. ФУМ-лента — это неспеченная ориентированная пленка, предназначенная для уплотнения резьб. Прокладка изготавливается из спеченного твердого фторопласта и предназначена для фланцевых соединений. Использовать ленту вместо плоской прокладки на фланцах нельзя, так как ее выдавит давлением.

Нужно ли смазывать прокладку при монтаже?
Нет, фторопласт обладает антиадгезионными свойствами («ничего не прилипает»). Прокладка не прикипает к фланцам даже после длительной эксплуатации при высоких температурах, поэтому использование графитовой смазки или герметиков не требуется и может быть вредным (смазка может выдавить прокладку).

Как выбрать толщину прокладки?
Толщина выбирается исходя из качества уплотняемых поверхностей и диаметра фланца. Стандартные толщины: 2, 3, 4, 5 мм. Чем больше неровностей на фланце, тем толще должна быть прокладка для их компенсации. Однако чрезмерно толстая прокладка более подвержена выдавливанию внутренним давлением.

Выдержит ли прокладка давление 40 бар?
Для давлений свыше 16–25 бар (1,6–2,5 МПа) использование плоских фторопластовых прокладок на гладких фланцах рискованно из-за хладотекучести. Для таких давлений требуются специальные конструкции: прокладки в металлической оболочке, спирально-навитые прокладки (СНП) с наполнителем из фторопласта или установка в соединение «шип-паз».
