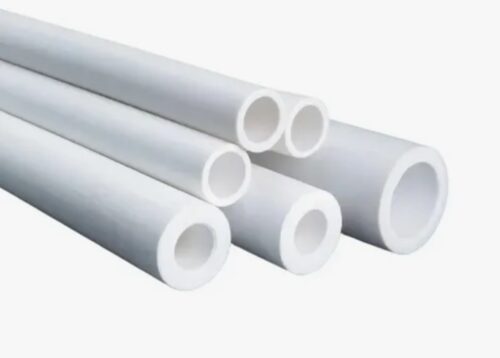

Фторопласт трубки ГОСТ 22056-76

Трубки из фторопласта-4Д, изготовленные в соответствии с ГОСТ 22056-76, представляют собой категорию электроизоляционных материалов, предназначенных для защиты токоведущих элементов, проводов и кабелей в условиях агрессивных сред и экстремальных температур. Изделия характеризуются высокой химической инертностью, диэлектрической прочностью и способностью сохранять физико-механические свойства в широком температурном диапазоне. Основное функциональное назначение — создание изолирующего барьера в электрических машинах, летательных аппаратах и химическом оборудовании.

В промышленных системах данные изделия используются для изоляции выводных концов электродвигателей, монтажа бортовой электросети и транспортировки агрессивных жидкостей (в качестве химически стойких трубопроводов малого диаметра). Для получения технической консультации, уточнения типоразмеров или оформления заявки можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Технические характеристики и производство: фторопласт трубки ГОСТ 22056-76

Производство трубок регламентируется государственным стандартом ГОСТ 22056-76 «Трубки электроизоляционные из фторопласта 4Д». В отличие от изделий из обычного фторопласта-4 (прессуемого), данная продукция изготавливается из тонкодисперсной модификации полимера — фторопласта-4Д (ГОСТ 14906-77). Технологический процесс базируется на методе экструзии пасты (paste extrusion).

Метод изготовления включает следующие этапы:

1. Подготовка композиции. Смешение порошка Ф-4Д с жидким смазывающим веществом (обычно углеводородной фракцией) для получения пастообразной массы.
2. Экструзия. Выдавливание заготовки через кольцевую фильеру при комнатной или слегка повышенной температуре.
3. Сушка и спекание. Удаление смазки в сушильных камерах и последующее спекание трубки при температуре +360°С…+380°С, в результате чего частицы полимера сплавляются в монолитную структуру.

Использование марки Ф-4Д позволяет получать длинномерные изделия с тонкими стенками и высокой продольной прочностью, что невозможно при обработке стандартного блочного фторопласта.

Физико-механические свойства

Изделия, соответствующие стандарту, обладают уникальным набором эксплуатационных параметров. Материал является негорючим, гидрофобным (водопоглощение 0,00%) и стойким к воздействию грибковой плесени.

Основные технические характеристики:

• Диапазон рабочих температур: от -196°С до +250°С.
• Электрическая прочность: от 18 до 45 кВ/мм (зависит от диаметра и толщины стенки).
• Удельное объемное электрическое сопротивление: не менее 10151015 Ом·м.
• Прочность при разрыве: не менее 24–30 МПа.
• Химическая стойкость: Инертность ко всем минеральным и органическим кислотам, щелочам, окислителям и растворителям (за исключением расплавов щелочных металлов и элементарного фтора).

Сравнение свойств материалов для электроизоляционных трубок представлено в таблице:

Классификация и сферы применения

Согласно ГОСТ 22056-76, фторопласт трубки выпускаются различных типоразмеров, определяемых внутренним диаметром (от 0,3 мм до 12 мм и более) и толщиной стенки. Стандарт предусматривает классификацию по номинальному внутреннему диаметру и предельному отклонению. Поставляются изделия в бухтах или на катушках, длина отрезка зависит от диаметра.

Внимание специалиста: Трубки из фторопласта-4Д обладают определенной жесткостью и меньшей эластичностью по сравнению с силиконовыми или ПВХ кембриками. При монтаже на провода с малым радиусом изгиба необходимо избегать заломов (сплющивания) профиля, так как это снижает электрическую прочность изоляции в месте деформации. Для облегчения монтажа на сложные участки допускается кратковременный нагрев изделия.

Области использования охватывают высокотехнологичные отрасли промышленности:

• Электроника и приборостроение: Изоляция токоведущих частей, работающих в сверхвысокочастотных (СВЧ) полях. Фторопласт имеет низкий тангенс угла диэлектрических потерь.
• Авиационная и космическая техника: Защита бортовых кабельных сетей, подверженных воздействию вибрации, радиации и вакуума.
• Химическая промышленность: Транспортировка агрессивных реагентов в лабораторном и аналитическом оборудовании (хроматографы, дозаторы).
• Медицина: Изготовление катетеров и зондов (материал физиологически инертен).

Условия сотрудничества

Компания «Резиномир» осуществляет поставки электроизоляционных трубок из фторопласта-4Д в Новосибирске и регионах РФ. Ассортимент включает продукцию, прошедшую контроль качества на соответствие ГОСТ 22056-76. Мы предлагаем купить изделия оптом и в розницу (бухтами).

Сотрудничество ведется с юридическими лицами и индивидуальными предпринимателями. Чтобы рассчитать стоимость заказа, необходимо направить заявку с указанием типоразмера (внутренний диаметр х толщина стенки) и требуемого метража или веса. Цены зависят от объема закупки. Оплата производится безналичным расчетом с НДС. Отгрузка товара осуществляется со склада после комплектации. По запросу предоставляется прайс-лист на доступные диаметры и сертификаты соответствия (паспорта качества) на партию. Возможна поставка продукции под заказ для специфических диаметров, не входящих в складскую программу. Гарантия на материал сохраняется при соблюдении условий транспортировки и хранения.

FAQ: Часто задаваемые вопросы

В чем разница между Фторопластом-4 и Фторопластом-4Д?
Фторопласт-4 — это стандартный полимер с размером частиц 100-150 мкм, перерабатываемый методом прессования (стержни, пластины). Фторопласт-4Д — это тонкодисперсная модификация (частицы 0,2 мкм), предназначенная специально для экструзии паст. Именно из 4Д изготавливают тонкостенные трубки, изоляцию проводов и ленты ФУМ. По химическим свойствам они идентичны.

Является ли трубка термоусадочной?
Нет, стандартная трубка по ГОСТ 22056-76 не является термоусадочной. Она имеет фиксированный диаметр. Однако фторопласт обладает «памятью формы», и при специальной радиационно-химической обработке из него изготавливают термоусаживаемые трубки (обычно маркируются как ТТФ), но это другой класс изделий.

Можно ли использовать трубку для подачи топлива?
Да, фторопласт абсолютно устойчив к бензину, дизельному топливу, керосину и маслам. Трубки широко применяются в топливных системах, так как они не набухают и не стареют в углеводородах.

Прозрачная ли трубка?
Трубки из фторопласта-4Д имеют цвет от молочно-белого до полупрозрачного (в зависимости от толщины стенки). Они не являются оптически прозрачными, как стекло или поликарбонат, но позволяют визуально контролировать наличие жидкости внутри при тонкой стенке.

Выдержит ли трубка давление 10 атмосфер?
Способность выдерживать внутреннее давление зависит от отношения толщины стенки к диаметру. Тонкостенные электроизоляционные трубки рассчитаны в первую очередь на электрическую прочность, а не на гидравлическое давление. Для работы под давлением (пневматика, гидравлика) необходимо выбирать толстостенные варианты и проводить расчет допустимого напряжения стенок.
