Манжеты гидравлические
Показаны все результаты (2)Цены: по возрастанию
Манжеты гидравлические из фторопластовых композиций представляют собой высокотехнологичные уплотнительные элементы, предназначенные для герметизации зазора между цилиндром и поршнем (уплотнение поршня) или штоком и буксой (уплотнение штока) в гидравлических и пневматических устройствах. В отличие от стандартных резиновых изделий, фторопластовые уплотнения характеризуются исключительно низким коэффициентом трения, отсутствием эффекта скачкообразного движения («stick-slip») и высокой химической стойкостью. Основная роль данных компонентов в промышленных системах — обеспечение герметичности узлов, работающих в условиях агрессивных сред, высоких давлений и экстремальных температур, где применение эластомеров невозможно из-за их термической деструкции или набухания.
В инженерной практике изделия из политетрафторэтилена (ПТФЭ) применяются для увеличения межсервисного интервала оборудования и повышения КПД гидроприводов за счет снижения потерь на трение. Для получения технической консультации по подбору материалов, уточнения совместимости с рабочими жидкостями или оформления заявки можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.
Производство и материалы манжет гидравлических из фторопласта
Технология изготовления фторопластовых уплотнений принципиально отличается от формования резиновых изделий. Базовым методом является механическая обработка (точение) заготовок на токарных станках с числовым программным управлением (ЧПУ). Это позволяет получать изделия с прецизионной точностью (до 0,01 мм) и сложной геометрией профиля без затрат на изготовление пресс-форм. Для серийного производства стандартных типоразмеров применяется метод автоматического прессования порошка с последующим спеканием.
В качестве конструкционного материала используется Фторопласт-4 (ГОСТ 10007-80) и его модификации. Чистый ПТФЭ обладает хладотекучестью (склонностью к деформации под нагрузкой), поэтому для нагруженных гидравлических манжет применяются наполненные композиты:
- Ф-4К20 (с добавлением 20% кокса). Повышает износостойкость в 600 раз по сравнению с чистым полимером, увеличивает твердость и сопротивление выдавливанию.
- Ф-4Б (с добавлением бронзы). Увеличивает теплопроводность (отвод тепла из зоны трения) и прочность на сжатие.
- Ф-4С15 (со стекловолокном). Обеспечивает химическую стойкость в кислотных средах и стабильность размеров.
Нормативная база для фторопластовых манжет базируется на Технических Условиях (ТУ) производителей, так как единый ГОСТ, аналогичный ГОСТ 14896-84 (для резиновых манжет), на них не распространяется. Однако геометрия изделий часто проектируется для установки в стандартные посадочные места по ГОСТ или ISO 5597/7425.
Конструктивные особенности
Фторопласт является жестким пластиком с низкой упругостью. Для обеспечения герметичности при низком давлении манжеты гидравлические из ПТФЭ часто изготавливаются в комбинированном исполнении:
- С поджимным эспандером. Уплотнительное кольцо из фторопласта активируется (прижимается к поверхности) резиновым кольцом круглого сечения.

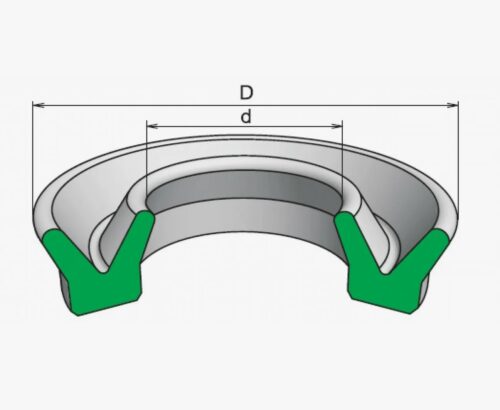

- С пружинным поджатием. В U-образный профиль манжеты встраивается V-образная или спиральная пружина из нержавеющей стали, компенсирующая износ и температурные деформации.
Технические характеристики и сферы применения
Эксплуатационные параметры фторопластовых уплотнений значительно превосходят возможности традиционных эластомеров (NBR, FKM). Они сохраняют работоспособность в диапазоне температур от -200°С до +260°С. Химическая инертность позволяет использовать их в контакте с любыми минеральными и синтетическими маслами, водно-гликолевыми смесями, кислотами и щелочами.
Сравнительная таблица характеристик материалов уплотнений:
| Параметр | Фторопластовый композит (PTFE) | Резина NBR (Нитрил) | Полиуретан (PU) |
|---|---|---|---|
| Коэффициент трения (сухой) | 0,05 – 0,10 | > 0,5 | 0,3 – 0,4 |
| Максимальное давление (МПа) | до 60 (спец. профиль) | до 32 | до 40 |
| Скорость скольжения (м/с) | до 15 | до 0,5 | до 1,0 |
| Стойкость к экструзии | Средняя | Низкая | Высокая |
| Химическая стойкость | Универсальная | Ограниченная | Ограниченная |
Техническое предупреждение: При монтаже манжет из фторопласта следует учитывать их низкую эластичность. Установка в закрытые канавки требует использования специальной оправки для растяжения и калибровочной втулки для последующего обжатия (возврата формы). Запрещается перегибать изделие под острым углом — это приведет к необратимой деформации (залому) и потере герметичности.
Примеры использования в отраслях
Манжеты гидравлические из фторопласта востребованы там, где условия эксплуатации выходят за пределы возможностей резины:
- Пищевая и фармацевтическая промышленность: Дозаторы, гомогенизаторы, насосы. Материал физиологически инертен и имеет допуск к контакту с продуктами питания.
- Химическое машиностроение: Насосы и клапаны для перекачки растворителей, лаков, красок и агрессивных реагентов.
- Мобильная гидравлика: Гидроцилиндры, работающие с высокими скоростями штока или в условиях недостаточной смазки.
- Робототехника: Узлы позиционирования, где критично отсутствие эффекта прилипания («страгивания») после простоя.
Условия сотрудничества
Компания «Резиномир» осуществляет производство и поставку гидравлических манжет из фторопласта и композитов в Новосибирске. Мы предлагаем купить изделия оптом и мелкими партиями. Технологические возможности позволяют изготавливать уплотнения любых профилей (U-образные, шевронные, роторные) диаметром до 500 мм и более. Возможна разработка чертежей по образцам (реверс-инжиниринг).
Мы работаем с юридическими лицами и индивидуальными предпринимателями. Чтобы рассчитать стоимость заказа, необходимо предоставить спецификацию с указанием размеров посадочного места (диаметр штока, диаметр цилиндра, высота канавки) и условий работы (давление, среда, температура). Цены зависят от выбранного материала (чистый Ф-4 или наполненный) и сложности профиля. Оплата производится безналичным расчетом с НДС. Отгрузка готовой продукции осуществляется транспортными компаниями после прохождения контроля ОТК. По запросу предоставляется прайс-лист на услуги металлообработки и точения полимеров.
FAQ: Часто задаваемые вопросы
Можно ли заменить резиновую манжету на фторопластовую в той же канавке?
Да, если канавка соответствует стандартам. Однако следует учитывать, что фторопласт жестче резины. Для обеспечения герметичности при низком давлении фторопластовая манжета должна иметь поджимной элемент (резиновое кольцо или пружину). «Чистый» профиль из ПТФЭ без поджатия может подтекать при отсутствии давления.
Нужна ли смазка при работе фторопластовых манжет?
Фторопласт является самосмазывающимся материалом. Манжеты могут работать в режиме сухого трения (без смазки), например, в воздушных компрессорах или пищевом оборудовании. Однако наличие смазки улучшает теплоотвод и продлевает срок службы уплотнения.
Что такое «память формы» у фторопласта?
ПТФЭ обладает специфической памятью формы. Если растянуть манжету при монтаже, она будет стремиться вернуться к исходному размеру, но процесс происходит медленно. Для ускорения восстановления (усадки) после монтажа узел иногда нагревают.
Как долго слу��ат манжеты из фторопласта по сравнению с резиновыми?
В агрессивных средах и при высоких температурах ресурс фторопластовых изделий в разы превышает ресурс резиновых. В стандартных условиях гидравлики (масло, +60°С) их ресурс сопоставим, но фторопласт обеспечивает меньшее трение и износ штока.
Для чего в манжету добавляют кокс или стекловолокно?
Чистый фторопласт-4 мягок и подвержен быстрому износу при трении о металл. Добавки (наполнители) значительно повышают твердость, теплопроводность и износостойкость материала, позволяя ему работать при высоких давлениях и скоростях скольжения.
