Кольца круглые

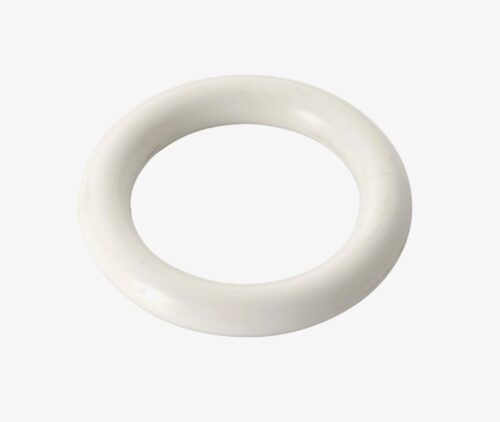

Фторопластовые уплотнительные кольца круглого сечения представляют собой категорию герметизирующих элементов, изготовленных из политетрафторэтилена (ПТФЭ) и предназначенных для эксплуатации в условиях, превышающих физико-химические возможности стандартных эластомеров (резины, силикона). Конструктивно изделие имеет тороидальную форму и используется для уплотнения неподвижных и подвижных соединений гидравлических, топливных, пневматических и смазочных устройств. Основная функция деталей заключается в предотвращении утечек рабочих сред, работающих под высоким давлением, при экстремальных температурах или в контакте с агрессивными химическими веществами.

В промышленных системах данные компоненты применяются как самостоятельные уплотнители либо в качестве защитных (опорных) колец, предотвращающих выдавливание резиновых манжет в зазор штока или поршня. Химическая инертность материала позволяет использовать изделия в пищевой и фармацевтической промышленности. Для получения технической консультации, уточнения размеров или оформления заявки на производство можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Технология производства и материаловедение

Изготовление колец круглого сечения из фторопласта осуществляется двумя основными методами, выбор которых зависит от требуемого класса точности и объема партии.

1. Механическая обработка (точение). Заготовки в виде прессованных стержней или труб из Фторопласта-4 обрабатываются на токарных станках с ЧПУ. Этот метод обеспечивает высокую точность размеров (до 0,01 мм) и позволяет получать изделия нестандартных диаметров по чертежам заказчика без изготовления пресс-форм.
2. Компрессионное прессование (формование). Порошок ПТФЭ прессуется в матрице с последующим спеканием при температуре +370…+380°С. Данный метод применяется для серийного выпуска стандартных типоразмеров.

В качестве сырья используется Фторопласт-4 (Ф-4) согласно ГОСТ 10007-80, являющийся аналогом Тефлона. Для узлов трения, где требуется повышенная износостойкость, применяются композиции с наполнителями:

• Ф-4К20 (с добавлением кокса) — для антифрикционных узлов.
• Ф-4М5 (с дисульфидом молибдена) — для работы в условиях вакуума и сухих газов.

Технические параметры и стандарты

В отличие от резиновых аналогов, для фторопластовых колец не существует единого ГОСТа на готовые изделия. Производство осуществляется согласно ТУ (Техническим условиям) предприятий, однако геометрические параметры (внутренний диаметр и сечение) часто унифицируются с таблицами ГОСТ 9833-73 (для резиновых колец) для обеспечения взаимозаменяемости в посадочных местах.

Кольца круглые из ПТФЭ характеризуются следующими эксплуатационными свойствами:

• Температурный диапазон: от -269°С до +260°С.
• Химическая стойкость: абсолютная инертность к кислотам, щелочам, растворителям, нефтепродуктам (кроме расплавов щелочных металлов и элементарного фтора).
• Коэффициент трения: 0,04 (по стали), что исключает эффект «прилипания» после длительного простоя.
• Рабочее давление: до 30–40 МПа (в неподвижных соединениях).

Ниже приведено сравнение характеристик материалов уплотнительных колец:

Внимание специалиста: Фторопласт является жестким пластиком с низкой упругостью и склонностью к хладотекучести (остаточной деформации под нагрузкой). В отличие от резины, кольца круглые из ПТФЭ не восстанавливают форму после снятия давления. Поэтому при монтаже в закрытые канавки часто требуются разъемные корпуса или использование специализированной оснастки для растяжения и последующего обжатия кольца (калибровки). Для обеспечения герметичности при низких давлениях рекомендуется использовать кольца с эластичным резиновым сердечником.

Сферы применения в промышленности

Благодаря уникальному сочетанию свойств, фторопластовые уплотнения являются безальтернативным решением в агрессивных средах и криогенной технике.

Основные направления использования:

• Химическая промышленность: Герметизация фланцевых соединений трубопроводов, перекачивающих концентрированные кислоты, щелочи и реагенты.
• Пищевое производство: Уплотнение штоков дозаторов, клапанов и насосов в линиях розлива напитков и молочной продукции (материал биологически инертен).
• Нефтегазовый сектор: Работа в запорной арматуре при высоких давлениях и температурах, где резина подвергается быстрой деструкции.
• Авиастроение и криогеника: Уплотнение систем с жидким азотом и кислородом.

Условия сотрудничества

Компания «Резиномир» осуществляет производство и поставку уплотнительных колец из фторопласта в Новосибирске и регионах РФ. Мы предлагаем купить продукцию оптом и в розницу. Технологические возможности позволяют изготавливать изделия любых типоразмеров: от миниатюрных колец для приборостроения до крупногабаритных уплотнений диаметром свыше 500 мм.

Работаем с юридическими лицами и индивидуальными предпринимателями. Возможно производство деталей под заказ по чертежам, эскизам или образцам клиента (реверс-инжиниринг). Чтобы рассчитать стоимость партии, необходимо направить заявку с указанием размеров (внутренний диаметр $\times$ сечение), марки материала и количества. Цены зависят от сложности изготовления (формовое или точеное) и объема закупки. Оплата производится безналичным расчетом с НДС.

Отгрузка товара осуществляется со склада после прохождения контроля качества. По запросу предоставляем прайс-лист на стандартные позиции, соответствующие ряду ГОСТ 9833-73, и паспорта качества на материал. Гарантируем соблюдение допусков и физико-механических свойств.

FAQ: Часто задаваемые вопросы

Можно ли заменить резиновое кольцо на фторопластовое того же размера?
Прямая замена возможна, но требует учета жесткости материала. Фторопластовое кольцо не растягивается так легко, как резиновое, поэтому его сложно установить в цельную канавку (например, на поршень) без специального инструмента. Также фторопласт требует более высокой чистоты обработки поверхностей и большего усилия сжатия для герметизации.

Что такое защитное кольцо и зачем оно нужно?
Защитное (опорное) кольцо из фторопласта устанавливается в паре с резиновым уплотнительным кольцом. Его задача — предотвратить выдавливание мягкой резины в зазор между деталями (штоком и цилиндром) при высоком давлении (свыше 10 МПа). Фторопласт воспринимает механическую нагрузку, а резина обеспечивает герметичность.

Обладает ли фторопласт Ф-4 памятью формы?
Фторопласт обладает эффектом памяти формы, но он проявляется только при нагреве. Если кольцо растянуть при монтаже, оно не вернется в исходное состояние мгновенно, как резина. Для возврата размера (усадки) деталь необходимо нагреть строительным феном или в горячей воде/масле.

Подходят ли эти кольца для подвижных соединений?
Да, благодаря низкому коэффициенту трения фторопластовые кольца отлично работают в динамике (возвратно-поступательное движение). Они не вызывают скачкообразного движения («stick-slip») и изнашиваются медленнее резины. Однако для динамики чаще используют не круглые кольца, а специальные манжеты или комбинированные уплотнения (glyd ring).

Можно ли использовать кольца повторно после демонтажа?
Не рекомендуется. Из-за пластической деформации (хладотекучести) фторопластовое кольцо принимает форму посадочного места и сплющивается. При повторной установке оно может не обеспечить требуемого натяга и герметичности. Фторопластовые уплотнения считаются одноразовыми.
