Термоусадочные трубки
Показаны все результаты (9)Цены: по возрастанию

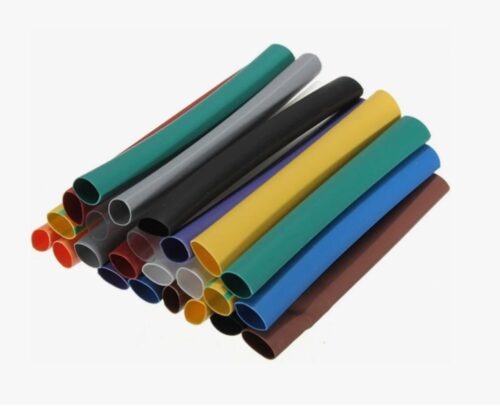

Термоусадочные трубки (ТУТ) представляют собой класс электроизоляционных материалов, изготовленных из термополимеров, обладающих свойством изменения геометрических размеров (усадки) под воздействием высокой температуры. Основное функциональное назначение изделий заключается в создании герметичного, электроизолирующего и механически прочного защитного слоя на местах соединения электрических проводников, кабельных муфтах, клеммах и токоведущих шинах. Механизм действия основан на эффекте «памяти формы» полимера: при нагреве трубка сжимается, плотно облегая предмет, на который она установлена, повторяя его рельеф.
В промышленных электротехнических системах данные изделия заменяют традиционные методы изоляции (изоленту, жидкие компаунды), обеспечивая более высокую скорость монтажа и надежность узла. Материал устойчив к воздействию ультрафиолета, агрессивных химических сред и коррозии. Для получения технической консультации, уточнения номенклатуры или помощи в подборе коэффициента усадки можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.
Технология производства и физико-химические свойства
Основой для производства большинства типов термоусаживаемых изделий служит полиолефин (модифицированный полиэтилен), а также ПВХ, фторопласты (PVDF) и эластомеры. Процесс изготовления включает экструзию первичной заготовки, после чего материал подвергается радиационному сшиванию (облучению пучком электронов). На этом этапе линейные молекулы полимера образуют поперечные связи, создавая трехмерную структуру. Затем заготовку нагревают, механически растягивают (раздувают) до требуемого диаметра и охлаждают в таком состоянии. При повторном нагреве во время монтажа материал стремится вернуться к исходной форме.
Термоусадочные трубки классифицируются по наличию клеевого слоя, толщине стенок и специальным свойствам (маслостойкость, трекингостойкость). Важнейшим параметром является коэффициент усадки, который показывает отношение диаметра до нагрева к диаметру после полной свободной усадки. Стандартные значения варьируются от 2:1 до 6:1.
Сравнение характеристик различных типов трубок представлено в таблице:
| Тип трубки | Материал | Коэффициент усадки | Рабочая температура | Наличие клея | Примечание |
|---|---|---|---|---|---|
| Тонкостенная (TUT) | Полиолефин | 2:1, 3:1 | -55°С до +125°С | Нет | Универсальная, для маркировки и изоляции |
| Клеевая (среднестенная) | Полиолефин + термоплавкий клей | 3:1, 4:1 | -55°С до +110°С | Да | Герметизация, защита от влаги |
| Высокотемпературная | PVDF (Kynar), Тефлон | 2:1 | -55°С до +175°С (+260°С) | Нет | Агрессивные среды, высокие температуры |
| Трекингостойкая | Специальный композит | 2,5:1 | -40°С до +100°С | Да/Нет | Высоковольтные системы (до 35 кВ) |
Нормативные стандарты и технические параметры
Производство и испытания термоусаживаемой арматуры регламентируются международными стандартами (UL 224, MIL-DTL-23053) и российскими техническими условиями (ТУ) заводов-изготовителей. Для изделий из ПВХ действует ГОСТ 19034-82 «Трубки из поливинилхлоридного пластиката». Ключевые технические параметры включают:
- Диэлектрическая прочность: от 15 до 25 кВ/мм (зависит от толщины стенки после усадки).
- Температура усадки: начало процесса при +70…+90°С, полная усадка при +115…+125°С.
- Продольная усадка: изменение длины трубки после нагрева, обычно составляет 5–10% (уменьшение длины).
- Горючесть: существуют исполнения, не поддерживающие горение (с добавлением антипиренов).
Сферы применения и особенности монтажа
Универсальность материала позволяет использовать его в энергетике, автомобилестроении, приборостроении и телекоммуникациях. Термоусадочные трубки обеспечивают не только электрическую изоляцию, но и механическую защиту от истирания, а также антикоррозионную защиту металлических труб и стержней.
Техническое предупреждение: При выборе диаметра трубки необходимо руководствоваться правилом «80:20». Внутренний диаметр трубки до усадки должен быть минимум на 10–20% больше диаметра изолируемого объекта, а диаметр после полной усадки — на 10–20% меньше этого объекта. Это обеспечит плотное обжатие без воздушных зазоров. Для нагрева рекомендуется использовать промышленный фен с регулировкой температуры, а не открытое пламя, чтобы избежать повреждения полимера.
Основные направления использования:
- Электромонтажные работы: Восстановление поврежденной изоляции кабелей, изоляция мест пайки, опрессовки и болтовых соединений.
- Кабельная арматура: Герметизация «корней» разделки многожильных кабелей (с помощью термоусаживаемых перчаток) и оконцевание жил.
- Маркировка: Использование цветных трубок (желто-зеленых для заземления, красных/синих/желтых для фаз) для цветовой идентификации проводников согласно ПУЭ.
- Защита от среды: Гидроизоляция погружных насосов и подземных коммуникаций с использованием клеевых трубок.
Условия сотрудничества
Компания «Резиномир» осуществляет оптовые и розничные поставки термоусаживаемых материалов в Новосибирске и регионах. Ассортимент включает тонкостенные, клеевые, высоковольтные и специальные трубки различных диаметров (от 1 мм до 100 мм и более). Мы работаем с юридическими лицами и индивидуальными предпринимателями. Возможно формирование партий под заказ для крупных промышленных проектов.
Для того чтобы рассчитать стоимость заявки, необходимо предоставить спецификацию с указанием типа трубки, диаметра (до усадки/после усадки), цвета и требуемого метража. Цены зависят от объема закупки и курса валют (для импортных позиций). Оплата производится безналичным расчетом с НДС. Отгрузка товара осуществляется со склада после комплектации заказа. По запросу предоставляется актуальный прайс-лист, технические паспорта и сертификаты соответствия. Мы предлагаем только проверенную продукцию, на которую распространяется гарантия производителя.
FAQ: Часто задаваемые вопросы
Что такое коэффициент усадки 3:1?
Этот параметр означает, что внутренний диаметр трубки в состоянии поставки в три раза больше, чем ее диаметр после полной свободной усадки. Например, трубка 12/4 мм имеет исходный диаметр 12 мм и может сжаться до 4 мм. Такие изделия удобны для изоляции соединений с большим перепадом диаметров (кабель-коннектор).
Зачем нужен клеевой слой внутри трубки?
Термоплавкий клей, нанесенный на внутреннюю поверхность, расплавляется при нагреве трубки. При усадке он заполняет все микронеровности и пустоты, а после остывания затвердевает, обеспечивая полную герметичность соединения и высокую адгезию к поверхности. Это необходимо для защиты от влаги и коррозии.
Можно ли усаживать трубку зажигалкой?
В полевых условиях это допустимо, но не рекомендуется для ответственных соединений. Открытое пламя имеет слишком высокую температуру и может вызвать локальный перегрев, обугливание материала или неравномерную усадку с потерей толщины стенки. Оптимальный инструмент — строительный фен или газовая горелка с насадкой для мягкого пламени.
Как маркируются размеры термоусадки?
Обычно маркировка указывается через дробь, например, 20/10. Первое число — внутренний диаметр до усадки (в мм), второе — диаметр после полной свободной усадки. Иногда указывается только исходный диаметр, поэтому важно уточнять спецификацию перед заказом.
Влияет ли цвет трубки на ее диэлектрические свойства?
В общем случае цвет не влияет на электрическую прочность. Однако черные трубки, как правило, содержат технический углерод (сажу), что делает их более устойчивыми к ультрафиолетовому излучению при эксплуатации на открытом воздухе. Прозрачные трубки используются, когда необходим визуальный контроль состояния соединения или маркировки под трубкой.
