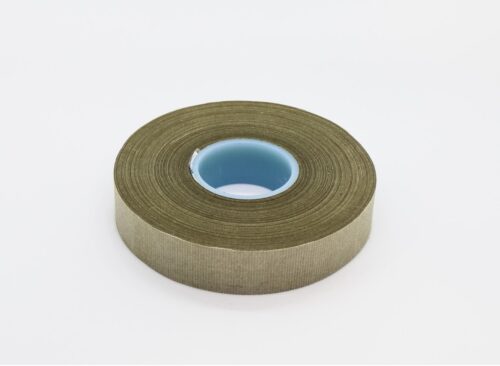

Лента слюдинитовая

Лента слюдинитовая представляет собой композиционный электроизоляционный материал, состоящий из слюдяной бумаги, армированной стеклотканью или полимерными пленками и пропитанной связующим составом (компаундом). Ключевое функциональное назначение изделия — создание основной корпусной и витковой изоляции в электрических машинах высокого напряжения, тяговых электродвигателях и турбогенераторах. Благодаря слоистой структуре материал обеспечивает высокий барьер для электрического разряда, стойкость к коронному эффекту и механическую прочность изоляционного контура.

В промышленных системах данные ленты являются критически важным компонентом, определяющим ресурс и надежность электрооборудования. Эксплуатационные характеристики зависят от типа используемой слюды (мусковит или флогопит), вида подложки и химического состава связующего вещества. Для получения развернутой спецификации, консультации по подбору аналогов или оформления заявки можно направить запрос на nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Технические характеристики и производство ленты слюдинитовой

Процесс изготовления композита включает пропитку слюдяной бумаги (измельченной и спрессованной слюды) эпоксидно-полиэфирными, кремнийорганическими или другими термореактивными связующими. Для придания механической прочности, необходимой для автоматизированной или ручной намотки, слюдяной слой дублируется подложкой. В качестве армирующего материала применяется бесщелочная стеклоткань, полиэтилентерефталатная (ПЭТ-Э) или полиимидная пленка. Технология производства регламентируется отраслевыми техническими условиями (ТУ 3492-026-31885305-2003, ТУ 16-90 И37.0003.003 и др.), так как единый ГОСТ на все современные виды лент отсутствует.

Лента слюдинитовая классифицируется по технологии переработки (применения) на два основных типа:

1. Пропитанные (Resin Rich). Содержат большое количество связующего в стадии «B» (частично полимеризованного). При горячем прессовании обмотки связующее расплавляется, заполняет пустоты и отверждается, образуя монолит. Примеры марок: ЛСЭП-934, ЛСУ.
2. Непропитанные или малопропитанные (VPI). Пористые ленты, предназначенные для систем вакуум-нагнетательной пропитки. Содержат минимум связующего, служат каркасом, который пропитывается компаундом уже после намотки на статор. Примеры марок: ЛСп.

Свойства и параметры

Ключевым критерием выбора является класс нагревостойкости изоляции по ГОСТ 8865-93. Большинство слюдинитовых лент соответствуют классам B (+130°С), F (+155°С) и H (+180°С).

Основные технические параметры:

• Электрическая прочность: от 25 до 60 кВ/мм (зависит от количества слоев и типа пропитки).
• Толщина: варьируется в диапазоне 0,08 – 0,25 мм.
• Ширина рулона: стандартные значения для лентонамоточных станков — 15, 20, 25, 30 мм.
• Массовая доля слюды: обычно составляет 30–50%.

Сравнительная характеристика распространенных марок представлена в таблице:

Техническое предупреждение: Слюдинитовые ленты с предварительной пропиткой (ЛСЭП, ЛСК) имеют ограниченный срок хранения при комнатной температуре (обычно 3–6 месяцев), так как связующее склонно к самопроизвольной полимеризации. Для продления срока службы материала его необходимо хранить в холодильных камерах при температуре не выше +5°С. Использование «старой» ленты приведет к расслоению изоляции из-за потери текучести смолы.

Сферы применения в электромашиностроении

Высокие диэлектрические показатели и стойкость к тепловым перегрузкам определяют основную область использования материала — производство и капитальный ремонт мощных электрических машин. Лента слюдинитовая обеспечивает долговечность изоляции в условиях вибрации и высоких электрических полей.

Основные направления применения:

• Изоляция стержней и катушек статоров высоковольтных электродвигателей (напряжением 3, 6, 10 кВ).
• Производство обмоток якорей и полюсов тяговых двигателей электровозов, тепловозов и городского электротранспорта.
• Герметизация лобовых частей обмоток турбо- и гидрогенераторов.
• Изоляция шинопроводов и токопроводов в распределительных устройствах.
• Изготовление гибких пазовых коробов (в комбинации с электрокартоном или пленками).

Условия сотрудничества

Компания «Резиномир» предлагает купить слюдинитовые ленты различных марок оптом и мелкими партиями. В ассортименте представлены материалы, соответствующие требованиям ТУ, для классов нагревостойкости F и H. Мы работаем с производственными предприятиями, сервисными центрами по ремонту электродвигателей и торговыми организациями.

Чтобы рассчитать стоимость заказа, необходимо направить заявку с указанием марки ленты, толщины, ширины ролика и общего веса (кг). Возможна поставка продукции под заказ с требуемыми параметрами намотки. Оплата осуществляется безналичным расчетом с НДС. Отгрузка товара со склада в Новосибирске производится после комплектации партии. По запросу предоставляем прайс-лист, технические паспорта и сертификаты качества. Гарантия на материалы сохраняется при соблюдении регламентированных условий транспортировки и хранения.

FAQ: Часто задаваемые вопросы

В чем разница между слюдинитовой и слюдяной лентой?
Термины часто путают. Классическая слюдяная лента (микалента) изготавливалась из щипаной слюды (крупных чешуек), наклеенной на подложку. Слюдинитовая лента производится из слюдяной бумаги (восстановленной мелкой слюды). Слюдинит обеспечивает более высокую равномерность толщины и диэлектрических свойств по всей площади, тогда как микалента имеет лучшую стойкость к частичным разрядам, но сложнее в производстве. В настоящее время слюдинит занимает основную долю рынка.

Что такое ЛСЭП и как расшифровывается?
ЛСЭП — Лента Слюдинитовая Эпоксидно-Полиэфирная. Это одна из самых популярных марок для изоляции класса F (+155°С). Она состоит из слюдяной бумаги, оклеенной стеклотканью с двух сторон (или с одной), пропитанной эпоксидно-полиэфирным компаундом.

Нужно ли нагревать ленту при намотке?
При ручной или машинной намотке лента должна быть эластичной. Некоторые марки (ЛСЭП) при комнатной температуре могут быть жесткими, но становятся гибкими при кратковременном нагреве до +40…+50°С. Окончательное отверждение изоляции происходит при запекании обмотки в печи по температурному графику (режиму полимеризации), указанному в паспорте материала.

Можно ли использовать слюдинитовую ленту для напряжения 220 В?
Технически можно, но экономически это нецелесообразно. Слюдинитовые ленты разработаны для высоковольтных машин (от 1000 В и выше), где требуется высокая электрическая прочность и стойкость к ионизации. Для низковольтного оборудования (220/380 В) обычно достаточно пленочных материалов (синтофлекс, изофлекс) или лакотканей.

Как определить, что лента просрочена?
Основной признак — потеря гибкости и липкости. Просроченная лента становится жесткой, ломкой, связующее в ней не расплавляется при нагреве, а крошится. Такую ленту использовать нельзя, так как она не образует монолитную изоляцию, что приведет к пробою обмотки.
