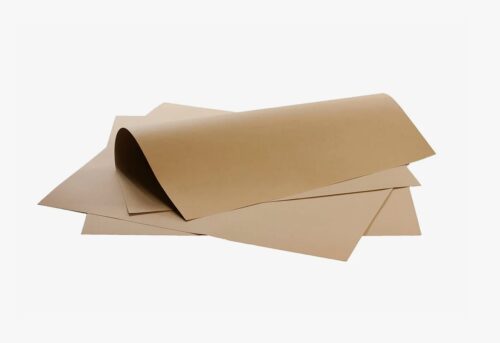

Картон изоляционный

Изоляционный картон, технически именуемый электрокартоном или прессшпаном, представляет собой специализированный конструкционный и диэлектрический материал, изготовленный из небеленой сульфатной целлюлозы. Его ключевая функция заключается в создании надежного изоляционного барьера в электрических машинах, трансформаторах и аппаратах высокого напряжения. Благодаря высокой плотности и чистоте химического состава, материал предотвращает электрический пробой между токоведущими частями и корпусом оборудования, а также между обмотками с различными потенциалами.

Помимо диэлектрических свойств, изделие обладает значительной механической прочностью и износостойкостью, что позволяет использовать его для изготовления уплотнительных прокладок, лекал в легкой промышленности и защитных перекрытий. Эксплуатация допускается в воздушной среде и в трансформаторном масле при температурах до +90°С (класс нагревостойкости Y) или до +105°С (класс А). Для получения технической консультации, уточнения наличия номиналов или оформления заказа можно направить запрос на nsk@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Технические характеристики и стандарты производства картона изоляционного

Производство электротехнического картона — это сложный технологический процесс, включающий размол волокон хвойной целлюлозы, отлив полотна и его последующее многократное уплотнение (каландрирование). Каландрирование обеспечивает материалу высокую плотность, гладкость поверхности и равномерную толщину по всей площади, что критично для стабильности диэлектрических показателей.

Изготовление и приемка продукции регламентируются межгосударственным стандартом ГОСТ 2824-86. Документ определяет физико-механические и электрические параметры для основных марок: ЭВ (для работы на воздухе) и ЭВТ (для трансформаторов). Также существуют специальные технические условия (ТУ) для марок с повышенной гибкостью или термостойкостью (например, прессшпан).

Классификация и свойства материалов

В зависимости от назначения и толщины, картон изоляционный подразделяется на рулонный и листовой. Толщины от 0,1 мм до 0,8 мм обычно поставляются в рулонах, свыше 1,0 мм — в листах, чтобы избежать деформации и расслоения при сгибе. Основными марками, используемыми в промышленности, являются:

1. ЭВ (Электрокартон Воздушный). Предназначен для работы в воздушной среде, но может использоваться и в масле. Отличается высокой плотностью и твердостью. Используется для пазовой изоляции статоров и роторов, изготовления прокладок.
2. ЭВТ (Электрокартон для Трансформаторов). Разработан специально для эксплуатации в трансформаторном масле. Обладает повышенной впитываемостью масла, что увеличивает электрическую прочность пропитанного узла. Используется в масляных трансформаторах и высоковольтной аппаратуре.

Ниже приведено сравнение базовых показателей согласно ГОСТ 2824-86:

Техническое предупреждение: Электрокартон является гигроскопичным материалом. При насыщении влагой из атмосферного воздуха его диэлектрические свойства резко снижаются (напряжение пробоя падает). Перед монтажом в ответственные узлы высоковольтного оборудования материал подлежит обязательной сушке или пропитке изоляционными лаками/маслами для вытеснения влаги из пор целлюлозы.

Сферы применения в электротехнике и промышленности

Сочетание диэлектрической прочности и механической стойкости определяет широкую географию использования материала. Картон изоляционный поддается штамповке, резке и гибке без образования трещин (при соблюдении радиусов гиба), что делает его востребованным для производства деталей сложной конфигурации.

Основные направления эксплуатации:

• Электромашиностроение: Изоляция пазов статоров и роторов электродвигателей, межслойная изоляция в катушках, дугогасительные камеры, дистанцирующие прокладки.
• Трансформаторостроение: Главная изоляция масляных трансформаторов, изготовление реек, шайб и цилиндров, работающих в среде масла.
• Общее машиностроение: Изготовление уплотнительных прокладок для фланцевых соединений, крышек редукторов, картеров (как маслостойкий материал), защита поверхностей от механических повреждений при транспортировке.
• Легкая промышленность: Производство лекал и трафаретов благодаря высокой износостойкости краев (особенно марка ЭВ).

Условия сотрудничества

Компания «Резиномир» осуществляет поставки электроизоляционных материалов для производственных предприятий и ремонтных цехов. Мы предлагаем купить электрокартон оптом (рулонами, паллетами) и в розницу (на отрез или листами). В ассортименте представлены материалы толщиной от 0,1 мм до 3,0 мм. Возможна резка рулонов на ленты заданной ширины или изготовление готовых деталей (прокладок) под заказ по чертежам клиента.

Мы работаем с юридическими лицами и индивидуальными предпринимателями. Чтобы рассчитать стоимость партии, необходимо направить заявку с указанием марки (ЭВ/ЭВТ), толщины и требуемого веса (кг). Цены формируются исходя из объема закупки. Оплата производится безналичным расчетом с НДС. Отгрузка товара со склада в Новосибирске производится после комплектации заказа. На продукцию предоставляются паспорта качества, подтверждающие соответствие ГОСТ 2824-86.

FAQ: Часто задаваемые вопросы

В чем разница между марками ЭВ и ЭВТ?
Ключевое отличие — плотность и способность к пропитке. Марка ЭВТ (трансформаторный) имеет меньшую плотность, что позволяет ему лучше и быстрее пропитываться трансформаторным маслом, создавая монолитную изоляционную систему. Марка ЭВ (воздушный) более плотная и твердая, лучше подходит для механической защиты и работы на воздухе, так как хуже впитывает жидкости.

Можно ли использовать электрокартон для прокладок в водопроводе?
Не рекомендуется. Картон изготовлен из целлюлозы, которая при длительном контакте с водой набухает, теряет прочность и герметичность. Для водопроводных систем следует использовать резину (ТМКЩ) или паронит. Электрокартон подходит для масляных сред (маслобензостойкость у него высокая).

Как правильно хранить изоляционный картон?
Хранение должно осуществляться в сухих отапливаемых помещениях при температуре не ниже +5°С и относительной влажности воздуха не более 80%. Рулоны следует хранить в вертикальном положении, а листы — на стеллажах, исключая их провисание и деформацию. Недопустимо попадание прямой влаги.

Какова максимальная толщина электрокартона в рулоне?
Обычно в рулонах поставляется материал толщиной до 0,5–0,8 мм. Картон толщиной 1,0 мм и более производится и отгружается в виде листов (формат 1000х1000 мм или 1000х2000 мм), так как из-за высокой жесткости его невозможно свернуть в рулон без изломов структуры.

Выдерживает ли материал температуру +150°С?
Стандартный электрокартон относится к классу нагревостойкости А (+105°С). При температурах выше +120°С начинается деструкция целлюлозы, материал становится хрупким и теряет диэлектрические свойства. Для работы при +150°С требуются другие материалы (например, стеклотекстолит, слюдопласты или арамидная бумага).
