Соединения Ёлочка Оцинковка

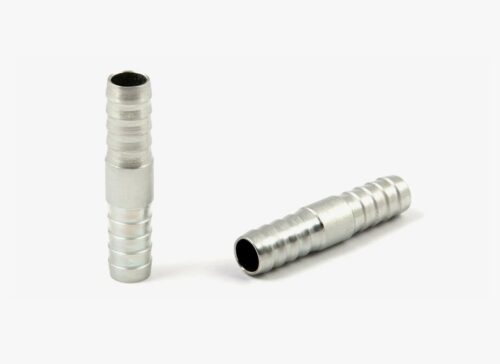

Соединения типа «ёлочка» с оцинкованным покрытием (штуцеры ремонтные, соединительные) представляют собой категорию трубопроводной арматуры, предназначенную для стыковки, ремонта или удлинения гибких рукавов и шлангов. Конструктивно изделие выполняется в виде металлической втулки, на концах которой нанесен ребристый профиль («ерш»), ориентированный против направления разъединения. Такая геометрия обеспечивает механическую фиксацию шланга за счет упругой деформации его внутреннего слоя и трения. Оцинкованные стальные фитинги применяются в системах, где требуется повышенная механическая прочность, устойчивость к вибрациям и давлению, превышающему возможности пластиковых аналогов.

Функциональное назначение изделий заключается в обеспечении герметичности магистрали при транспортировке воды, воздуха, нефтепродуктов и технических жидкостей. Защитное покрытие предотвращает окисление металла, продлевая срок службы узла в условиях повышенной влажности. Для получения технической консультации, уточнения спецификаций или оформления заявки можно воспользоваться электронной почтой nsk@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Технические характеристики и производство: соединения Ёлочка Оцинковка

Изготовление стальных штуцеров осуществляется методом токарной обработки сортового металлопроката (шестигранника или круга) на станках с ЧПУ. Данная технология позволяет обеспечить высокий квалитет точности размеров и необходимую шероховатость поверхности. В качестве конструкционного материала используется углеродистая сталь марок Ст20, Ст35 или Ст45 согласно ГОСТ 1050-88. Выбор стали обусловлен ее прочностными характеристиками и способностью выдерживать гидравлические удары.

Критически важным этапом производства является нанесение защитного слоя. Соединения Ёлочка Оцинковка подвергаются гальваническому цинкованию с последующей пассивацией (хроматированием). Толщина цинкового покрытия регламентируется ГОСТ 9.301-86 и обычно составляет 6–9 мкм или 9–12 мкм. Это обеспечивает электрохимическую защиту стали: цинк, являясь более активным металлом, окисляется первым, сохраняя целостность основной детали.

Эксплуатационные параметры и типоразмеры

Технические возможности оцинкованных соединений зависят от геометрии изделия и марки стали. Основные характеристики:

• Рабочее давление: до 1,6–2,5 МПа (16–25 бар) для стандартных исполнений. Предел прочности стали значительно выше, ограничением выступает способ фиксации шланга (хомут).
• Температурный диапазон: от -40°С до +120°С (для стали с покрытием).
• Условный проход (DN): от 6 мм до 50 мм и выше.
• Тип профиля: Стандартная «елочка» с острым углом наклона гребней для максимального зацепа.

Ниже приведено сравнение свойств материалов, используемых для производства штуцеров:

Техническое предупреждение: При выборе штуцера необходимо учитывать, что внешний диаметр «елочки» должен превышать внутренний диаметр рукава на 1–2 мм для создания необходимого натяга. Фиксация соединения осуществляется исключительно силовыми или червячными хомутами. Использование проволоки запрещено нормами безопасности, так как это приводит к повреждению внешнего слоя рукава и снижает надежность узла.

Классификация и области применения

Стальные оцинкованные соединения подразделяются на два основных типа:

1. Ремонтные (двусторонние). Имеют профиль «елочка» с обеих сторон. Используются для сращивания двух кусков шланга (например, при разрыве) или для удлинения магистрали.
2. Переходные (резьбовые). С одной стороны имеют профиль под шланг, с другой — наружную или внутреннюю резьбу (метрическую или трубную) для подключения к оборудованию, насосам, кранам.

Сферы применения охватывают большинство отраслей промышленности и сельского хозяйства:

• Сельское хозяйство: системы полива, ирригации, перекачка удобрений.
• Строительство: подача сжатого воздуха к пневмоинструменту (отбойные молотки, перфораторы), откачка грунтовых вод мотопомпами.
• Коммунальное хозяйство: ремонт временных трубопроводов, ассенизаторские машины.
• Горнодобывающая отрасль: водоотлив в шахтах и карьерах.

Условия сотрудничества

Компания «Резиномир» осуществляет поставки оцинкованных соединительных элементов для промышленных предприятий и торгующих организаций. Мы предлагаем купить соединения Ёлочка Оцинковка оптом и мелкими партиями из наличия на складе. Для нестандартных задач возможно производство деталей под заказ по чертежам клиента или техническим условиям (ТУ), включая изготовление переходников редких диаметров.

Мы работаем с юридическими лицами (с НДС) и индивидуальными предпринимателями. Чтобы рассчитать стоимость заявки, необходимо предоставить спецификацию с указанием типоразмеров и количества. Цены зависят от объема закупки. Оплата производится безналичным расчетом. Отгрузка продукции осуществляется со склада в Новосибирске. По запросу менеджеры предоставят прайс-лист на весь ассортимент и сертификаты на металл. На все изделия распространяется гарантия соответствия заявленным геометрическим параметрам.

FAQ: Часто задаваемые вопросы

Насколько долговечно оцинкованное покрытие на штуцерах?
Срок службы покрытия зависит от агрессивности среды. В сухих условиях и при контакте с неагрессивными жидкостями (вода, масло) покрытие сохраняет защитные свойства 5–10 лет. При наличии механических повреждений слоя (царапины при монтаже) или в кислотных средах коррозия развивается быстрее.

Какое давление выдерживает ремонтная «елочка»?
Сам стальной штуцер выдерживает давление свыше 10 МПа. Однако рабочее давление всего узла ограничивается прочностью шланга и надежностью хомута. Для стандартных червячных хомутов предел обычно составляет 1,0–1,6 МПа. Для более высоких давлений требуются усиленные силовые хомуты.

Можно ли приваривать оцинкованный штуцер?
Сварка оцинкованных деталей не рекомендуется без предварительного удаления покрытия в зоне шва. При нагреве цинк испаряется, выделяя токсичные оксиды и нарушая структуру сварного шва (пористость). Для приварки следует использовать «черные» (неоцинкованные) фитинги или зачищать место сварки механически.

Как подобрать размер ремонтного соединения?
Размер штуцера указывается по наружному диаметру выступов (гребней). Он должен соответствовать внутреннему диаметру шланга. Например, для шланга с внутренним диаметром 25 мм подойдет штуцер 25 мм (фактический замер по гребню будет чуть больше для натяга).

Подходит ли оцинковка для питьевой воды?
Согласно санитарным нормам, использование оцинкованных фитингов для питьевого водоснабжения допускается, однако стоит учитывать, что со временем цинк может вымываться. Для пищевой промышленности предпочтительнее использовать нержавеющую сталь или латунь.
