Рычаги для камлоков

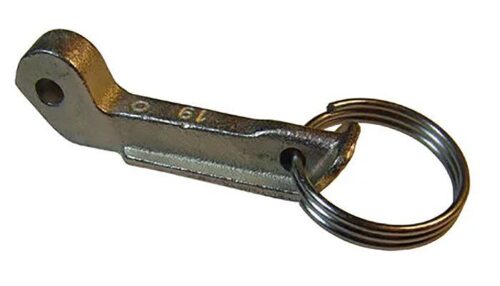

Рычаги для камлоков (кулачки) представляют собой сменные конструктивные элементы запорного механизма быстроразъемных соединений кулачкового типа (Camlock). Функциональное назначение данных деталей заключается в преобразовании вращательного движения рукоятки в поступательное прижатие ответной части муфты (адаптера) к уплотнению приемной части (корпуса). За счет эксцентриковой геометрии кулачка обеспечивается надежная фиксация соединения, виброустойчивость и герметичность стыка в трубопроводных системах, работающих под давлением. Выход из строя или износ рычагов приводит к потере герметичности, что требует оперативной замены компонента без необходимости демонтажа всего узла БРС.

Техническое обслуживание и ремонт быстроразъемных соединений требуют использования комплектующих, соответствующих геометрическим параметрам корпуса. Для получения спецификаций, помощи в подборе ремкомплектов или направления заявки можно воспользоваться электронной почтой nsk@rti-land.ru или получить консультацию специалистов по телефону +7 (800) 302-31-42.

Технология производства и классификация рычагов для камлоков

Изготовление запорной фурнитуры для БРС осуществляется методами точного литья по выплавляемым моделям или горячей штамповки с последующей механической обработкой. Критически важным параметром является точность геометрии рабочей поверхности эксцентрика, которая определяет усилие сжатия. Рычаги для камлоков производятся в строгом соответствии с международными стандартами, регламентирующими размеры и профиль кулачка. Основными нормативными документами являются американский федеральный стандарт A-A-59326 (ранее MIL-C-27487) и европейский стандарт DIN 2828 (EN 14420-7). Данные стандарты унифицируют типоразмеры, гарантируя взаимозаменяемость деталей от различных производителей.

Применяемые материалы и их свойства

Выбор материала запорного элемента зависит от условий эксплуатации, агрессивности перекачиваемой среды и требований к искробезопасности. В номенклатуре выделяют следующие основные сплавы:

1. Нержавеющая сталь (AISI 304, AISI 316). Характеризуется высокой механической прочностью, устойчивостью к коррозии в кислотных и щелочных средах, а также способностью сохранять рабочие свойства в широком диапазоне температур (от -196°С до +600°С, в зависимости от уплотнения).
2. Латунь (ЛС59-1 и аналоги). Применяется в условиях, требующих исключения искрообразования при ударах (нефтеналивные терминалы, АЗС). Обладает хорошей коррозионной стойкостью в воде и нейтральных средах.

В стандартный ремонтный комплект (ЗИП) для БРС обычно входят: сам рычаг (ручка), пальцевый штифт (ось вращения) и предохранительное кольцо (шплинт). Штифты и кольца чаще всего изготавливаются из закаленной стали с гальваническим покрытием или нержавеющей стали для предотвращения закисания узла.

Типоразмеры и совместимость

Размерный ряд фурнитуры строго привязан к условному проходу (DN) самого камлока. Существует классификация по дюймам: от 1/2″ (DN 15) до 6″ (DN 150). Важно отметить, что рычаги для камлоков малых диаметров (1/2″ и 3/4″) часто унифицированы, так же как и для размеров 1-1/4″ и 1-1/2″. Однако для точного сопряжения необходимо проверять межосевые расстояния и радиус кривизны кулачка.

Ниже приведена таблица сравнения характеристик материалов, используемых в производстве рукояток:

Сферы применения и критерии замены

Замена рычагов производится в рамках планового технического обслуживания или при обнаружении дефектов. Основными признаками необходимости установки нового комплекта являются люфт в оси вращения (износ штифта или посадочного отверстия), деформация геометрии ручки или коррозионное разрушение.

Важно: При замене рычагов на корпусах из алюминия или полипропилена следует учитывать гальваническую пару металлов. Установка рычагов из углеродистой стали без покрытия на нержавеющий корпус недопустима из-за риска электрохимической коррозии, которая приведет к заклиниванию механизма. Рекомендуется использовать комплектующие из того же материала, что и штифты крепления.

Использование качественной фурнитуры критично для следующих отраслей промышленности:

• Нефтеперерабатывающий сектор: перекачка топлива, масел и битумных смесей, где важна герметичность для предотвращения разливов.
• Химическая промышленность: транспортировка агрессивных реагентов, требующая использования нержавеющей стали AISI 316.
• Пищевое производство: линии подачи сырья, молока, напитков (используются санитарные нормы материалов).
• Сельское хозяйство: системы ирригации, подача удобрений и жидкого навоза.
• Судостроение: судовые системы пожаротушения и откачки вод.

Коммерческие условия и поставка

Компания «Резиномир» предлагает рычаги для камлоков и полные ремонтные комплекты оптом и в розницу. Возможна поставка продукции под заказ для нестандартных соединений или крупных промышленных партий. Мы работаем с юридическими лицами и индивидуальными предпринимателями. Чтобы рассчитать стоимость заявки, необходимо предоставить информацию о количестве и типоразмерах изделий.

Актуальные цены и наличие позиций отражены в складской программе. Оплата принимается безналичным переводом. Отгрузка товара осуществляется со склада в Новосибирске с соблюдением всех требований к упаковке технических изделий. По запросу клиента предоставляется прайс-лист на весь ассортимент БРС и сертификаты соответствия материалов. Гарантия на изделия действует при соблюдении правил монтажа и эксплуатации.

FAQ: Часто задаваемые вопросы

Можно ли ставить стальные рычаги на алюминиевый камлок?
Да, это стандартная практика. Алюминиевые камлоки часто комплектуются рычагами из нержавеющей стали или латуни, так как сам алюминий слишком мягок для узла, подверженного постоянному трению и механическим нагрузкам при закрытии.

Как подобрать размер рычага, если маркировка на камлоке стерлась?
Необходимо измерить диаметр штуцера или ответной части (адаптера) и сопоставить его с таблицей стандартов (A-A-59326 или DIN 2828). Также можно измерить расстояние между ушами корпуса, куда вставляется рычаг, и диаметр отверстия под штифт.

Что входит в стандартный ремонтный комплект?
Один ремкомплект обычно предназначен для одной стороны соединения и включает в себя: один рычаг (ручку), один палец (штифт) и одно стопорное кольцо. Поскольку на камлоке установлено два рычага, для полного ремонта одного БРС требуется два комплекта.

Почему рычаг самопроизвольно открывается при вибрации?
Это может происходить из-за износа эксцентриковой поверхности кулачка или усадки уплотнительного кольца в муфте. Если при закрытии не ощущается должного сопротивления, необходимо заменить уплотнение. Если это не помогло — требуется замена самих рычагов и штифтов. Также рекомендуется использовать шплинты для фиксации ручек в закрытом положении.

Влияет ли материал рычага на рабочее давление камлока?
Сам материал ручки косвенно влияет на надежность фиксации. Однако рабочее давление соединения (PN) определяется в первую очередь материалом корпуса муфты и ее диаметром. Рычаг должен лишь обеспечивать расчетное усилие сжатия, соответствующее этому давлению.
