Предохранительный хомут (DIN 2817) нержавеющий

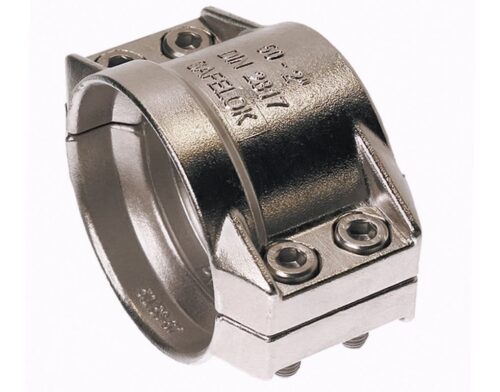

Предохранительный хомут (DIN 2817) нержавеющий, конструктивно представляющий собой две полуоболочки, соединенные болтовым крепежом, является усиленным фиксирующим элементом для промышленных рукавных систем. Функциональное назначение изделия заключается в обеспечении механической фиксации фитингов (штуцеров) с гладким хвостовиком внутри шлангов, работающих под давлением до 25 бар (2.5 МПа). В отличие от червячных или силовых одноболтовых аналогов, данная конструкция использует принцип геометрического замыкания, блокируя ответную часть фитинга и исключая его осевое смещение.

В технических системах химической, пищевой и фармацевтической промышленности данные компоненты выступают гарантом герметичности и безопасности узлов перекачки агрессивных сред, высокотемпературного пара и стерильных продуктов. Применение аустенитной нержавеющей стали обеспечивает высокую коррозионную стойкость и гигиеничность соединения, что позволяет эксплуатировать изделия в контакте с кислотами, щелочами и пищевыми средами без риска окисления.

Технические стандарты и производство: предохранительный хомут (DIN 2817) нержавеющий

Геометрические параметры, допуски и методы испытаний изделий регламентируются европейским стандартом EN 14420-3 (ранее немецкий стандарт DIN 2817). Данный норматив определяет конструкцию полуоболочек, имеющих внутренний кольцевой буртик, который при монтаже входит в ответную канавку хвостовика фитинга (стандарты EN 14420-2/5/6/7).

Для получения технической консультации по подбору размера под внешний диаметр рукава, уточнения наличия на складе в Новосибирске и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.

Технология изготовления и материаловедение

Производство нержавеющих полуоболочек осуществляется методом точного литья по выплавляемым моделям (инвестиционное литье). Данная технология позволяет получить монолитную деталь сложной формы с высокой плотностью металла и отсутствием внутренних дефектов. После отливки производится финишная механическая обработка привалочных плоскостей и сверление крепежных отверстий.

Основным конструкционным материалом выступает нержавеющая сталь марки AISI 316 (европейский аналог 1.4401, российский — 08Х17Н13М2). Выбор обусловлен наличием молибдена (2-3%) в составе сплава, что придает изделию исключительную стойкость к точечной коррозии в хлористых средах и при воздействии паров кислот. Крепежные элементы (болты и гайки) также выполняются из нержавеющей стали класса прочности А2 или А4.

Рабочие параметры и классификация

Номенклатура изделий классифицируется по условному проходу (DN) и диапазону захвата внешнего диаметра рукава. Поскольку толщина стенки промышленных шлангов может варьироваться, предохранительный хомут (DIN 2817) нержавеющий подбирается строго по фактическому внешнему диаметру оболочки рукава.

Основные характеристики:

• Рабочее давление (PN): 25 бар (стандартное испытательное давление для всей системы EN 14420).
• Температурный диапазон: от -60°С до +250°С (ограничивается термостойкостью рукава и уплотнений, сам металл выдерживает более высокие значения).
• Типоразмеры: от DN 13 (1/2″) до DN 200 (8″).

Сферы применения в агрессивных и чистых средах

Химическая инертность стали AISI 316 определяет основные отрасли эксплуатации данных хомутов.

Ключевые направления использования:

• Химическая промышленность: Фиксация фитингов на рукавах для перекачки концентрированных кислот (серной, соляной), щелочей, растворителей и реагентов.
• Пищевое производство: Линии транспортировки молока, спирта, растительных масел, сиропов и концентратов. Гладкая поверхность литья облегчает санитарную обработку.
• Фармацевтика: Технологические процессы, требующие стерильности соединительной арматуры.
• Паровые системы: Работа с насыщенным паром при температурах до +210°С (в сочетании с паровыми рукавами).

Сравнительная таблица материалов хомутов

Для корректного выбора типа хомута необходимо учитывать условия внешней среды и требования к безопасности:

При монтаже хомутов из нержавеющей стали необходимо учитывать высокий коэффициент трения в резьбовой паре «болт-гайка» из однородного металла, что может привести к «закусыванию» резьбы при быстрой затяжке пневмоинструментом. Рекомендуется использовать специальные смазки для нержавеющего крепежа и производить затяжку равномерно, крест-накрест, контролируя зазор между полуоболочками. Полное смыкание половинок недопустимо — должен оставаться технический зазор для обеспечения усилия обжатия.

Компания «Резиномир» осуществляет поставки соединительной арматуры из нержавеющей стали в Новосибирске. Мы предлагаем предохранительный хомут (DIN 2817) нержавеющий оптом, ориентируясь на потребности химических, пищевых и фармацевтических предприятий. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Возможна комплектация заказов ответными фитингами и отгрузка продукции под заказ при отсутствии редких типоразмеров. Чтобы рассчитать стоимость партии и получить актуальный прайс-лист, необходимо направить запрос в коммерческий отдел. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия соответствия стандарту EN 14420-3 и марке стали AISI 316.

FAQ: Часто задаваемые вопросы

Подходит ли данный хомут для пара?
Да, хомуты из нержавеющей стали AISI 316 являются оптимальным решением для паровых рукавов. Они выдерживают высокие температуры (свыше +200°С), не теряют прочности при нагреве и устойчивы к коррозии во влажной среде, что выгодно отличает их от оцинкованных или алюминиевых аналогов.

Как подобрать размер, если известен только внутренний диаметр шланга?
Одного внутреннего диаметра (DN) недостаточно. Рукава разных производителей и типов (напорные, напорно-всасывающие) имеют разную толщину стенки. Необходимо измерить внешний диаметр шланга штангенциркулем. Например, для шланга DN 50 внешний диаметр может быть от 60 до 68 мм. Хомут выбирается по диапазону захвата (например, 63-67 мм).

Можно ли использовать хомут на штуцер «ёлочка»?
Нет. Предохранительный хомут стандарта DIN 2817 (EN 14420-3) конструктивно предназначен для работы с гладкими фитингами, имеющими специальный кольцевой воротник (буртик). Внутреннее ребро хомута должно войти в зацепление с этим буртиком. На ребристом штуцере «ёлочка» такая фиксация невозможна.

В чем отличие стали AISI 304 от AISI 316?
Сталь AISI 316 содержит молибден, который делает её устойчивой к агрессивным кислотам и хлоридам. AISI 304 подходит для пищевых продуктов и воды, но в химически активных средах может подвергаться коррозии. Для промышленных хомутов стандартом де-факто является более стойкая AISI 316.

Является ли хомут многоразовым?
Да, конструкция хомута предусматривает многократный монтаж и демонтаж. При замене рукава хомут можно снять и установить на новый шланг. Однако болты и гайки, работающие под высокой нагрузкой, рекомендуется заменять на новые при каждом переоборудовании для гарантии надежности затяжки.
