Предохранительные хомуты (DIN 2817)
Показаны все результаты (20)Цены: по возрастанию

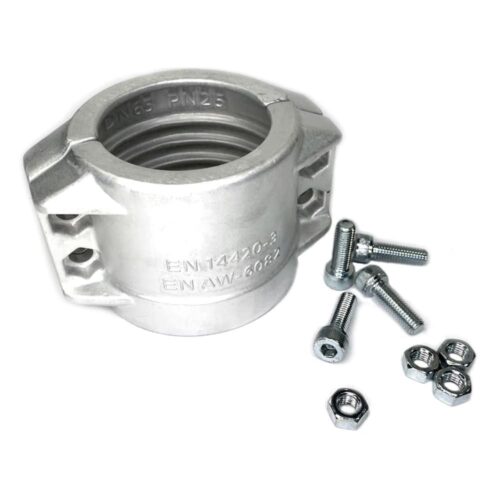

Предохранительные хомуты (DIN 2817), также известные как усиленные хомуты-полуоболочки, представляют собой специализированные крепежные элементы для фиксации фитингов, штуцеров и быстроразъемных соединений в промышленных рукавах. Ключевым функциональным назначением изделий является создание механически прочного, герметичного и виброустойчивого узла на магистралях, работающих под давлением до 25 бар. В отличие от червячных или силовых одноболтовых аналогов, данные изделия обеспечивают фиксацию не только за счет силы трения, но и посредством геометрического замка, блокируя штуцер внутри шланга.
В промышленных технических системах эти компоненты играют роль стандарта безопасности при транспортировке агрессивных химических сред, нефтепродуктов и пара. Конструкция исключает самопроизвольный срыв рукава с патрубка даже при резких скачках давления или температурных деформациях, что является обязательным требованием норм промышленной безопасности на химических производствах и топливных терминалах.
Производство и стандарты на предохранительные хомуты (DIN 2817)
Конструкция, размеры и методы испытаний изделий регламентируются немецким стандартом DIN 2817, который в современной европейской номенклатуре заменен на EN 14420-3. Однако в технической документации и каталогах часто сохраняется прежнее обозначение. Стандарт определяет использование двух полуоболочек, стягиваемых четырьмя (для малых диаметров) или более болтами.
Для получения технической консультации по подбору размера под конкретный тип рукава, уточнения наличия в Новосибирске и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.
Технология изготовления и материалы
Производство полуоболочек осуществляется методом горячей штамповки (для алюминия и латуни) или точного литья с последующей механической обработкой (для нержавеющей стали). Это обеспечивает высокую плотность металла и точное соответствие геометрических параметров ответной части фитинга.
В зависимости от условий эксплуатации применяются следующие материалы:
- Алюминий (Al): Изготавливаются методом штамповки. Легкие, искробезопасные, устойчивы к атмосферной коррозии. Используются на бензовозах и в общепромышленных целях.
- Нержавеющая сталь (AISI 316 / 1.4401): Производятся методом литья по выплавляемым моделям. Обладают максимальной химической стойкостью к кислотам и щелочам. Крепежные болты также выполняются из нержавеющей стали.
- Латунь (Ms 58): Изготавливаются методом штамповки. Применяются в условиях, требующих высокой коррозионной стойкости в соленой воде или искробезопасности.
Конструктивные особенности
Отличительной чертой предохранительных хомутов (DIN 2817) является наличие внутреннего кольцевого буртика (ребра). При монтаже это ребро входит в соответствующую кольцевую канавку на хвостовике фитинга (стандарты DIN 2817 / EN 14420). Таким образом, соединение удерживается не только силой сжатия оболочки, но и механическим зацеплением, препятствующим осевому смещению штуцера.
Технические параметры и классификация
Выбор типоразмера осуществляется на основании двух параметров: условного прохода (DN) и внешнего диаметра рукава (толщины стенки). Так как промышленные шланги могут иметь различную толщину стенки при одинаковом внутреннем диаметре, хомуты классифицируются по диапазону захвата.
Сравнительная таблица материалов и характеристик
Ниже приведены эксплуатационные параметры для различных исполнений:
| Материал корпуса | Болтовое соединение | Рабочее давление (PN), бар | Температурный диапазон, °С | Основные сферы применения |
|---|---|---|---|---|
| Алюминий | Сталь оцинкованная / Нерж. | 25 (2.5 МПа) | -40 … +100 | Нефтепродукты, вода, сыпучие грузы |
| Нержавеющая сталь (AISI 316) | Нержавеющая сталь | 25 (2.5 МПа) | -60 … +250 | Химия, пищевая пром., пар |
| Латунь | Латунь / Сталь | 25 (2.5 МПа) | -40 … +120 | Судостроение, морская вода |
Специфика применения в отраслях
Благодаря высокой надежности фиксации, изделия интегрируются в ответственные узлы трубопроводного транспорта. Они используются совместно с фитингами типа TankWagen (TW), Camlock (DIN 2828), Storz и резьбовыми штуцерами, имеющими гладкий хвостовик с предохранительным буртиком.
Основные направления использования:
- Нефтехимическая отрасль: Комплектация рукавов для слива/налива топлива на АЗС, нефтебазах и бензовозах (используются алюминиевые и латунные модели).
- Химическая промышленность: Транспортировка кислот, растворителей и щелочей (применяются хомуты из нержавеющей стали).
- Пищевое производство: Линии перекачки спирта, растительных масел, сиропов (требуется санитарная нержавеющая сталь).
- Паровые системы: Фиксация паровых рукавов, работающих при высоких температурах (до +210°С для насыщенного пара).
При выборе предохранительного хомута критически важно учитывать внешний диаметр рукава. Если внешний диаметр шланга меньше минимального диапазона захвата хомута, плотное обжатие будет невозможно, что приведет к утечке. Если диаметр больше — полуоболочки не сомкнутся, и болты будут работать на излом. Запрещается дорабатывать (стачивать) плоскости смыкания хомута для увеличения силы сжатия, так как это нарушает геометрию окружности.
Компания «Резиномир» осуществляет поставки соединительной арматуры стандарта EN 14420-3 в Новосибирске. Мы предлагаем предохранительные хомуты (DIN 2817) оптом для производственных предприятий и сервисных компаний. Работа ведется с юридическими лицами (с НДС) и индивидуальными предпринимателями. Возможна отгрузка продукции из наличия или поставка под заказ партий специфических типоразмеров. Чтобы рассчитать стоимость комплектации и получить актуальный прайс-лист, необходимо отправить запрос в отдел продаж. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия соответствия геометрическим и материальным стандартам.
FAQ: Часто задаваемые вопросы
Подходят ли эти хомуты для обычных штуцеров «ёлочка»?
Нет, предохранительные хомуты DIN 2817 предназначены исключительно для гладких фитингов, имеющих специальный кольцевой выступ (буртик) под ответное ребро хомута. Установка на обычную «ёлочку» не обеспечит механического зацепления, и преимущество конструкции будет утрачено.
Как определить нужный размер хомута?
В маркировке хомута обычно указывается номинальный диаметр рукава (например, DN 50) и диапазон внешнего диаметра (например, 63-67 мм). Необходимо измерить штангенциркулем внешний диаметр вашего шланга и убедиться, что он попадает в указанный диапазон.
Можно ли использовать хомуты повторно?
Да, конструкция является разборной и многоразовой. При демонтаже рукава полуоболочки раскручиваются и могут быть установлены на новый рукав, при условии отсутствия механических повреждений корпуса и целостности резьбы на болтах/гайках. Болты являются расходным материалом и подлежат замене при износе.
В чем преимущество перед силовыми хомутами?
Силовой хомут держит рукав только за счет радиального сжатия и трения. При повышении давления или размягчении резины от нагрева рукав может выскользнуть. Хомут DIN 2817 механически блокирует буртик фитинга, делая срыв невозможным без разрушения корпуса хомута или фитинга.
Влияет ли материал хомута на рабочее давление?
Номинальное давление (PN 25) стандартизировано для всех материалов (алюминий, сталь, латунь) согласно EN 14420-3. Однако при выборе материала следует учитывать внешние условия (коррозия) и возможные механические удары. Алюминий легче, но менее стоек к кислотным парам, чем нержавеющая сталь.
