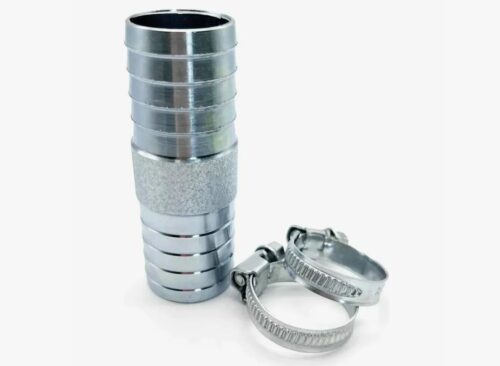

Комплект Ремонтное соединение "Ёлочка"
Отображение единственного товара
Комплект ремонтное соединение «Ёлочка» представляет собой специализированный монтажный узел, предназначенный для оперативного восстановления целостности гибких трубопроводов или их удлинения путем сращивания двух отрезков. Функциональное назначение изделия заключается в создании герметичного и механически прочного стыка между двумя концами резиновых, ПВХ или полиуретановых рукавов одинакового внутреннего диаметра. Данное техническое решение позволяет избежать полной замены дорогостоящей магистрали при локальных повреждениях, разрывах или необходимости изменения длины трассы.
В промышленных и хозяйственных системах такие соединители, часто именуемые ремонтными штуцерами или двусторонними ершами, играют роль жесткой вставки. Герметизация обеспечивается за счет специфического профиля штуцера и внешней фиксации обжимными элементами (хомутами), входящими в состав набора. Изделия широко применяются в системах ирригации, пневматических линиях, магистралях перекачки технических жидкостей и ГСМ.
Технические характеристики и производство комплекта ремонтное соединение «Ёлочка»
Основой ремонтного комплекта является двусторонний ниппель (штуцер) с характерным ребристым профилем, напоминающим еловую ветвь, откуда и пошло техническое наименование. Геометрия выступов (ершей) спроектирована таким образом, чтобы обеспечивать легкий ввод штуцера в полость рукава и создавать максимальное сопротивление при попытке обратного выдергивания.
Для получения технической консультации по подбору диаметра штуцера, уточнения наличия на складе в Новосибирске и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.
Технология изготовления и материалы
Производство соединителей осуществляется методом токарной обработки (для стальных и латунных изделий) или литья под давлением (для полимерных и алюминиевых вариантов). Выбор материала штуцера определяет эксплуатационные свойства узла:
- Углеродистая сталь (с цинковым покрытием): Наиболее распространенный вариант. Оцинковка толщиной 8–12 мкм защищает металл от коррозии в неагрессивных средах (вода, воздух, масло).
- Латунь (ЛС-59): Обладает высокой коррозионной стойкостью и искробезопасностью. Применяется в газовых магистралях и судостроении.
- Нержавеющая сталь (AISI 304/316): Используется для пищевых продуктов и агрессивной химии.
- Полипропилен/Пластик: Применяется в садоводстве и легкой промышленности при низких давлениях.
В состав комплекта также входят крепежные элементы — червячные (по ГОСТ 28191-89 / DIN 3017) или силовые (болтовые) хомуты. Тип хомута подбирается исходя из расчетного давления в системе.
Классификация и типоразмеры
Главным параметром классификации является условный проход (Ду или DN), соответствующий внутреннему диаметру соединяемого рукава. Размерный ряд штуцеров варьируется от 6 мм до 200 мм. Важно отметить, что внешний диаметр вершин зубьев штуцера всегда несколько больше внутреннего диаметра шланга для обеспечения натяга.
Геометрия профиля «ёлочка» регламентируется нормативно-технической документацией производителей (ТУ), так как единого ГОСТ на ремонтные штуцеры данного типа не существует, однако резьбовые и присоединительные части могут соответствовать ГОСТ 25682-83.
Сравнительная таблица материалов штуцеров
Для корректного выбора ремонтного узла необходимо учитывать рабочую среду и давление. Данные сведены в таблицу:
| Материал штуцера | Макс. давление (PN), бар | Температурный режим, °С | Рекомендуемые среды |
|---|---|---|---|
| Сталь оцинкованная | до 20 | -40 … +120 | Вода, воздух, инертные газы, масла |
| Латунь | до 25 | -60 … +200 | Вода, топливо, газ |
| Нержавеющая сталь | до 40 | -196 … +600 | Кислоты, щелочи, продукты питания |
| Алюминий | до 16 | -40 … +100 | Нефтепродукты, вода |
| Пластик (PA/PP) | до 6-10 | 0 … +60 | Полив, легкие химикаты |
Специфика монтажа и эксплуатации
Процесс восстановления магистрали с помощью комплекта ремонтное соединение «Ёлочка» требует ровного среза поврежденных концов рукава перпендикулярно оси. Штуцер вставляется в оба конца шланга до упора в центральный ограничительный буртик. Фиксация осуществляется затяжкой хомутов, располагаемых между ребрами штуцера для предотвращения сползания.
При монтаже соединений на рукава, работающие под давлением свыше 10 бар или с горячими средами (пар), запрещается использование стандартных червячных хомутов. Из-за конструктивных особенностей они могут не обеспечить достаточного усилия обжатия или разрушиться при гидроударе. В таких случаях необходимо применять усиленные одноболтовые или двухболтовые силовые хомуты, а в особо ответственных узлах — обжимные втулки.
Сферы применения изделия охватывают широкий спектр отраслей:
- Сельское хозяйство: Ремонт поливочных шлангов, систем подачи удобрений.
- Строительство: Сращивание рукавов подачи бетона, растворов, работа пневмоинструмента (компрессоры).
- Автосервис и промышленность: Пневматические линии, топливные магистрали, гидравлика низкого давления.
- ЖКХ: Временные линии водоснабжения и водоотведения.
Компания «Резиномир» предлагает ремонтные комплекты различных диаметров в Новосибирске. Мы работаем с юридическими и физическими лицами, обеспечивая снабжение производственных и ремонтных предприятий. Возможна отгрузка продукции оптом из наличия, а также поставка специфических типоразмеров (например, из нержавеющей стали) под заказ. Чтобы рассчитать стоимость партии и получить актуальный прайс-лист, необходимо направить запрос в отдел продаж. Оплата производится по безналичному расчету или иными согласованными способами. Мы предлагаем только проверенные комплектующие, на которые распространяется гарантия.
FAQ: Часто задаваемые вопросы
Как правильно выбрать диаметр ремонтного штуцера?
Размер штуцера должен соответствовать внутреннему диаметру вашего рукава. Измерьте внутренний просвет шланга штангенциркулем. Если диаметр составляет, например, 25 мм, необходимо выбирать комплект с маркировкой 25 мм (или 1 дюйм). Штуцер будет иметь фактический диаметр по вершинам зубьев чуть больше (около 26-27 мм) для плотной посадки.
Входят ли хомуты в комплект?
Базовая комплектация товара комплект ремонтное соединение «Ёлочка» подразумевает наличие самого штуцера и двух хомутов соответствующего размера. Однако тип хомутов (червячные или силовые) может варьироваться в зависимости от артикула и назначения. Рекомендуется уточнять комплектацию при заказе.
Можно ли использовать стальной оцинкованный штуцер для питьевой воды?
Для систем питьевого водоснабжения рекомендуется использовать штуцеры из латуни, нержавеющей стали или пищевого пластика. Оцинкованная сталь со временем может подвергаться коррозии, особенно при нарушении защитного слоя, что ухудшает качество воды.
Выдержит ли соединение «ёлочка» гидравлику высокого давления?
Для гидравлических систем высокого давления (ВД), где нагрузки исчисляются сотнями атмосфер, соединения типа «ёлочка» с хомутами неприменимы. В таких системах используются специализированные опрессовочные фитинги (DK, BSP, JIC) и муфты, обжимаемые на прессе. «Ёлочка» подходит для низкого и среднего давления (обычно до 16-20 бар).
Нужно ли использовать герметик при монтаже?
Обычно профиль «ёлочка» в сочетании с эластичностью рукава и усилием хомута обеспечивает достаточную герметичность без дополнительных средств. Однако при ремонте старых, жестких рукавов или шлангов с поврежденным внутренним слоем допускается использование маслостойких герметиков для повышения надежности стыка.
