Камлоки Полипропиленовые

Быстроразъемные соединения (БРС) из армированного полипропилена представляют собой категорию стыковочной арматуры кулачкового типа (Camlock), предназначенную для коммутации гибких шлангов и трубопроводов, транспортирующих химически активные жидкости. Ключевым функциональным назначением изделий является обеспечение оперативного соединения магистралей без применения болтового крепежа и специального инструмента в условиях агрессивных сред. Благодаря инертности материала, данные компоненты востребованы в сельском хозяйстве, химической промышленности и водоподготовке.

В технических системах полипропиленовые камлоки выступают экономически эффективной альтернативой нержавеющей стали при работе с растворами минеральных удобрений, кислот, щелочей и солей. Низкий удельный вес изделий снижает нагрузку на узлы крепления пластиковых емкостей (еврокубов) и насосного оборудования. Для получения технической консультации по химической стойкости, уточнения наличия на складе и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.

Технология производства и стандарты

Геометрические параметры профиля, посадочные размеры и принципы взаимозаменяемости полипропиленовых БРС регламентируются международным стандартом A-A-59326 (ранее военный стандарт США MIL-C-27487) и европейским нормативом DIN 2828. Это гарантирует совместимость муфт и адаптеров из полипропилена с ответными частями из алюминия или стали, произведенными по тем же стандартам.

Материаловедение и метод изготовления

Изготовление корпусов осуществляется методом литья под давлением термопластов. В качестве сырья используется не чистый полипропилен, а композитный материал — полипропилен, армированный стекловолокном (обычно 20-30%).

Введение стекловолокна в матрицу полимера обеспечивает следующие свойства:

• Механическая прочность: Повышается жесткость конструкции и устойчивость к деформации при сжатии кулачками.
• Термостабильность: Снижается коэффициент теплового расширения, что важно для сохранения герметичности при колебаниях температуры.
• Ударная вязкость: Материал становится более устойчивым к механическим повреждениям по сравнению с обычным пластиком.

Кулачковые рычаги для полипропиленовых муфт изготавливаются из нержавеющей стали (для предотвращения коррозии в агрессивной среде), а пальцы и кольца — из стали с гальваническим покрытием.

Классификация и типы соединений

Номенклатура изделий камлоки полипропиленовые включает стандартный набор типов, аналогичный металлическим сериям:

• Тип A: Адаптер («папа») с внутренней резьбой.
• Тип B: Муфта («мама») с внешней резьбой.

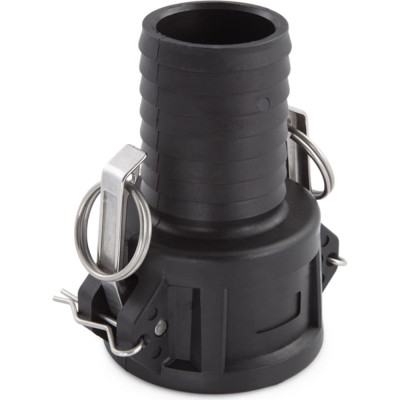

• Тип C: Муфта с хвостовиком под рукав («елочка»).
• Тип D: Муфта с внутренней резьбой.
• Тип E: Адаптер с хвостовиком под рукав.
• Тип F: Адаптер с внешней резьбой.
• Тип DC: Грязезащитная заглушка-муфта.
• Тип DP: Грязезащитная заглушка-адаптер.

Резьбовые соединения выполняются по стандарту BSP (трубная цилиндрическая резьба). Хвостовики под рукав имеют выраженный профиль для надежной фиксации хомутами.

Технические параметры и ограничения эксплуатации

Полипропиленовые соединения имеют отличные показатели химической стойкости, но уступают металлическим аналогам по предельному рабочему давлению и температурному диапазону.

Сравнительная таблица характеристик материалов БРС

Для корректного подбора арматуры необходимо учитывать условия эксплуатации. Сравнение материалов приведено в таблице:

Рабочее давление и температура

Номинальное давление (PN) для полипропиленовых камлоков составляет:

• Для размеров 1/2″ – 2″: до 7 бар (0.7 МПа).
• Для размеров 3″ – 4″: до 4 бар (0.4 МПа).

Важно учитывать зависимость допустимого давления от температуры рабочей среды. Указанные значения (4-7 бар) актуальны при температуре +20°С. При повышении температуры до +60°С прочностные характеристики полипропилена снижаются на 40-50%. Эксплуатация пластиковых БРС при температурах свыше +65°С или при отрицательных температурах (ниже -10°С) не рекомендуется из-за риска охрупчивания или пластической деформации.

Сферы применения в агрессивных средах

Химическая инертность стеклонаполненного полипропилена определяет основные отрасли использования данной продукции.

1. Сельское хозяйство: Перекачка жидких комплексных удобрений (КАС-32), гербицидов, пестицидов, аммиачной воды. Полипропилен не вступает в реакцию с азотными соединениями, в отличие от алюминия и латуни.
2. Химическая промышленность: Транспортировка растворов кислот (соляной, серной, фосфорной), щелочей, электролитов и солевых растворов.
3. Водоподготовка: Системы фильтрации, работа с реагентами для очистки воды.
4. Логистика: Оснащение пластиковых емкостей (IBC-контейнеров) для слива химических продуктов.

Компания «Резиномир» осуществляет поставки композитной соединительной арматуры в Новосибирске. Мы предлагаем камлоки полипропиленовые оптом, ориентируясь на агрохолдинги и химические предприятия. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Возможна отгрузка продукции со склада и комплектация заказов уплотнениями из EPDM (для химии) или NBR (базовое). Чтобы рассчитать стоимость партии и получить актуальный прайс-лист, необходимо направить запрос в отдел продаж. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия соответствия геометрическим стандартам.

FAQ: Часто задаваемые вопросы

Какое уплотнение используется в полипропиленовых камлоках?
Стандартная комплектация обычно включает уплотнительные кольца из EPDM (этилен-пропиленовый каучук). Этот материал обладает отличной стойкостью к кислотам, щелочам, старению и озону, что соответствует назначению полипропиленовых корпусов. Реже встречается NBR (маслобензостойкая резина).

Можно ли использовать полипропиленовый камлок для дизельного топлива?
Химически полипропилен стоек к нефтепродуктам. Однако следует учитывать, что пластик накапливает статическое электричество. Для перекачки легковоспламеняющихся жидкостей (бензин, спирты) использование диэлектрических пластиковых соединений запрещено нормами пожарной безопасности из-за риска искрообразования при разряде статики. Для топлива рекомендуются алюминиевые или латунные БРС.

Совместим ли пластиковый камлок с алюминиевым?
Да, геометрически они полностью совместимы в рамках одного стандарта (A-A-59326). Можно соединить полипропиленовую муфту с алюминиевым адаптером. Однако следует избегать чрезмерных механических нагрузок на пластиковую часть, так как металл значительно тверже.

Как ведут себя полипропиленовые БРС на морозе?
При отрицательных температурах стеклонаполненный полипропилен теряет эластичность и становится хрупким. Ударные нагрузки или резкие манипуляции с рычагами при температуре ниже -10°С/-15°С могут привести к растрескиванию корпуса или поломке проушин.

Подходят ли они для сжатого воздуха?
Категорически нет. Использование полипропиленовых камлоков (как и любых других кулачковых соединений без специальных фиксаторов) в системах со сжатым воздухом или газом запрещено. При разрыве соединения под давлением газа пластиковые фрагменты могут нанести травмы. Изделия предназначены только для жидких сред.
