Камлок нержавеющий ТИП F
Показаны все результаты (2)Цены: по возрастанию
Адаптер быстроразъемного соединения (БРС) системы Camlock Тип F из нержавеющей стали представляет собой штуцерную часть («папа») с внешней трубной резьбой. Функциональное назначение изделия заключается в обеспечении перехода от стационарного оборудования, запорной арматуры или жестких трубопроводов, имеющих внутреннюю резьбу, к системе быстрой стыковки с гибкими рукавами. Использование нержавеющей стали придает узлу высокую механическую прочность, гигиеничность и химическую стойкость, что позволяет эксплуатировать соединение в контакте с агрессивными средами и при высоких температурах.
В промышленных системах данный компонент монтируется на входные или выходные патрубки насосов, фильтров, реакторов и резервуаров. Конструкция обеспечивает надежность магистралей при транспортировке химических реагентов, пищевых продуктов, фармацевтических субстанций и нефтепродуктов под высоким давлением. Отсутствие в адаптере подвижных частей и уплотнений делает его наиболее долговечным элементом системы БРС.
Технические стандарты и производство: камлок нержавеющий ТИП F
Геометрические параметры профиля адаптера, допуски резьбы и методы испытаний регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487) и европейским нормативом DIN 2828 (EN 14420-7). Соблюдение данных норм гарантирует полную взаимозаменяемость муфт и адаптеров различных производителей на глобальном рынке.
Технология изготовления корпусов базируется на методе точного литья по выплавляемым моделям (инвестиционное литье). Данный метод позволяет получить монолитное изделие с высокой плотностью металла, отсутствием внутренних раковин и пор, а также точной геометрией посадочной поверхности. После отливки производится механическая нарезка резьбы и финишная обработка поверхности для обеспечения плотного контакта с уплотнением ответной муфты.
Для получения технической консультации по выбору марки стали, уточнения наличия типоразмеров в Новосибирске и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.
Материаловедение: Марки стали AISI
В зависимости от агрессивности рабочей среды и санитарных требований, адаптеры производятся из двух основных марок аустенитной нержавеющей стали:
- AISI 304 (аналог 08Х18Н10): Базовый сплав, устойчивый к окислению, воде, спиртам, органическим растворителям и большинству пищевых продуктов. Оптимален для общепромышленных задач.
- AISI 316 (аналог 08Х17Н13М2): Модифицированный сплав с добавлением молибдена (2-3%). Молибден значительно повышает стойкость к точечной (питтинговой) коррозии в среде хлоридов, морской воды и паров кислот.
Конструкция и параметры давления

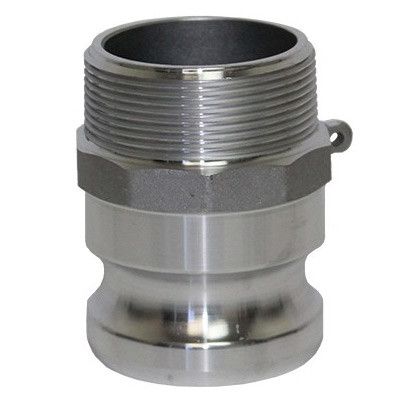

Камлок нержавеющий ТИП F состоит из корпуса с кольцевой канавкой для фиксации кулачками муфты и внешней резьбы. Резьба выполняется по стандарту BSP (трубная цилиндрическая, ГОСТ 6357-81) или NPT (коническая, стандарт США).
Максимальное рабочее давление (PN) для изделий из нержавеющей стали выше, чем для цветных металлов, и зависит от условного диаметра (DN).
Таблица предельных рабочих давлений (при +20°С):
| Размер (дюймы) | Условный проход (DN), мм | Рабочее давление (PN), бар | Давление разрыва (мин.), бар |
|---|---|---|---|
| 1/2″ – 2″ | 15 – 50 | 20 (2.0 МПа) | >60 |
| 2 1/2″ | 65 | 16 (1.6 МПа) | >48 |
| 3″ | 80 | 14 (1.4 МПа) | >42 |
| 4″ | 100 | 10 (1.0 МПа) | >30 |
| 5″ – 6″ | 125 – 150 | 10 (1.0 МПа) | >30 |
Сферы применения и особенности монтажа
Химическая стойкость и широкий температурный диапазон эксплуатации определяют использование адаптеров Тип F в наиболее ответственных технологических процессах. Изделие работает в паре с муфтами Типа B, C, D и DC.
Основные отрасли применения:
- Химическая промышленность: Обвязка реакторов и емкостей для хранения кислот, щелочей и растворителей (рекомендуется сталь AISI 316).
- Пищевое производство: Оснащение насосного оборудования для перекачки молока, пива, сиропов и растительных масел (сталь инертна и не меняет вкус продукта).
- Нефтегазовый комплекс: Установка на трубопроводы для агрессивных присадок, топлива и серосодержащей нефти.
- Фармацевтика: Технологические линии, требующие стерильности и отсутствия окисления арматуры.
При монтаже адаптера Тип F в оборудование следует учитывать, что сам камлок обеспечивает герметичность только по стыку «адаптер-муфта» (через резиновую прокладку в муфте). Резьбовое соединение адаптера с трубой не имеет встроенного уплотнения. Для предотвращения утечек по резьбе необходимо использовать химически стойкие уплотнительные материалы: ленту ФУМ (PTFE), сантехническую нить или анаэробные герметики, подобранные под температурный режим и тип среды.
Компания «Резиномир» осуществляет поставки быстроразъемных соединений из нержавеющей стали в Новосибирске. Мы предлагаем камлок нержавеющий ТИП F оптом, закрывая потребности производственных предприятий, химических заводов и пищевых комбинатов. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Возможна комплектация сборных заказов и отгрузка продукции под заказ при отсутствии редких позиций на складе (например, больших диаметров 5-6 дюймов). Чтобы рассчитать стоимость партии и получить актуальный прайс-лист, необходимо направить запрос менеджерам. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия соответствия маркам стали и стандартам DIN 2828.
FAQ: Часто задаваемые вопросы
С какими типами муфт соединяется Тип F?
Адаптер Тип F («папа» с внешней резьбой) предназначен для соединения с ответными частями — муфтами («мамами»). Совместимые типы: Тип B (муфта с внешней резьбой), Тип C (муфта с хвостовиком под рукав), Тип D (муфта с внутренней резьбой) и Тип DC (грязезащитная крышка).
В чем разница между сталью AISI 304 и AISI 316?
Ключевое отличие — наличие 2-3% молибдена в сплаве AISI 316. Это делает сталь устойчивой к агрессивным кислотам, хлоридам и морской воде. AISI 304 подходит для пищевых продуктов, воды и слабых растворов, но может корродировать в присутствии солей хлора.
Есть ли прокладка на адаптере Тип F?
Нет, адаптер Тип F является цельнолитым металлическим изделием и не комплектуется уплотнительной прокладкой. Герметизация стыка с муфтой обеспечивается уплотнением, находящимся в ответной части (муфте). Герметизация резьбового соединения обеспечивается монтажником при установке (фум-лента, герметик).
Как отличить резьбу BSP от NPT?
BSP (British Standard Pipe) — трубная цилиндрическая резьба, стандартная для РФ и Европы. NPT (National Pipe Taper) — коническая резьба, стандарт США. Они имеют разный шаг и угол профиля витка. Прямое свинчивание BSP и NPT невозможно без нарушения герметичности или повреждения витков. При заказе необходимо указывать требуемый стандарт.
Можно ли приварить адаптер Тип F к трубе?
Нет, Тип F имеет резьбовое соединение. Сварка по резьбе не рекомендуется из-за риска деформации и нарушения герметичности. Если требуется приварное соединение, следует выбирать специальные модификации адаптеров с гладким концом под приварку (Butt Weld), а не резьбовой Тип F.
