Камлок нержавеющий ТИП E
Показаны все результаты (7)Цены: по возрастанию

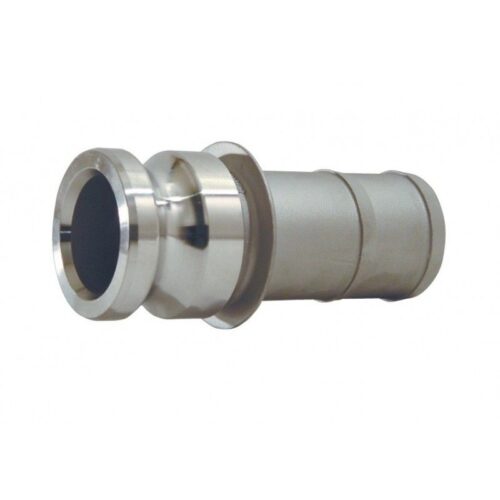

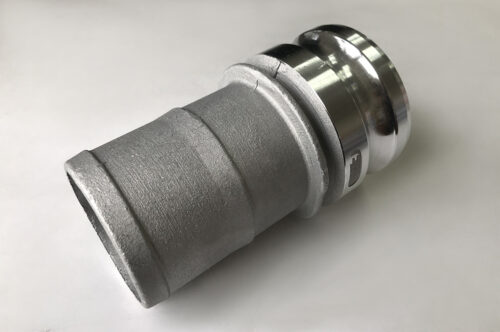

Адаптер быстроразъемного соединения (БРС) системы Camlock Тип E из нержавеющей стали представляет собой штуцерную часть («папа») с хвостовиком для крепления в гибкий рукав. Функциональное назначение изделия заключается в обеспечении оперативной коммутации промышленных шлангов с ответными частями (муфтами) без использования болтового крепежа и специализированного инструмента. В отличие от алюминиевых или полипропиленовых аналогов, стальные изделия обладают повышенной механической прочностью, гигиеничностью и химической инертностью.
В технических системах данный компонент обеспечивает надежность магистралей при транспортировке агрессивных химических сред, пищевых продуктов, фармацевтических субстанций и нефтепродуктов под высоким давлением. Хвостовик изделия («елочка») монтируется непосредственно внутрь рукава и фиксируется силовыми хомутами или обжимными втулками, создавая монолитное соединение, устойчивое к вибрациям, гидроударам и температурным перепадам.
Технические стандарты и производство: камлок нержавеющий ТИП E
Геометрические параметры профиля адаптера, конфигурация хвостовика и методы испытаний регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487) и европейским нормативом DIN 2828 (EN 14420-7). Соблюдение данных норм гарантирует полную взаимозаменяемость муфт и адаптеров различных производителей на глобальном рынке.
Технология изготовления корпусов базируется на методе точного литья по выплавляемым моделям (инвестиционное литье). Данный метод позволяет получить изделие с высокой плотностью металла, отсутствием внутренних раковин и пор, а также точной геометрией посадочных мест. Поверхность хвостовика имеет специальные кольцевые выступы (ерш) для надежного удержания рукава.
Для получения технической консультации по выбору марки стали, уточнения наличия типоразмеров в Новосибирске и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.
Материаловедение: Марки стали AISI
В зависимости от агрессивности рабочей среды и санитарных требований, адаптеры производятся из двух основных марок аустенитной нержавеющей стали:
- AISI 304 (аналог 08Х18Н10): Базовый сплав, устойчивый к окислению, воде, спиртам, органическим растворителям и большинству пищевых продуктов.
- AISI 316 (аналог 08Х17Н13М2): Модифицированный сплав с добавлением молибдена (2-3%). Молибден значительно повышает стойкость к точечной (питтинговой) коррозии в среде хлоридов, морской воды и паров кислот.
Конструкция и параметры давления
Камлок нержавеющий ТИП E состоит из двух функциональных зон: гладкой головной части с канавкой для фиксации кулачками муфты и хвостовика для установки в шланг. В самом адаптере уплотнения и подвижные части отсутствуют.
Максимальное рабочее давление (PN) для изделий из нержавеющей стали выше, чем для цветных металлов, и зависит от условного диаметра (DN).
Таблица предельных рабочих давлений (при +20°С):
| Размер (дюймы) | Условный проход (DN), мм | Рабочее давление (PN), бар | Давление разрыва (мин.), бар |
|---|---|---|---|
| 1/2″ – 2″ | 15 – 50 | 20 (2.0 МПа) | >60 |
| 2 1/2″ | 65 | 16 (1.6 МПа) | >48 |
| 3″ | 80 | 14 (1.4 МПа) | >42 |
| 4″ | 100 | 10 (1.0 МПа) | >30 |
| 5″ – 6″ | 125 – 150 | 10 (1.0 МПа) | >30 |
Сферы применения и особенности монтажа
Химическая стойкость и широкий температурный диапазон эксплуатации определяют использование адаптеров Тип E в наиболее ответственных технологических процессах. Изделие работает в паре с муфтами Типа C, B, D и DC.
Основные отрасли применения:
- Химическая промышленность: Перекачка концентрированных кислот, щелочей, растворителей и реагентов (рекомендуется сталь AISI 316).
- Пищевое производство: Линии транспортировки молока, пива, вина, растительных масел, сиропов и концентратов (сталь AISI 304/316 инертна и не меняет органолептические свойства продукта).
- Нефтегазовый комплекс: Работа с агрессивными присадками, серосодержащей нефтью и топливом, в том числе в морских условиях.
- Фармацевтика: Технологические линии, требующие стерильности оборудования и отсутствия окисления.
При монтаже рукава на хвостовик камлока Тип E для промышленных магистралей с давлением свыше 3-4 бар категорически не рекомендуется использовать червячные хомуты. Они не обеспечивают равномерного усилия обжатия и имеют низкий предел прочности. Для фиксации необходимо применять усиленные силовые хомуты (одноболтовые или двухболтовые) либо производить опрессовку обжимными втулками. Это исключает риск срыва рукава и разлива агрессивной жидкости.
Компания «Резиномир» осуществляет поставки быстроразъемных соединений из нержавеющей стали в Новосибирске. Мы предлагаем камлок нержавеющий ТИП E оптом, закрывая потребности производственных предприятий, химических заводов и пищевых комбинатов. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Возможна комплектация сборных заказов и отгрузка продукции под заказ при отсутствии редких позиций на складе. Чтобы рассчитать стоимость партии и получить актуальный прайс-лист, необходимо направить запрос менеджерам. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия соответствия маркам стали и стандартам DIN 2828.
FAQ: Часто задаваемые вопросы
С какими типами муфт соединяется Тип E?
Адаптер Тип E («папа» с хвостовиком) предназначен для соединения с ответными частями — муфтами («мамами»). Совместимые типы: Тип C (муфта с хвостовиком под рукав), Тип B (муфта с внешней резьбой), Тип D (муфта с внутренней резьбой) и Тип DC (грязезащитная крышка).
В чем разница между сталью AISI 304 и AISI 316?
Ключевое отличие — наличие 2-3% молибдена в сплаве AISI 316. Это делает сталь устойчивой к агрессивным кислотам, хлоридам и морской воде. AISI 304 подходит для пищевых продуктов, воды и слабых растворов, но может корродировать в присутствии солей хлора.
Есть ли прокладка на адаптере Тип E?
Нет, на самом адаптере Тип E уплотнительной прокладки нет. Герметизация стыка с муфтой обеспечивается уплотнением, находящимся в ответной части (муфте). Герметизация соединения с шлангом обеспечивается за счет плотного обжатия рукава на хвостовике.
Как подобрать размер камлока под шланг?
Размер камлока (например, 2 дюйма / 50 мм) соответствует условному внутреннему диаметру рукава. Хвостовик имеет внешний диаметр, рассчитанный на плотную посадку внутри шланга соответствующего номинала. Если у вас шланг с внутренним диаметром 50 мм, вам необходим Тип E размером 2″.
Можно ли приварить хвостовик к трубе?
Нет, хвостовик Типа E предназначен исключительно для установки внутрь гибкого рукава (резинового, ПВХ, композитного). Для приварки к жестким трубам существуют специальные модификации камлоков с гладким концом под приварку (Butt Weld), но они отличаются от стандартного Типа E.
