Камлок нержавеющий ТИП DC
Показаны все результаты (4)Цены: по возрастанию

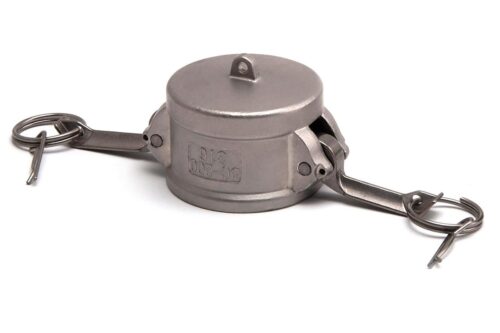

Заглушка быстроразъемного соединения (БРС) системы Camlock Тип DC из нержавеющей стали представляет собой грязезащитный колпак муфтового типа, оснащенный кулачковым механизмом фиксации. Функциональное назначение изделия заключается в герметичном перекрытии выходных отверстий адаптеров («пап») трубопроводной арматуры, рукавов и шлангов. Основная задача элемента — предотвращение попадания пыли, грязи, атмосферных осадков и посторонних предметов внутрь магистрали, а также исключение утечки остатков рабочей среды при транспортировке или хранении оборудования.
В промышленных системах, работающих с агрессивными химическими веществами, пищевыми продуктами или нефтепродуктами, использование нержавеющих заглушек является обязательным требованием безопасности. Компонент обеспечивает химическую инертность и защиту уплотнительных поверхностей ответных частей. Изделие монтируется на адаптеры типов A, E и F без использования специализированного инструмента.
Технические стандарты и производство: камлок нержавеющий ТИП DC
Геометрические параметры, профиль кулачков и методы испытаний регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487) и европейским нормативом DIN 2828 (EN 14420-7). Соблюдение данных норм гарантирует полную взаимозаменяемость заглушек и адаптеров различных производителей на глобальном рынке.
Технология изготовления корпусов базируется на методе точного литья по выплавляемым моделям (инвестиционное литье). Данный метод позволяет получить монолитное изделие с высокой плотностью металла, отсутствием внутренних раковин и точной геометрией. Рычаги (кулачки) также производятся из нержавеющей стали, что исключает коррозию механизма фиксации в агрессивных атмосферах.
Для получения технической консультации по выбору марки стали, уточнения наличия типоразмеров в Новосибирске и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.
Материаловедение: Марки стали AISI
В зависимости от условий эксплуатации и химического состава рабочей среды, заглушки производятся из двух основных марок аустенитной нержавеющей стали:
- AISI 304 (аналог 08Х18Н10): Базовый сплав, устойчивый к окислению, воде, органическим растворителям и большинству пищевых продуктов.
- AISI 316 (аналог 08Х17Н13М2): Модифицированная сталь с добавлением молибдена (2-3%). Легирование молибденом обеспечивает повышенную стойкость к точечной (питтинговой) коррозии в среде хлоридов, морской воды и паров кислот.
Конструкция и параметры давления
Камлок нержавеющий ТИП DC состоит из глухого корпуса (чаши), уплотнительного кольца и двух кулачковых рычагов. Герметизация происходит за счет прижима прокладки к торцу ответного адаптера.
Несмотря на функцию заглушки, изделие рассчитано на удержание определенного давления. Максимальное рабочее давление (PN) для нержавеющей стали выше, чем для цветных металлов.
Таблица предельных рабочих давлений (при +20°С):
| Размер (дюймы) | Условный проход (DN), мм | Рабочее давление (PN), бар | Давление разрыва (мин.), бар |
|---|---|---|---|
| 1/2″ – 2″ | 15 – 50 | 20 (2.0 МПа) | >60 |
| 2 1/2″ | 65 | 16 (1.6 МПа) | >48 |
| 3″ | 80 | 14 (1.4 МПа) | >42 |
| 4″ | 100 | 10 (1.0 МПа) | >30 |
| 5″ – 6″ | 125 – 150 | 10 (1.0 МПа) | >30 |
Сферы применения и эксплуатационные особенности
Химическая стойкость стали AISI 316 позволяет использовать заглушки Тип DC в наиболее ответственных отраслях.
Основные направления использования:
- Химическая промышленность: Герметизация трубопроводов после перекачки кислот, щелочей и растворителей для предотвращения испарений и проливов.
- Транспортная логистика: Установка на сливные патрубки автоцистерн и танк-контейнеров, перевозящих опасные грузы (ADR).
- Пищевое производство: Защита арматуры молоковозов, пивоваренного оборудования и емкостей для сиропов во время мойки (CIP-мойка) или транспортировки.
- Фармацевтика: Обеспечение стерильности соединений при простое оборудования.
Важно учитывать: хотя заглушка Тип DC способна выдерживать рабочее давление до 20 бар (в зависимости от диаметра), она не является полноценной заменой фланцевой заглушке для постоянного глушения магистралей под высоким давлением. Основная функция — пылезащита и удержание остаточного давления. При использовании в системах с возможными гидроударами необходимо регулярно проверять состояние кулачков и уплотнения.
Компания «Резиномир» осуществляет поставки быстроразъемных соединений из нержавеющей стали в Новосибирске. Мы предлагаем камлок нержавеющий ТИП DC оптом, закрывая потребности производственных предприятий, химических заводов и транспортных компаний. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Возможна комплектация сборных заказов (включая прокладки из различных материалов) и отгрузка продукции под заказ. Чтобы рассчитать стоимость партии и получить актуальный прайс-лист, необходимо направить запрос менеджерам. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия соответствия маркам стали и стандартам DIN 2828.
FAQ: Часто задаваемые вопросы
С какими типами адаптеров соединяется Тип DC?
Заглушка Тип DC («мама» глухая) предназначена для установки на ответные части — адаптеры («папы»). Совместимые типы: Тип A (адаптер с внутренней резьбой), Тип E (адаптер с хвостовиком под рукав) и Тип F (адаптер с внешней резьбой).
В чем разница между Типом DC и Типом DP?
Тип DC (Dust Cap) — это «мама» (чаша) с рычагами, которая надевается сверху на адаптер. Тип DP (Dust Plug) — это «папа» (пробка), который вставляется внутрь муфты (типов B, C, D). Оба изделия выполняют функцию заглушки, но для разных частей соединения.
Какое уплотнение идет в комплекте?
Стандартно заглушки из нержавеющей стали комплектуются уплотнением из маслобензостойкой резины (NBR). Однако для работы с агрессивной химией, кислотами или высокими температурами рекомендуется заменить штатную прокладку на уплотнение из PTFE (тефлон), Viton (фторкаучук) или EPDM. Выбор материала прокладки критически важен для герметичности.
Можно ли использовать заглушку под давлением?
Да, заглушка Тип DC рассчитана на рабочее давление, указанное в таблице (до 20 бар для малых диаметров). Однако не рекомендуется использовать ее как постоянную заглушку на конце напорной магистрали с пульсирующим давлением, так как это может привести к износу кулачкового механизма.
Как отличить сталь AISI 304 от AISI 316?
Визуально отличить эти марки стали без специального оборудования невозможно, они имеют одинаковый цвет и фактуру. Различие определяется химическим составом (наличие молибдена в 316). Как правило, марка стали выбита или отлита на корпусе изделия (маркировка «304» или «316»). Для точного подтверждения используется спектральный анализ.
