Камлок нержавеющий ТИП C
Показаны все результаты (6)Цены: по возрастанию

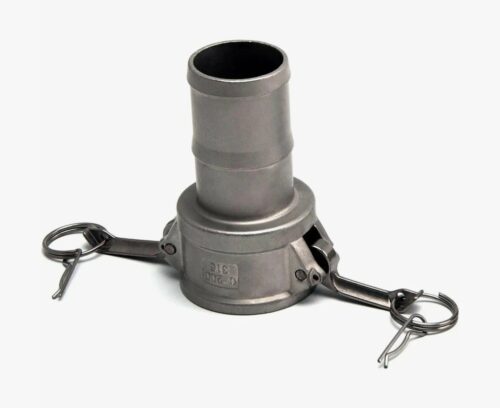

Муфта быстроразъемного соединения (БРС) системы Camlock Тип C из нержавеющей стали представляет собой приемную часть («мама») с кулачковым механизмом фиксации и хвостовиком для крепления в гибкий рукав. Функциональное назначение изделия заключается в обеспечении оперативной и герметичной стыковки промышленных шлангов с ответными частями оборудования (адаптерами) без использования болтового крепежа и специализированного инструмента. В отличие от алюминиевых или полипропиленовых аналогов, стальные изделия обладают повышенной механической прочностью и химической инертностью.
В технических системах данный компонент обеспечивает надежность магистралей при транспортировке агрессивных химических сред, пищевых продуктов, фармацевтических субстанций и нефтепродуктов под высоким давлением. Хвостовик изделия («елочка») монтируется непосредственно внутрь рукава и фиксируется силовыми хомутами или обжимными втулками, создавая монолитное соединение, устойчивое к вибрациям и гидроударам.
Технические стандарты и производство: камлок нержавеющий ТИП C
Геометрические параметры, профиль кулачков и требования к испытательному давлению регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487) и европейским нормативом DIN 2828 (EN 14420-7). Соблюдение данных норм гарантирует полную взаимозаменяемость муфт и адаптеров различных производителей на глобальном рынке.
Технология изготовления корпусов базируется на методе точного литья по выплавляемым моделям (инвестиционное литье). Данный метод позволяет получить изделие с высокой плотностью металла, отсутствием внутренних раковин и точной геометрией посадочных мест. Рычаги (кулачки) также изготавливаются из нержавеющей стали методом литья или штамповки, что исключает коррозию механизма фиксации.
Для получения технической консультации по выбору марки стали, уточнения наличия типоразмеров в Новосибирске и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.
Материалы: AISI 304 и AISI 316
В зависимости от агрессивности рабочей среды, корпуса муфт производятся из двух основных марок аустенитной нержавеющей стали:
- AISI 304 (аналог 08Х18Н10): Базовый сплав, устойчивый к окислению, воде, органическим кислотам и большинству пищевых продуктов.
- AISI 316 (аналог 08Х17Н13М2): Модифицированный сплав с добавлением молибдена (2-3%). Молибден значительно повышает стойкость к точечной (питтинговой) коррозии в среде хлоридов, морской воды и паров кислот.
Конструкция и рабочие параметры
Камлок нержавеющий ТИП C состоит из корпуса с хвостовиком, уплотнительного кольца и рычажного механизма. Хвостовик имеет мульти-зубчатый профиль для надежного удержания рукава.
Максимальное рабочее давление (PN) для изделий из нержавеющей стали выше, чем для цветных металлов, и зависит от условного диаметра (DN).
Таблица предельных рабочих давлений (при +20°С):
| Размер (дюймы) | Условный проход (DN), мм | Рабочее давление (PN), бар | Давление разрыва (мин.), бар |
|---|---|---|---|
| 1/2″ – 2″ | 15 – 50 | 20 (2.0 МПа) | >60 |
| 2 1/2″ | 65 | 16 (1.6 МПа) | >48 |
| 3″ | 80 | 14 (1.4 МПа) | >42 |
| 4″ | 100 | 10 (1.0 МПа) | >30 |
| 5″ – 6″ | 125 – 150 | 10 (1.0 МПа) | >30 |
Сферы применения и монтаж
Химическая стойкость и широкий температурный диапазон эксплуатации определяют использование муфт Тип C в наиболее ответственных технологических процессах. Изделие работает в паре с адаптерами Типа E, A, F и DP.
Основные отрасли применения:
- Химическая промышленность: Перекачка концентрированных кислот, щелочей, растворителей и реагентов (рекомендуется сталь AISI 316 с уплотнениями из PTFE или Viton).
- Пищевое производство: Линии транспортировки молока, пива, вина, растительных масел, сиропов и концентратов (сталь инертна и не меняет органолептические свойства продукта).
- Нефтегазовый комплекс: Работа с агрессивными присадками, серосодержащей нефтью и топливом, в том числе в морских условиях (Offshore).
- Фармацевтика: Технологические линии, требующие стерильности оборудования и отсутствия окисления.
При монтаже рукава на хвостовик камлока Тип C для промышленных магистралей с давлением свыше 3-4 бар категорически не рекомендуется использовать червячные хомуты. Они не обеспечивают равномерного усилия обжатия и имеют низкий предел прочности. Для фиксации необходимо применять усиленные силовые хомуты (одноболтовые или двухболтовые) либо производить опрессовку обжимными втулками. Это исключает риск срыва рукава и разлива агрессивной жидкости.
Компания «Резиномир» осуществляет поставки быстроразъемных соединений из нержавеющей стали в Новосибирске. Мы предлагаем камлок нержавеющий ТИП C оптом, закрывая потребности производственных предприятий и химических заводов. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Возможна комплектация сборных заказов и отгрузка продукции под заказ при отсутствии редких позиций на складе. Чтобы рассчитать стоимость партии и получить актуальный прайс-лист, необходимо направить запрос менеджерам. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия соответствия маркам стали и стандартам DIN 2828.
FAQ: Часто задаваемые вопросы
С какими типами адаптеров соединяется Тип C?
Муфта Тип C («мама» с хвостовиком) предназначена для соединения с ответными частями — адаптерами («папами»). Совместимые типы: Тип E (адаптер с хвостовиком под рукав), Тип A (адаптер с внутренней резьбой), Тип F (адаптер с внешней резьбой) и Тип DP (грязезащитная пробка).
Какое уплотнение идет в комплекте?
Стандартно муфты комплектуются уплотнением из маслобензостойкой резины (NBR). Однако для работы с кислотами, щелочами или при высоких температурах необходимо заменить штатную прокладку на уплотнение из Viton (фторкаучук), EPDM (этилен-пропиленовый каучук) или PTFE (тефлон в оболочке). Выбор прокладки зависит от химического состава среды.
В чем разница между сталью AISI 304 и AISI 316?
Ключевое отличие — наличие 2-3% молибдена в сплаве AISI 316. Это делает сталь устойчивой к агрессивным кислотам, хлоридам и морской воде. AISI 304 подходит для пищевых продуктов, воды и слабых растворов, но может корродировать в присутствии солей хлора.
Можно ли приварить хвостовик к трубе?
Нет, хвостовик Типа C предназначен исключительно для установки внутрь гибкого рукава. Приварка литого изделия из нержавеющей стали к трубе технологически сложна и нецелесообразна. Для сварного соединения существуют специальные модификации камлоков с хвостовиком под приварку (Butt Weld), но они отличаются от стандартного Типа C.
Можно ли использовать стальной камлок с алюминиевым адаптером?
Технически геометрия позволяет такое соединение. Однако контакт разнородных металлов (сталь-алюминий) в присутствии электролита (влаги) вызывает гальваническую коррозию, что приведет к разрушению алюминиевой детали. Кроме того, твердая сталь будет изнашивать мягкий алюминий. Рекомендуется использовать пары из однородных материалов.
