Камлок нержавеющий ТИП B
Показаны все результаты (2)Цены: по возрастанию

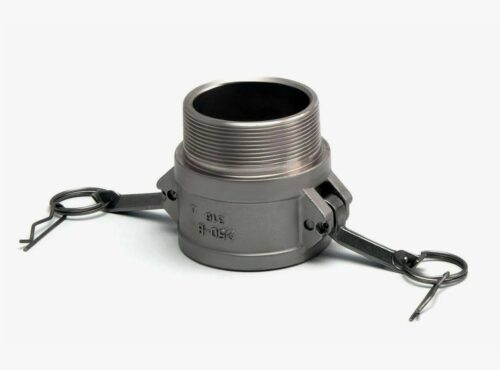

Муфта быстроразъемного соединения (БРС) системы Camlock Тип B из нержавеющей стали представляет собой приемную часть («мама») с кулачковым механизмом фиксации и внешней трубной резьбой. Функциональное назначение изделия заключается в обеспечении герметичной стыковки гибких рукавов или шлангов с промышленным оборудованием, оснащенным внутренней резьбой (насосы, резервуары, запорная арматура). Использование нержавеющей стали придает узлу высокую механическую прочность, гигиеничность и химическую инертность, что позволяет эксплуатировать соединение в агрессивных средах.
В технических системах данный компонент обеспечивает оперативную коммутацию магистралей без использования болтового крепежа и специализированного инструмента. Конструкция замка исключает самопроизвольное размыкание при вибрационных нагрузках. Изделия широко применяются в пищевой, химической и фармацевтической промышленности, где предъявляются повышенные требования к чистоте материалов и стойкости к коррозии.
Технические стандарты и производство: камлок нержавеющий ТИП B
Геометрические параметры, профиль кулачков и методы испытаний регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487) и европейским нормативом DIN 2828 (EN 14420-7). Соблюдение данных норм гарантирует полную взаимозаменяемость муфт и адаптеров различных производителей на глобальном рынке.
Технология изготовления корпусов базируется на методе точного литья по выплавляемым моделям (инвестиционное литье). Данный метод позволяет получить изделие с высокой плотностью металла, отсутствием внутренних раковин и точной геометрией. Рычаги (кулачки) также изготавливаются из нержавеющей стали методом литья или штамповки.
Для получения технической консультации по выбору марки стали, уточнения наличия типоразмеров в Новосибирске и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.
Материалы: AISI 304 и AISI 316
В зависимости от условий эксплуатации, корпуса муфт производятся из двух основных марок аустенитной нержавеющей стали:
- AISI 304 (08Х18Н10): Базовый сплав, устойчивый к окислению, воде, органическим кислотам и большинству пищевых продуктов.
- AISI 316 (08Х17Н13М2): Модифицированный сплав с добавлением молибдена (2-3%). Молибден значительно повышает стойкость к точечной (питтинговой) коррозии в среде хлоридов, морской воды и паров кислот.
Конструктивные особенности и давление
Камлок нержавеющий ТИП B состоит из корпуса с внешней резьбой, уплотнительного кольца и рычажного механизма. Резьба выполняется по стандарту BSP (трубная цилиндрическая, ГОСТ 6357-81) или NPT (коническая, стандарт США).
Максимальное рабочее давление (PN) для изделий из нержавеющей стали зависит от условного диаметра (DN) и превышает показатели для алюминиевых и латунных аналогов.
Таблица предельных рабочих давлений (при +20°С):
| Размер (дюймы) | Условный проход (DN), мм | Рабочее давление (PN), бар | Давление разрыва (мин.), бар |
|---|---|---|---|
| 1/2″ – 2″ | 15 – 50 | 20 (2.0 МПа) | >60 |
| 2 1/2″ | 65 | 16 (1.6 МПа) | >48 |
| 3″ | 80 | 14 (1.4 МПа) | >42 |
| 4″ | 100 | 10 (1.0 МПа) | >30 |
| 5″ – 6″ | 125 – 150 | 10 (1.0 МПа) | >30 |
Сферы применения и монтаж
Химическая стойкость и широкий температурный диапазон эксплуатации определяют использование муфт Тип B в наиболее ответственных технологических процессах. Изделие работает в паре с адаптерами Типа F, A, E и DP.
Основные отрасли применения:
- Химическая промышленность: Транспортировка концентрированных кислот, щелочей, растворителей и реагентов (рекомендуется сталь AISI 316).
- Пищевое производство: Линии перекачки молока, пива, вина, растительных масел и сиропов (сталь инертна и не меняет вкус продукта).
- Нефтегазовый комплекс: Работа с агрессивными присадками, серосодержащей нефтью и топливом в условиях морского климата.
- Фармацевтика: Производство лекарственных препаратов, требующее стерильности оборудования.
При монтаже муфты Тип B с внешней резьбой в оборудование следует учитывать, что встроенное уплотнение (прокладка) герметизирует только стык «муфта-адаптер». Резьбовая часть муфты не имеет уплотнителя. Для обеспечения герметичности резьбового соединения необходимо использовать химически стойкие уплотнительные материалы: ленту ФУМ (PTFE), сантехнический лен или анаэробные герметики, подобранные под температурный режим и тип среды.
Компания «Резиномир» осуществляет поставки быстроразъемных соединений из нержавеющей стали в Новосибирске. Мы предлагаем камлок нержавеющий ТИП B оптом, закрывая потребности производственных предприятий и логистических комплексов. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Возможна комплектация сборных заказов и отгрузка продукции под заказ при отсутствии редких позиций на складе. Чтобы рассчитать стоимость партии и получить актуальный прайс-лист, необходимо направить запрос менеджерам. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия соответствия маркам стали и стандартам DIN 2828.
FAQ: Часто задаваемые вопросы
С какими типами адаптеров соединяется Тип B?
Муфта Тип B («мама» с внешней резьбой) предназначена для соединения с ответными частями — адаптерами («папами»). Совместимые типы: Тип F (адаптер с внешней резьбой), Тип A (адаптер с внутренней резьбой), Тип E (адаптер с хвостовиком под рукав) и Тип DP (грязезащитная пробка).
В чем разница между сталью AISI 304 и AISI 316?
Ключевое отличие — наличие 2-3% молибдена в сплаве AISI 316. Это делает сталь устойчивой к агрессивным кислотам, хлоридам и морской воде. AISI 304 подходит для пищевых продуктов, воды и слабых растворов, но может корродировать в присутствии солей хлора. Визуально они практически неразличимы, разница определяется маркировкой или химическим анализом.
Какое уплотнение идет в комплекте?
Стандартно муфты комплектуются уплотнением из маслобензостойкой резины (NBR). Однако для химически активных сред, кислот или высоких температур рекомендуется заменить штатную прокладку на уплотнение из Viton (фторкаучук), EPDM (этилен-пропиленовый каучук) или PTFE (тефлон в оболочке).
Как отличить резьбу BSP от NPT?
BSP (British Standard Pipe) — это трубная цилиндрическая резьба, стандартная для РФ и Европы. NPT (National Pipe Taper) — коническая резьба, стандарт США. Прямое свинчивание BSP и NPT невозможно без нарушения герметичности или повреждения витков. При заказе необходимо указывать требуемый стандарт.
Можно ли использовать стальной камлок с алюминиевым адаптером?
Технически геометрия позволяет такое соединение. Однако контакт разнородных металлов (сталь-алюминий) в присутствии влаги вызывает гальваническую коррозию, что приведет к разрушению алюминиевой детали. Кроме того, твердая сталь будет изнашивать мягкий алюминий. Рекомендуется использовать пары из однородных материалов.
