Камлок алюминиевый ТИП F
Показаны все результаты (5)Цены: по возрастанию

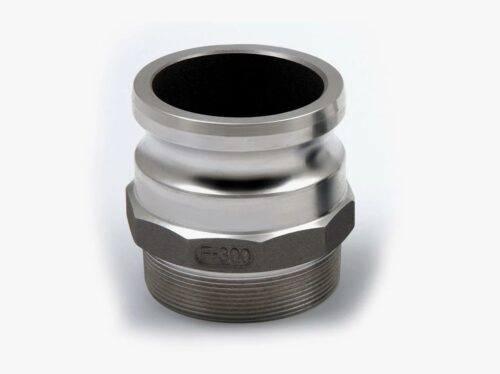

Адаптер быстроразъемного соединения (БРС) системы Camlock Тип F представляет собой штуцерную часть («папа») с внешней трубной резьбой. Функциональное назначение изделия заключается в обеспечении перехода от стационарного оборудования или жестких трубопроводов, имеющих внутреннюю резьбу, к быстросъемной системе стыковки гибких рукавов. Использование данного элемента позволяет производить коммутацию технологических магистралей для перекачки жидкостей и сыпучих сред без применения болтового крепежа и специализированного инструмента.
В промышленных системах адаптер Тип F монтируется непосредственно на входные или выходные патрубки насосов, шаровые краны, фильтры и резервуары. Благодаря использованию алюминиевого сплава, изделие обладает искробезопасностью, что является обязательным требованием на объектах нефтепереработки, а также характеризуется малым весом и коррозионной стойкостью при контакте с водой и нефтепродуктами.
Технические стандарты на камлок алюминиевый ТИП F
Геометрические параметры адаптера, профиль ответной части и требования к резьбовым соединениям регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487) и европейским нормативом DIN 2828 (EN 14420-7). Соблюдение данных норм гарантирует полную взаимозаменяемость муфт и адаптеров различных производителей на глобальном рынке.
Для получения технической консультации по подбору резьбы, уточнения наличия типоразмеров в Новосибирске и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.
Технология производства и материалы
Изготовление корпусов осуществляется методом литья под давлением или кокильного литья из алюминиевых сплавов (преимущественно группы Al-Si с последующей термообработкой). Данная технология обеспечивает высокую плотность металла, отсутствие пор и точность геометрических размеров. После отливки производится механическая обработка резьбовой части и шлифовка посадочной поверхности адаптера для обеспечения плотного контакта с уплотнением ответной муфты.
Камлок алюминиевый ТИП F обладает следующими физико-механическими свойствами:
- Рабочий температурный диапазон: от -40°С до +100°С (ограничен свойствами уплотнения в ответной муфте).
- Коррозионная стойкость: Оксидная пленка алюминия защищает изделие от окисления в атмосферных условиях и пресной воде.
- Искробезопасность: Материал не образует искр при механическом ударе о металл, что позволяет использовать его во взрывоопасных зонах (терминалы ГСМ, АЗС).
Классификация и параметры давления
Максимальное рабочее давление (PN) узла зависит от условного диаметра (DN). При повышении температуры рабочей среды допустимое давление снижается. Резьбовая часть выполняется в двух стандартах: BSP (трубная цилиндрическая, ГОСТ 6357-81) или NPT (коническая, стандарт США).
Сравнительные характеристики давления для алюминиевых изделий (при +20°С):
| Размер (дюймы) | Условный проход (DN), мм | Рабочее давление (PN), бар | Стандарт резьбы |
|---|---|---|---|
| 1/2″ – 2″ | 15 – 50 | 16 (1.6 МПа) | BSP / NPT |
| 2 1/2″ | 65 | 10 (1.0 МПа) | BSP / NPT |
| 3″ | 80 | 9 (0.9 МПа) | BSP / NPT |
| 4″ | 100 | 7-8 (0.8 МПа) | BSP / NPT |
| 5″ – 6″ | 125 – 150 | 5 (0.5 МПа) | BSP / NPT |
Сферы применения и особенности монтажа
Универсальность соединения Camlock обусловила его широкое распространение в отраслях, требующих частой смены конфигурации трубопроводов. Адаптер Тип F используется в паре с муфтами Типа B, C, D и DC.
Основные направления эксплуатации:
- Нефтегазовый сектор: Оснащение сливных патрубков автоцистерн, топливораздаточных колонок, насосных станций перекачки топлива.
- Сельское хозяйство: Подключение рукавов к емкостям с жидкими удобрениями (КАС), пестицидами, системы ирригации.
- Химическая промышленность: Транспортировка растворителей, лаков, красок и неагрессивных реагентов.
- Коммунальное хозяйство: Оснащение илососных и ассенизаторских машин.
При монтаже адаптера Тип F в оборудование следует учитывать, что сам камлок обеспечивает герметичность только по стыку «адаптер-муфта» (через резиновую прокладку в муфте). Резьбовое соединение адаптера с трубой не имеет встроенного уплотнения. Для предотвращения утечек по резьбе необходимо использовать уплотнительные материалы: фум-ленту, сантехническую нить или анаэробные герметики, стойкие к рабочей среде.
Компания «Резиномир» осуществляет поставки быстроразъемных соединений в Новосибирске. Мы предлагаем камлок алюминиевый ТИП F оптом, закрывая потребности производственных предприятий, агрохолдингов и строительных организаций. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Возможна комплектация сборных заказов и отгрузка продукции под заказ при отсутствии редких типоразмеров. Чтобы рассчитать стоимость партии и получить актуальный прайс-лист, необходимо направить запрос менеджерам. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия соответствия геометрическим стандартам A-A-59326.
FAQ: Часто задаваемые вопросы
С какими типами муфт соединяется Тип F?
Адаптер Тип F («папа» с внешней резьбой) предназначен для соединения с ответными частями — муфтами («мамами»). К совместимым типам относятся: Тип B (муфта с внешней резьбой), Тип C (муфта с хвостовиком под рукав), Тип D (муфта с внутренней резьбой) и Тип DC (грязезащитная крышка).
В чем отличие резьбы BSP от NPT?
BSP (British Standard Pipe) — трубная цилиндрическая резьба, стандартная для РФ и Европы. NPT (National Pipe Taper) — коническая резьба, стандарт США. Они имеют разный шаг и угол профиля витка. Прямое свинчивание BSP и NPT невозможно без переходников или риска повреждения резьбы и потери герметичности.
Есть ли прокладка в комплекте с Типом F?
Нет, адаптер Тип F не комплектуется уплотнительной прокладкой, так как конструктивно она устанавливается в ответной части (муфте). Герметизация резьбовой части при монтаже обеспечивается монтажником с помощью сторонних уплотнителей (лента ФУМ, герметик).
Можно ли использовать алюминиевый камлок для кислоты?
Алюминий не устойчив к сильным кислотам и щелочам. Для агрессивных сред рекомендуется использовать камлоки из полипропилена или нержавеющей стали (AISI 316). Алюминиевые адаптеры оптимальны для воды, нефтепродуктов и нейтральных жидкостей.
Какое давление выдерживает камлок 4 дюйма?
Для алюминиевого камлока размером 4 дюйма (DN 100) номинальное рабочее давление составляет 7-8 бар (0.7-0.8 МПа). Давление разрыва превышает 20 бар. Эти значения актуальны для температуры +20°С. При нагреве допустимое давление снижается.
