Камлок алюминиевый ТИП DP
Отображение единственного товара
Заглушка быстроразъемного соединения (БРС) системы Camlock Тип DC (Dust Cap) представляет собой грязезащитный колпак муфтового типа, оснащенный кулачковым механизмом фиксации. Функциональное назначение изделия заключается в герметичном закрытии выходных отверстий адаптеров («пап») трубопроводной арматуры, рукавов и шлангов. Использование данного элемента предотвращает попадание пыли, грязи, посторонних предметов и атмосферных осадков внутрь магистрали при транспортировке или хранении оборудования, а также исключает утечку остатков рабочей среды.
В промышленных системах заглушка Тип DC обеспечивает сохранность уплотнительных поверхностей ответных частей и является обязательным элементом безопасности при работе с химически активными жидкостями и нефтепродуктами. Конструктивно изделие монтируется на любые адаптеры (штуцеры) соответствующего диаметра (типы A, E, F) без использования инструмента, обеспечивая герметичность за счет сжатия эластичной прокладки.
Технические стандарты и производство: камлок алюминиевый ТИП DC
Геометрические параметры, профиль кулачков и требования к материалам регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487) и европейским нормативом DIN 2828 (EN 14420-7). Соблюдение данных норм гарантирует полную взаимозаменяемость заглушек и адаптеров различных производителей на глобальном рынке.
Для получения технической консультации, уточнения наличия типоразмеров в Новосибирске и оформления заявки, спецификации принимаются на электронную почту nsk@rti-land.ru или по телефону +7 (800) 302-31-42.
Технология изготовления и материалы
Производство корпусов осуществляется методом литья под давлением или кокильного литья из алюминиевых сплавов (обычно на основе системы Al-Si). Литейная технология позволяет получить монолитную деталь с высокой плотностью металла и точной геометрией. После отливки корпус проходит механическую обработку для обеспечения плотного прилегания кулачков.
Использование алюминия обусловлено комплексом физико-механических свойств:
- Искробезопасность: Сплав не образует искр при ударе, что позволяет использовать заглушки на бензовозах и терминалах ГСМ.
- Коррозионная стойкость: Оксидная пленка защищает металл от воздействия воды и атмосферы.
- Малый вес: Снижает нагрузку на трубопровод и облегчает эксплуатацию.
Конструкция и комплектация
Камлок алюминиевый ТИП DC состоит из следующих элементов:
- Корпус: Глухая чаша (крышка).
- Зажимной механизм: Два эксцентриковых рычага (кулачка), изготовленных из нержавеющей стали или латуни, закрепленных на стальных пальцах.
- Уплотнение: Эластичная прокладка, расположенная в кольцевой проточке корпуса.
Стандартная комплектация включает уплотнение из маслобензостойкой резины (NBR), рабочий диапазон которой составляет от -30°С до +100°С. Для агрессивных сред и высоких температур возможна установка прокладок из EPDM, Viton или PTFE.
Рабочие параметры и сферы применения
Несмотря на функцию заглушки, изделие способно выдерживать определенное давление, что позволяет использовать его для герметизации систем под остаточным давлением. Максимальное рабочее давление (PN) зависит от условного диаметра (DN).
Таблица предельных давлений
Ниже приведены значения рабочего давления для алюминиевых заглушек при температуре +20°С:
| Размер (дюймы) | Условный проход (DN), мм | Рабочее давление (PN), бар | Давление разрыва (мин.), бар |
|---|---|---|---|
| 1/2″ – 2″ | 15 – 50 | 10 – 16 (1.0-1.6 МПа) | 50 |
| 2 1/2″ | 65 | 10 (1.0 МПа) | 30 |
| 3″ | 80 | 9 (0.9 МПа) | 25 |
| 4″ | 100 | 7 (0.7 МПа) | 20 |
| 5″ – 6″ | 125 – 150 | 5 (0.5 МПа) | 15 |
Заглушки Тип DC применяются в широком спектре отраслей:
- Транспортная логистика: Герметизация сливных патрубков автоцистерн, бензовозов и танкеров после завершения операций слива-налива.
- Сельское хозяйство: Защита выходов насосов и распылителей при транспортировке жидких удобрений (КАС).
- Химическая промышленность: Временная консервация трубопроводов, предотвращение испарения летучих веществ.
- Пожарное оборудование: Защита гидрантов и рукавов от засорения.
Важно учитывать, что стандартная заглушка Тип DC предназначена преимущественно для пылезащиты и удержания остаточного давления. Использовать её в качестве концевого элемента магистрали, находящейся под постоянным высоким пульсирующим давлением, не рекомендуется без предварительных гидравлических испытаний конкретного узла, так как гидроудар может привести к деформации рычагов или корпуса.
Компания «Резиномир» осуществляет поставки быстроразъемных соединений в Новосибирске. Мы предлагаем камлок алюминиевый ТИП DC оптом, закрывая потребности производственных предприятий, транспортных компаний и агрохолдингов. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Возможна комплектация сборных заказов и отгрузка продукции под заказ при отсутствии редких позиций на складе. Чтобы рассчитать стоимость партии и получить актуальный прайс-лист, необходимо направить запрос менеджерам. Оплата производится по безналичному расчету. На все изделия предоставляется гарантия соответствия геометрическим стандартам A-A-59326.
FAQ: Часто задаваемые вопросы
С какими типами камлоков соединяется Тип DC?
Заглушка Тип DC («мама» глухая) предназначена для установки на адаптеры — ответные части («папы»). К совместимым типам относятся: Тип A (адаптер с внутренней резьбой), Тип E (адаптер с хвостовиком под рукав) и Тип F (адаптер с внешней резьбой).
В чем разница между Типом DC и Типом DP?

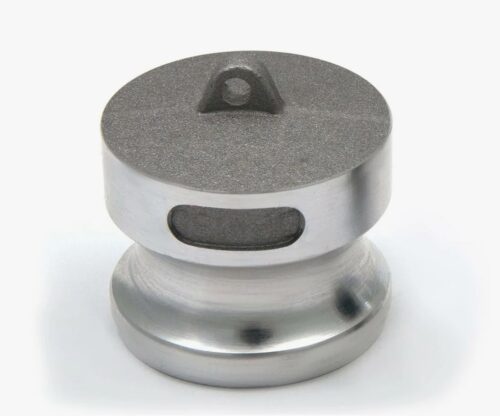

Тип DC (Dust Cap) — это «мама» (муфта) с рычагами, она надевается сверху на адаптер. Тип DP (Dust Plug) — это «папа» (пробка), который вставляется внутрь муфты (например, типов B, C, D). Они выполняют одинаковую функцию заглушки, но для разных частей соединения.
Нужно ли менять прокладку в заглушке?
Да, уплотнительное кольцо подвержено старению и износу. При появлении трещин, потере эластичности или видимой деформации прокладку необходимо заменить для обеспечения герметичности. Тип материала прокладки (NBR, EPDM, Viton) должен соответствовать транспортируемой среде.
Можно ли использовать алюминиевую заглушку с кислотами?
Алюминий неустойчив к сильным кислотам и щелочам. Если остатки жидкости в трубе имеют агрессивную химическую природу, алюминиевая заглушка может корродировать. В таких случаях следует использовать заглушки из полипропилена или нержавеющей стали (AISI 316).
Для чего нужны отверстия в рычагах?
Отверстия в кулачковых рычагах предназначены для установки пломб или предохранительных шплинтов. Это исключает несанкционированное снятие заглушки или самопроизвольное открытие рычагов при вибрации во время транспортировки оборудования.
